AIRBAG SYSTEM(for Type B) TERMINALS OF ECU


  1. AIRBAG SENSOR ASSEMBLY

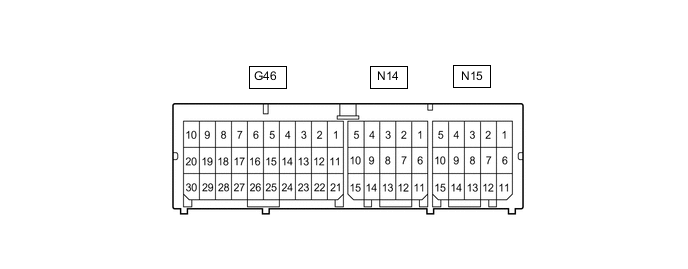

    B003QXEE84
    Terminal No. Terminal Symbol Destination
    G46-3 P- Instrument panel passenger airbag assembly
    G46-4 P+ Instrument panel passenger airbag assembly
    G46-5 D+ Horn button assembly
    G46-6 D- Horn button assembly
    G46-9 DK+ Lower No. 1 instrument panel airbag assembly
    G46-10 DK- Lower No. 1 instrument panel airbag assembly
    G46-11 MSW+ Airbag cutoff switch cylinder sub-assembly*1
    G46-12 MSW- Airbag cutoff switch cylinder sub-assembly*1
    G46-13 CANH CAN communication line
    G46-17 P-AB Passenger airbag ON/OFF indicator*1
    G46-18 GSW Body ECU
    G46-21 IG2 A/BAG fuse
    G46-22 CANL CAN communication line
    G46-23 PAON Passenger airbag ON/OFF indicator*1
    G46-25 E1 Ground
    G46-26 E2 Ground
    G46-27 -SR Front airbag sensor RH
    G46-28 -SL Front airbag sensor LH
    G46-29 +SR Front airbag sensor RH
    G46-30 +SL Front airbag sensor LH
    N14-1 PL- Front seat outer belt assembly LH
    N14-2 PL+ Front seat outer belt assembly LH
    N14-6 ICL- Curtain shield airbag assembly LH*2
    N14-7 ICL+ Curtain shield airbag assembly LH*2
    N14-8 BBL+ Side airbag sensor assembly LH*2
    N14-9 SFL+ Front seat airbag assembly LH*2
    N14-10 SFL- Front seat airbag assembly LH*2
    N14-15 BBL- Side airbag sensor assembly LH*2
    N15-4 PR+ Front seat outer belt assembly RH
    N15-5 PR- Front seat outer belt assembly RH
    N15-6 SFR- Front seat airbag assembly RH*2
    N15-7 SFR+ Front seat airbag assembly RH*2
    N15-8 BBR+ Side airbag sensor assembly RH*2
    N15-9 ICR+ Curtain shield airbag assembly RH*2
    N15-10 ICR- Curtain shield airbag assembly RH*2
    N15-11 BBR- Side airbag sensor assembly RH*2

    *1: w/ Airbag Cutoff Switch

    *2: w/ Seat Airbag
