СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ, Diagnostic DTC:B150A

Код DTC Наименование DTC
B150A Нарушение связи с HMI-LAN

ОПИСАНИЕ

Щиток приборов в сборе получает сигнал текстовых данных от приемника системы навигации в сборе*1 или радиоприемника с дисплеем в сборе*2 по локальной шине.

На основании этого сигнала на мультиинформационном дисплее отображаются данные системы навигации.

Данный DTC сохраняется, когда щиток приборов не получает сигнал.

№ DTC Неисправность Условие обнаружения DTC Неисправный участок
B150A Нарушение связи с HMI-LAN После того как щиток приборов в сборе не менее 1 раза получает сигнал данных регистрации, который передается приемником системы навигации в сборе*1 или радиоприемником с дисплеем в сборе*2 при нахождении замка зажигания в положении ACC, щиток приборов в сборе не может получить сигнал в течение 30 с или более.

  • Жгут или разъем

  • Приемник системы навигации в сборе*1

  • Радиоприемник с дисплеем в сборе*2

  • Щиток приборов в сборе

СХЕМА СОЕДИНЕНИЙ

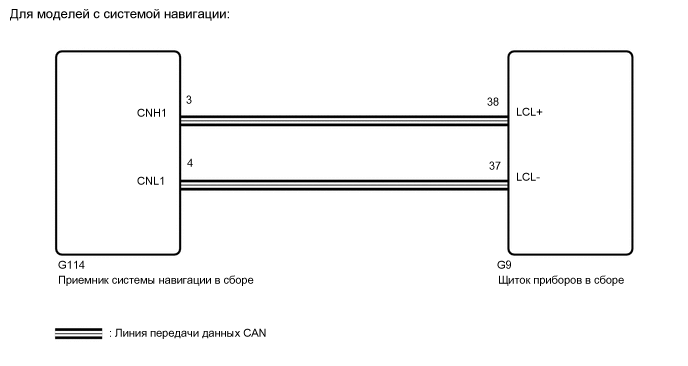

B0026B9E16

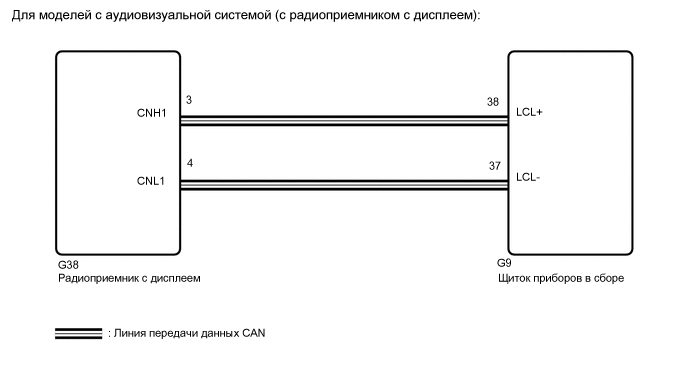

B0026B9E17

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

Заменяйте щиток приборов в сборе только новым узлом.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ АВТОМОБИЛЬ


    1. Проверьте автомобиль.

      Результат
      Результат Следующий шаг
      Для моделей с системой навигации А
      для моделей с аудиовизуальной системой (с радиоприемником с дисплеем) B

    B

    ПРОВЕРЬТЕ КОДЫ DTC (АУДИОВИЗУАЛЬНАЯ СИСТЕМА) Click here

    А

  2. ПРОВЕРЬТЕ НАЛИЧИЕ DTC (СИСТЕМЫ НАВИГАЦИИ)


    1. Проверьте наличие кодов DTC.

      Нажмите здесь Click here


      Body Electrical > Navigation System > Trouble Codes
      OK
      Коды DTC не выводятся.
      Результат
      Перейти к
      OK
      NG

    NG

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА НАВИГАЦИИ" Нажмите здесь Click here

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ - ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ)


    1. Отсоедините разъем G9 щитка приборов.

    2. Отсоедините разъем G114 приемника системы навигации в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Значение Заданные условия
      G9-38 (LCL+) - G114-3 (CNH1) Всегда Менее 1 Ом
      G9-37 (LCL-) - G114-4 (CNL1) Всегда Менее 1 Ом
      G9-38 (LCL+) или G114-3 (CNH1) - масса Всегда 10 кОм или более
      G9-37 (LCL-) или G114-4 (CNL1) - масса Всегда 10 кОм или более
      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ В СБОРЕ


    1. Замените щиток приборов в сборе новым.

      Нажмите здесь Click here

    2. Включите зажигание и подождите 30 с.

      Note

      На передачу/прием данных регистрации между щитком приборов и приемником системы навигации требуется не более 30 с.

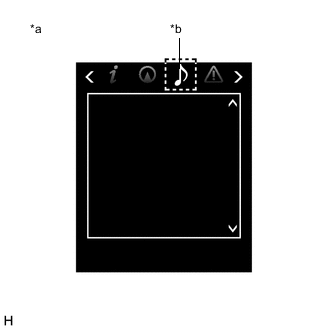

    3. B0027XQC03
      *a Мультиинформационный дисплей
      *b Закладка аудиосистемы

      Приведите в действие переключатель на рулевом колесе и убедитесь, что светится закладка аудиосистемы.

    4. Проверьте наличие кодов DTC.

      Нажмите здесь Click here


      Body Electrical > Combination Meter > Trouble Codes
      OK
      Светится закладка аудиосистемы, и не выводится DTC B150A.
      Результат
      Следующий шаг
      OK
      NG

    OK

    КОНЕЦ (ЩИТОК ПРИБОРОВ НЕИСПРАВЕН)

    NG

    ЗАМЕНИТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ Нажмите здесь Click here

  5. ПРОВЕРЬТЕ КОДЫ DTC (АУДИОВИЗУАЛЬНАЯ СИСТЕМА)


    1. Проверьте наличие кодов DTC.

      Нажмите здесь Click here


      Body Electrical > Navigation System > Trouble Codes
      OK
      Коды DTC не выводятся.
      Результат
      Следующий шаг
      OK
      NG

    NG

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "АУДИОВИЗУАЛЬНАЯ СИСТЕМА" Нажмите здесь Click here

    OK

  6. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ - РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ)


    1. Отсоедините разъем G9 щитка приборов.

    2. Отсоедините разъем G38 радиоприемника с дисплеем в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      G9-38 (LCL+) - G38-3 (CNH1) Всегда Менее 1 Ом
      G9-37 (LCL-) - G38-4 (CNL1) Всегда Менее 1 Ом
      G9-38 (LCL+) или G38-3 (CNH1) - масса Всегда 10 кОм или более
      G9-37 (LCL-) или G38-4 (CNL1) - масса Всегда 10 кОм или более
      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  7. ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ В СБОРЕ


    1. Замените щиток приборов в сборе новым.

      Нажмите здесь Click here

    2. Включите зажигание и подождите 30 с.

      Note

      На передачу/прием данных регистрации между щитком приборов и приемником системы навигации требуется не более 30 с.

    3. B0027XQC03
      *a Мультиинформационный дисплей
      *b Закладка аудиосистемы

      Приведите в действие переключатель на рулевом колесе и убедитесь, что светится закладка аудиосистемы.

    4. Проверьте наличие кодов DTC.

      Нажмите здесь Click here


      Body Electrical > Combination Meter > Trouble Codes
      OK
      Светится закладка аудиосистемы, и не выводится DTC B150A.
      Результат
      Следующий шаг
      OK
      NG

    OK

    КОНЕЦ (ЩИТОК ПРИБОРОВ НЕИСПРАВЕН)

    NG

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ Нажмите здесь Click here
