СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ Сигнальная цепь датчика частоты вращения

ОПИСАНИЕ

Сигнал скорости автомобиля состоит из импульсов, поступающих в щиток приборов от датчика спидометра*1 или блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения)*2.

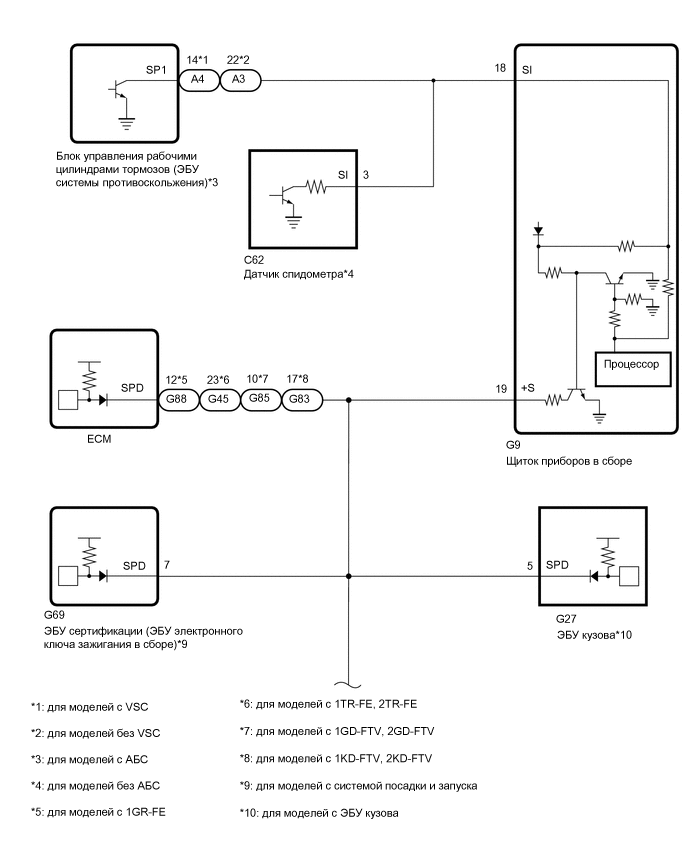

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B0027L8E01
B00271AE01

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Заменяйте щиток приборов в сборе только новым узлом.

  • В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться инициализация, регистрация или калибровка.

  • Для моделей с системой посадки и запуска:

    Перед заменой ЭБУ сертификации (ЭБУ электронного ключа зажигания) обратитесь к разделу "Интеллектуальная система посадки и запуска".

    Нажмите здесь Click here

  • Для моделей с аудиовизуальной системой (с радиоприемником с дисплеем):

    В случае замены радиоприемника с дисплеем в сборе необходимо выполнять контрактные установки автомобиля для службы Connected Service.

    Нажмите здесь Click here

  • В случае замены ЭБУ кузова необходимо выполнить инициализацию ЭБУ кузова.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

    Note

    Для моделей без системы посадки и запуска перейдите к разделу "Проверьте ЭБУ кузова".


    • *1: для моделей с 1GR-FE

    • *2: для моделей с 1TR-FE, 2TR-FE

    • *3: для моделей с 1GD-FTV, 2GD-FTV

    • *4: для моделей с 1KD-FTV, 2KD-FTV

    • *5: для моделей с ЭБУ кузова

    • *6: для моделей с двигателем серии KD и автоматической трансмиссией

    • *7: для моделей с системой навигации

    • *8: для моделей с аудиовизуальной системой (с радиоприемником с дисплеем)

    • *9: для моделей с аудиовизуальной системой (для моделей с радиоприемником)


    1. B00270CC56
      *a

      Вид сзади разъема со стороны жгута проводов

      (к щитку приборов в сборе)

      Отсоедините разъем щитка приборов.

    2. Отсоедините разъем G88*1, G45*2, G85*3 или G83*4 ECM.

    3. Отсоедините разъем G27 бортового ЭБУ.*5

    4. Отсоедините разъем G90 TCM.*6

    5. Отсоедините разъем G113 приемника системы навигации в сборе.*7

    6. Отсоедините разъем G37 радиоприемника с дисплеем в сборе.*8

    7. Отсоедините разъем G117 радиоприемника.*9

    8. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      G9-19 (+S) - масса Зажигание включено 4,5-14 В
      Результат
      Перейти к
      OK
      NG

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ – ЭБУ СЕРТИФИКАЦИИ [ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ]) Click here

    OK

  2. ПРОВЕРЬТЕ ЭБУ КУЗОВА

    Note

    Для моделей без ЭБУ кузова перейдите к разделу "Проверьте TCM".


    • *1: для моделей с 1GR-FE

    • *2: для моделей с 1TR-FE, 2TR-FE

    • *3: для моделей с 1GD-FTV, 2GD-FTV

    • *4: для моделей с 1KD-FTV, 2KD-FTV

    • *5: для моделей с системой посадки и запуска

    • *6: для моделей с двигателем серии KD и автоматической трансмиссией

    • *7: для моделей с системой навигации

    • *8: для моделей с аудиовизуальной системой (с радиоприемником с дисплеем)

    • *9: для моделей с аудиовизуальной системой (для моделей с радиоприемником)


    1. B00270CC56
      *a

      Вид сзади разъема со стороны жгута проводов

      (к щитку приборов в сборе)

      Отсоедините разъем щитка приборов.

    2. Отсоедините разъем G88*1, G45*2, G85*3 или G83*4 ECM.

    3. Отсоедините разъем G69 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).*5

    4. Отсоедините разъем G90 TCM.*6

    5. Отсоедините разъем G113 приемника системы навигации в сборе.*7

    6. Отсоедините разъем G37 радиоприемника с дисплеем в сборе.*8

    7. Отсоедините разъем G117 радиоприемника.*9

    8. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      G9-19 (+S) - масса Зажигание включено 4,5-14 В
      Результат
      Перейти к
      OK
      NG

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ - ЭБУ КУЗОВА) Click here

    OK

  3. ПРОВЕРЬТЕ TCM

    Note

    Для автомобилей без двигателя серии KD с автоматической трансмиссией перейдите к разделу "Проверьте приемник системы навигации в сборе".


    • *1: для моделей с системой посадки и запуска

    • *2: для моделей с ЭБУ кузова

    • *3: для моделей с системой навигации

    • *4: для моделей с аудиовизуальной системой (с радиоприемником с дисплеем)

    • *5: для моделей с аудиовизуальной системой (для моделей с радиоприемником)


    1. B00270CC56
      *a

      Вид сзади разъема со стороны жгута проводов

      (к щитку приборов в сборе)

      Отсоедините разъем щитка приборов.

    2. Отсоедините разъем G83 ЕСМ.

    3. Отсоедините разъем G69 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).*1

    4. Отсоедините разъем G27 бортового ЭБУ.*2

    5. Отсоедините разъем G113 приемника системы навигации в сборе.*3

    6. Отсоедините разъем G37 радиоприемника с дисплеем в сборе.*4

    7. Отсоедините разъем G117 радиоприемника.*5

    8. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      G9-19 (+S) - масса Зажигание включено 4,5-14 В
      Результат
      Перейти к
      OK
      NG

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ – TCM) Click here

    OK

  4. ПРОВЕРЬТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ

    Note

    Для автомобилей без системой навигации перейдите к разделу "Проверьте приемник с дисплеем в сборе".


    • *1: для моделей с 1GR-FE

    • *2: для моделей с 1TR-FE, 2TR-FE

    • *3: для моделей с 1GD-FTV, 2GD-FTV

    • *4: для моделей с 1KD-FTV, 2KD-FTV

    • *5: для моделей с системой посадки и запуска

    • *6: для моделей с ЭБУ кузова

    • *7: для моделей с двигателем серии KD и автоматической трансмиссией


    1. B00270CC56
      *a

      Вид сзади разъема со стороны жгута проводов

      (к щитку приборов в сборе)

      Отсоедините разъем щитка приборов.

    2. Отсоедините разъем G88*1, G45*2, G85*3 или G83*4 ECM.

    3. Отсоедините разъем G69 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).*5

    4. Отсоедините разъем G27 бортового ЭБУ.*6

    5. Отсоедините разъем G90 TCM.*7

    6. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      G9-19 (+S) - масса Зажигание включено 4,5-14 В
      Результат
      Перейти к
      OK
      NG

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ - ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ) Click here

    OK

  5. ПРОВЕРЬТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ

    Note

    Для автомобилей без аудиовизуальной системы (с радиоприемником с дисплеем) перейдите к разделу "Проверьте радиоприемник в сборе".


    • *1: для моделей с 1GR-FE

    • *2: для моделей с 1TR-FE, 2TR-FE

    • *3: для моделей с 1GD-FTV, 2GD-FTV

    • *4: для моделей с 1KD-FTV, 2KD-FTV

    • *5: для моделей с системой посадки и запуска

    • *6: для моделей с ЭБУ кузова

    • *7: для моделей с двигателем серии KD и автоматической трансмиссией


    1. B00270CC56
      *a

      Вид сзади разъема со стороны жгута проводов

      (к щитку приборов в сборе)

      Отсоедините разъем щитка приборов.

    2. Отсоедините разъем G88*1, G45*2, G85*3 или G83*4 ECM.

    3. Отсоедините разъем G69 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).*5

    4. Отсоедините разъем G27 бортового ЭБУ.*6

    5. Отсоедините разъем G90 TCM.*7

    6. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      G9-19 (+S) - масса Зажигание включено 4,5-14 В
      Результат
      Перейти к
      OK
      NG

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ - РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ) Click here

    OK

  6. ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ

    Note

    Для автомобилей без аудиовизуальной системы (с радиоприемником) перейдите к разделу "Проверьте ECM".


    • *1: для моделей с 1GR-FE

    • *2: для моделей с 1TR-FE, 2TR-FE

    • *3: для моделей с 1GD-FTV, 2GD-FTV

    • *4: для моделей с 1KD-FTV, 2KD-FTV

    • *5: для моделей с системой посадки и запуска

    • *6: для моделей с ЭБУ кузова

    • *7: для моделей с двигателем серии KD и автоматической трансмиссией


    1. B00270CC56
      *a

      Вид сзади разъема со стороны жгута проводов

      (к щитку приборов в сборе)

      Отсоедините разъем щитка приборов.

    2. Отсоедините разъем G88*1, G45*2, G85*3 или G83*4 ECM.

    3. Отсоедините разъем G69 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).*5

    4. Отсоедините разъем G27 бортового ЭБУ.*6

    5. Отсоедините разъем G90 TCM.*7

    6. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      G9-19 (+S) - масса Зажигание включено 4,5-14 В
      Результат
      Перейти к
      OK
      NG

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ - РАДИОПРИЕМНИК В СБОРЕ) Click here

    OK

  7. ПРОВЕРЬТЕ ECM


    • *1: для моделей с системой посадки и запуска

    • *2: для моделей с ЭБУ кузова

    • *3: для моделей с двигателем серии KD и автоматической трансмиссией

    • *4: для моделей с системой навигации

    • *5: для моделей с аудиовизуальной системой (с радиоприемником с дисплеем)

    • *6: для моделей с аудиовизуальной системой (для моделей с радиоприемником)


    1. B00270CC56
      *a

      Вид сзади разъема со стороны жгута проводов

      (к щитку приборов в сборе)

      Отсоедините разъем щитка приборов.

    2. Отсоедините разъем G69 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).*1

    3. Отсоедините разъем G27 бортового ЭБУ.*2

    4. Отсоедините разъем G90 TCM.*3

    5. Отсоедините разъем G113 приемника системы навигации в сборе.*4

    6. Отсоедините разъем G37 радиоприемника с дисплеем в сборе.*5

    7. Отсоедините разъем G117 радиоприемника.*6

    8. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      G9-19 (+S) - масса Зажигание включено 4,5-14 В
      Результат
      Следующий шаг
      OK
      NG

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ – ЕСМ) Click here

    OK

  8. ПРОВЕРЬТЕ ТИП АВТОМОБИЛЯ


    1. Проверьте тип автомобиля.

      Результат
      Результат Следующий шаг
      для моделей с АБС А
      для моделей без АБС B

    B

    ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (ФОРМУ ВХОДНОГО СИГНАЛА) Click here

    А

  9. ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (ВЫХОДНОЕ НАПРЯЖЕНИЕ)


    1. B00283UC04
      *A для моделей с VSC
      *B Для моделей без VSC
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к блоку управления рабочими цилиндрами тормозов [ЭБУ системы противоскольжения])

      Отсоедините разъем блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения).

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      для моделей с VSC
      Подключение диагностического прибора Положение переключателя Заданные условия
      A4-14 (SP1) - масса Зажигание включено 11-14 В
      Для моделей без VSC
      Подключение диагностического прибора Положение переключателя Заданные условия
      A3-22 (SP1) - масса Зажигание включено 11-14 В
      Результат
      Перейти к
      OK
      NG

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ – БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ [ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ]) Click here

    OK

  10. ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (ФОРМУ ВХОДНОГО СИГНАЛА)


    1. B00286TC12
      *a

      Устройство с подсоединенным жгутом проводов

      (щиток приборов в сборе)
      *b Осциллограмма

      Снимите щиток приборов в сборе, не отсоединяя его разъем(ы).

      Нажмите здесь Click here

    2. Подключите осциллограф к контакту G9-18 (SI) и массе.

    3. Проверьте форму сигнала в соответствии с условиями, указанными в таблице ниже.

      Указанные условия
      Параметр / Устройство Условие
      Подключение диагностического прибора G9-18 (SI) - масса
      Настройки прибора 5 B/дел., 20 мс/дел./дел.
      Состояние автомобиля Движение со скоростью приблизительно 20 км/час (12 миль в час)

      Tech Tips

      Когда система функционирует нормально, за один оборот колеса формируется 4 импульса. По мере увеличения скорости автомобиля период A, отмеченный на рисунке, уменьшается.

      OK
      Форма сигнала соответствует показанной на рисунке.
      Результат
      Перейти к
      OK
      NG

    OK

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ Нажмите здесь Click here

    NG

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ) Для моделей с VSC: Нажмите здесь Click here
    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ) Для моделей без VSC: Нажмите здесь Click here

  11. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ – ЭБУ СЕРТИФИКАЦИИ [ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ])


    • *1: для моделей с 1GR-FE

    • *2: для моделей с 1TR-FE, 2TR-FE

    • *3: для моделей с 1GD-FTV, 2GD-FTV

    • *4: для моделей с 1KD-FTV, 2KD-FTV

    • *5: для моделей с ЭБУ кузова

    • *6: для моделей с двигателем серии KD и автоматической трансмиссией

    • *7: для моделей с системой навигации

    • *8: для моделей с аудиовизуальной системой (с радиоприемником с дисплеем)

    • *9: для моделей с аудиовизуальной системой (для моделей с радиоприемником)


    1. Отсоедините разъем G9 щитка приборов.

    2. Отсоедините разъем G88*1, G45*2, G85*3 или G83*4 ECM.

    3. Отсоедините разъем G69 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

    4. Отсоедините разъем G27 бортового ЭБУ.*5

    5. Отсоедините разъем G90 TCM.*6

    6. Отсоедините разъем G113 приемника системы навигации в сборе.*7

    7. Отсоедините разъем G37 радиоприемника с дисплеем в сборе.*8

    8. Отсоедините разъем G117 радиоприемника.*9

    9. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      G9-19 (+S) - G69-7 (SPD) Всегда Менее 1 Ом
      G9-19 (+S) или G69-7 (SPD) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    OK

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  12. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ - ЭБУ КУЗОВА)


    • *1: для моделей с 1GR-FE

    • *2: для моделей с 1TR-FE, 2TR-FE

    • *3: для моделей с 1GD-FTV, 2GD-FTV

    • *4: для моделей с 1KD-FTV, 2KD-FTV

    • *5: для моделей с системой посадки и запуска

    • *6: для моделей с двигателем серии KD и автоматической трансмиссией

    • *7: для моделей с системой навигации

    • *8: для моделей с аудиовизуальной системой (с радиоприемником с дисплеем)

    • *9: для моделей с аудиовизуальной системой (для моделей с радиоприемником)


    1. Отсоедините разъем G9 щитка приборов.

    2. Отсоедините разъем G88*1, G45*2, G85*3 или G83*4 ECM.

    3. Отсоедините разъем G69 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).*5

    4. Отсоедините разъем G27 бортового ЭБУ.

    5. Отсоедините разъем G90 TCM.*6

    6. Отсоедините разъем G113 приемника системы навигации в сборе.*7

    7. Отсоедините разъем G37 радиоприемника с дисплеем в сборе.*8

    8. Отсоедините разъем G117 радиоприемника.*9

    9. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      G9-19 (+S) - G27-5 (SPD) Всегда Менее 1 Ом
      G9-19 (+S) или G27-5 (SPD) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    OK

    ЗАМЕНИТЕ ЭБУ КУЗОВА Для моделей с левосторонним рулевым управлением: Нажмите здесь Click here
    ЗАМЕНИТЕ ЭБУ КУЗОВА Для моделей с правосторонним рулевым управлением: Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  13. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ – TCM)


    • *1: для моделей с системой посадки и запуска

    • *2: для моделей с ЭБУ кузова

    • *3: для моделей с системой навигации

    • *4: для моделей с аудиовизуальной системой (с радиоприемником с дисплеем)

    • *5: для моделей с аудиовизуальной системой (для моделей с радиоприемником)


    1. Отсоедините разъем G9 щитка приборов.

    2. Отсоедините разъем G83 ЕСМ.

    3. Отсоедините разъем G69 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).*1

    4. Отсоедините разъем G27 бортового ЭБУ.*2

    5. Отсоедините разъем G90 TCM.

    6. Отсоедините разъем G113 приемника системы навигации в сборе.*3

    7. Отсоедините разъем G37 радиоприемника с дисплеем в сборе.*4

    8. Отсоедините разъем G117 радиоприемника.*5

    9. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      G9-19 (+S) - G90-25 (SPD1) Всегда Менее 1 Ом
      G9-19 (+S) или G90-25 (SPD1) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    OK

    ЗАМЕНИТЕ TCM Для моделей с левосторонним рулевым управлением: Нажмите здесь Click here
    ЗАМЕНИТЕ TCM Для моделей с правосторонним рулевым управлением: Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  14. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ - ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ)


    • *1: для моделей с 1GR-FE

    • *2: для моделей с 1TR-FE, 2TR-FE

    • *3: для моделей с 1GD-FTV, 2GD-FTV

    • *4: для моделей с 1KD-FTV, 2KD-FTV

    • *5: для моделей с системой посадки и запуска

    • *6: для моделей с ЭБУ кузова

    • *7: для моделей с двигателем серии KD и автоматической трансмиссией


    1. Отсоедините разъем G9 щитка приборов.

    2. Отсоедините разъем G88*1, G45*2, G85*3 или G83*4 ECM.

    3. Отсоедините разъем G69 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).*5

    4. Отсоедините разъем G27 бортового ЭБУ.*6

    5. Отсоедините разъем G90 TCM.*7

    6. Отсоедините разъем G113 приемника системы навигации в сборе.

    7. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      G9-19 (+S) - G113-17 (SPD) Всегда Менее 1 Ом
      G9-19 (+S) или G113-17 (SPD) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    OK

    ЗАМЕНИТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  15. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ - РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ)


    • *1: для моделей с 1GR-FE

    • *2: для моделей с 1TR-FE, 2TR-FE

    • *3: для моделей с 1GD-FTV, 2GD-FTV

    • *4: для моделей с 1KD-FTV, 2KD-FTV

    • *5: для моделей с системой посадки и запуска

    • *6: для моделей с ЭБУ кузова

    • *7: для моделей с двигателем серии KD и автоматической трансмиссией


    1. Отсоедините разъем G9 щитка приборов.

    2. Отсоедините разъем G88*1, G45*2, G85*3 или G83*4 ECM.

    3. Отсоедините разъем G69 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).*5

    4. Отсоедините разъем G27 бортового ЭБУ.*6

    5. Отсоедините разъем G90 TCM.*7

    6. Отсоедините разъем G37 радиоприемника в сборе.

    7. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      G9-19 (+S) - G37-17 (SPD) Всегда Менее 1 Ом
      G9-19 (+S) или G37-17 (SPD) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    OK

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  16. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ - РАДИОПРИЕМНИК В СБОРЕ)


    • *1: для моделей с 1GR-FE

    • *2: для моделей с 1TR-FE, 2TR-FE

    • *3: для моделей с 1GD-FTV, 2GD-FTV

    • *4: для моделей с 1KD-FTV, 2KD-FTV

    • *5: для моделей с системой посадки и запуска

    • *6: для моделей с ЭБУ кузова

    • *7: для моделей с двигателем серии KD и автоматической трансмиссией


    1. Отсоедините разъем G9 щитка приборов.

    2. Отсоедините разъем G88*1, G45*2, G85*3 или G83*4 ECM.

    3. Отсоедините разъем G69 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).*5

    4. Отсоедините разъем G27 бортового ЭБУ.*6

    5. Отсоедините разъем G90 TCM.*7

    6. Отсоедините разъем G117 радиоприемника.

    7. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      G9-19 (+S) - G117-17 (SPD) Всегда Менее 1 Ом
      G9-19 (+S) или G117-17 (SPD) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    OK

    ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  17. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ – ЕСМ)


    • *1: для моделей с 1GR-FE

    • *2: для моделей с 1TR-FE, 2TR-FE

    • *3: для моделей с 1GD-FTV, 2GD-FTV

    • *4: для моделей с 1KD-FTV, 2KD-FTV

    • *5: для моделей с системой посадки и запуска

    • *6: для моделей с ЭБУ кузова

    • *7: для моделей с двигателем серии KD и автоматической трансмиссией

    • *8: для моделей с системой навигации

    • *9: для моделей с аудиовизуальной системой (с радиоприемником с дисплеем)

    • *10: для моделей с аудиовизуальной системой (для моделей с радиоприемником)


    1. Отсоедините разъем G9 щитка приборов.

    2. Отсоедините разъем G88*1, G45*2, G85*3 или G83*4 ECM.

    3. Отсоедините разъем G69 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).*5

    4. Отсоедините разъем G27 бортового ЭБУ.*6

    5. Отсоедините разъем G90 TCM.*7

    6. Отсоедините разъем G113 приемника системы навигации в сборе.*8

    7. Отсоедините разъем G37 радиоприемника с дисплеем в сборе.*9

    8. Отсоедините разъем G117 радиоприемника.*10

    9. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для моделей с 1GR-FE
      Подключение диагностического прибора Условие Заданные условия
      G9-19 (+S) - G88-12 (SPD) Всегда Менее 1 Ом
      G9-19 (+S) или G88-12 (SPD) - масса Всегда 10 кОм или более
      для моделей с 1TR-FE, 2TR-FE
      Подключение диагностического прибора Условие Заданные условия
      G9-19 (+S) - G45-23 (SPD) Всегда Менее 1 Ом
      G9-19 (+S) или G45-23 (SPD) - масса Всегда 10 кОм или более
      для моделей с 1GD-FTV, 2GD-FTV
      Подключение диагностического прибора Условие Заданные условия
      G9-19 (+S) - G85-10 (SPD) Всегда Менее 1 Ом
      G9-19 (+S) или G85-10 (SPD) - масса Всегда 10 кОм или более
      для моделей с 1KD-FTV, 2KD-FTV
      Подключение диагностического прибора Условие Заданные условия
      G9-19 (+S) - G83-17 (SPD) Всегда Менее 1 Ом
      G9-19 (+S) или G83-17 (SPD) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    OK

    ЗАМЕНИТЕ ECM Для моделей с 1GR-FE: Нажмите здесь Click here
    ЗАМЕНИТЕ ECM Для моделей с 1TR-FE: Нажмите здесь Click here
    ЗАМЕНИТЕ ECM для моделей с 2TR-FE: Нажмите здесь Click here
    ЗАМЕНИТЕ ECM Для моделей с 1GD-FTV: Нажмите здесь Click here
    ЗАМЕНИТЕ ECM Для моделей с 2GD-FTV: Нажмите здесь Click here
    ЗАМЕНИТЕ ECM Для моделей с 1KD-FTV: Нажмите здесь Click here
    ЗАМЕНИТЕ ECM Для моделей с 2KD-FTV: Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  18. ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (ФОРМУ ВХОДНОГО СИГНАЛА)


    1. B00286TC12
      *a

      Устройство с подсоединенным жгутом проводов

      (щиток приборов в сборе)
      *b Осциллограмма

      Снимите щиток приборов в сборе, не отсоединяя его разъем(ы).

      Нажмите здесь Click here

    2. Подключите осциллограф к контакту G9-18 (SI) и массе.

    3. Проверьте форму сигнала в соответствии с условиями, указанными в таблице ниже.

      Условия измерений
      Параметр / Устройство Условие
      Подключение диагностического прибора G9-18 (SI) - масса
      Настройки прибора 5 B/дел., 20 мс/дел./дел.
      Состояние автомобиля Движение со скоростью приблизительно 20 км/час (12 миль в час)

      Tech Tips

      Когда система функционирует нормально, за один оборот колеса формируется 4 импульса. По мере увеличения скорости автомобиля период A, отмеченный на рисунке, уменьшается.

      OK
      Форма сигнала соответствует показанной на рисунке.
      Результат
      Перейти к
      OK
      NG

    OK

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ Нажмите здесь Click here

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК СПИДОМЕТРА – ЩИТОК ПРИБОРОВ В СБОРЕ И МАССА) Click here

  19. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ – БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ [ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ])


    1. Отсоедините разъем G9 щитка приборов.

    2. Отсоедините разъем A4*1 или A3*2 блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения).


      • *1: для моделей с VSC

      • *2: для моделей без VSC

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для моделей с VSC
      Подключение диагностического прибора Условие Заданные условия
      G9-18 (SI) - A4-14 (SP1) Всегда Менее 1 Ом
      G9-18 (SI) или A4-14 (SP1) - масса Всегда 10 кОм или более
      Для моделей без VSC
      Подключение диагностического прибора Условие Заданные условия
      G9-18 (SI) - A3-22 (SP1) Всегда Менее 1 Ом
      G9-18 (SI) или A3-22 (SP1) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    OK

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  20. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК СПИДОМЕТРА – ЩИТОК ПРИБОРОВ В СБОРЕ И МАССА)


    1. Отсоедините разъем C62 датчика спидометра.

    2. Отсоедините разъемы G9 и G10 щитка приборов в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      C62-3 (SI) - G9-18 (SI) Всегда Менее 1 Ом
      C62-3 (SI) или G9-9 (SI) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    OK

    ЗАМЕНИТЕ ДАТЧИК СПИДОМЕТРА Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
