СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | *B | для моделей с системой навигации |
| *C | для моделей с аудиовизуальной системой (с радиоприемником с дисплеем) | *D | для моделей с аудиовизуальной системой (для моделей с радиоприемником) |
| *E | для моделей с полным приводом | *F | кроме моделей с дисплеем сегментного типа |
| *G | для моделей с подушками безопасности | *H | для моделей с двигателем серии KD и автоматической трансмиссией |
| *I | для моделей с ЭБУ кузова | - | - |
| *1 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ | *2 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ |
| *3 | ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ | *4 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *5 | РАДИОПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ | *6 | РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ |
| *7 | РАДИОПРИЕМНИК В СБОРЕ | *8 | ECM |
| *9 | ЭБУ ПОЛНОГО ПРИВОДА | *10 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
| *11 | БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS | *12 | ЭБУ КУЗОВА |
| *13 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ METER - ПРЕДОХРАНИТЕЛЬ TURN&HAZ - ПРЕДОХРАНИТЕЛЬ SFT LOCK-ACC - ПРЕДОХРАНИТЕЛЬ IG1 № 1 |
*14 | DLC3 |
| *15 | TCM | - | - |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | *B | для моделей с системой навигации |
| *C | для моделей с аудиовизуальной системой (с радиоприемником с дисплеем) | *D | для моделей с аудиовизуальной системой (для моделей с радиоприемником) |
| *E | для моделей с полным приводом | *F | кроме моделей с дисплеем сегментного типа |
| *G | для моделей с подушками безопасности | *H | для моделей с двигателем серии KD и автоматической трансмиссией |
| *I | для моделей с ЭБУ кузова | - | - |
| *1 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ | *2 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ |
| *3 | ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ | *4 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *5 | РАДИОПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ | *6 | РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ |
| *7 | РАДИОПРИЕМНИК В СБОРЕ | *8 | ECM |
| *9 | ЭБУ ПОЛНОГО ПРИВОДА | *10 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
| *11 | БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS | *12 | ЭБУ КУЗОВА |
| *13 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ METER - ПРЕДОХРАНИТЕЛЬ TURN&HAZ - ПРЕДОХРАНИТЕЛЬ SFT LOCK-ACC - ПРЕДОХРАНИТЕЛЬ IG1 № 1 |
*14 | DLC3 |
| *15 | TCM | - | - |

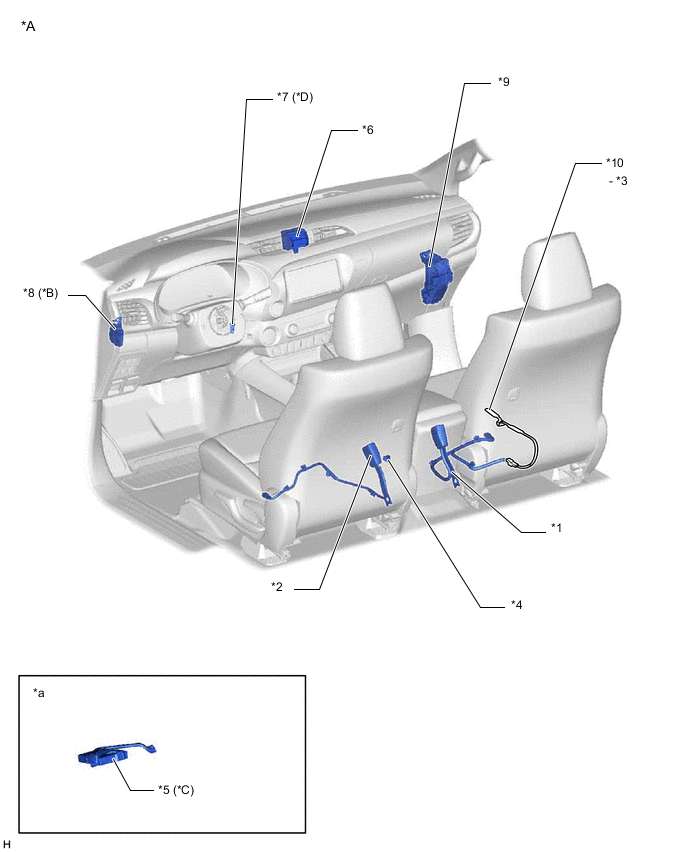

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | *B | Для моделей со светодиодными фарами |
| *C | для моделей с системой посадки и запуска | *D | для моделей без системы посадки и запуска |
| *1 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ | *2 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ |
| *3 | ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА | *4 | ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ |
| *5 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) | *6 | ЧАСЫ В СБОРЕ - ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ В СБОРЕ |
| *7 | ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ | *8 | ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР |
| *9 | БЛОК РЕЛЕ ПАНЕЛИ ПРИБОРОВ № 4 -ПРЕДОХРАНИТЕЛЬ ACC |
*10 | ПОДУШКА РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ |
| *a | Установочное положение детали показано в бюллетене технического обслуживания. | - | - |

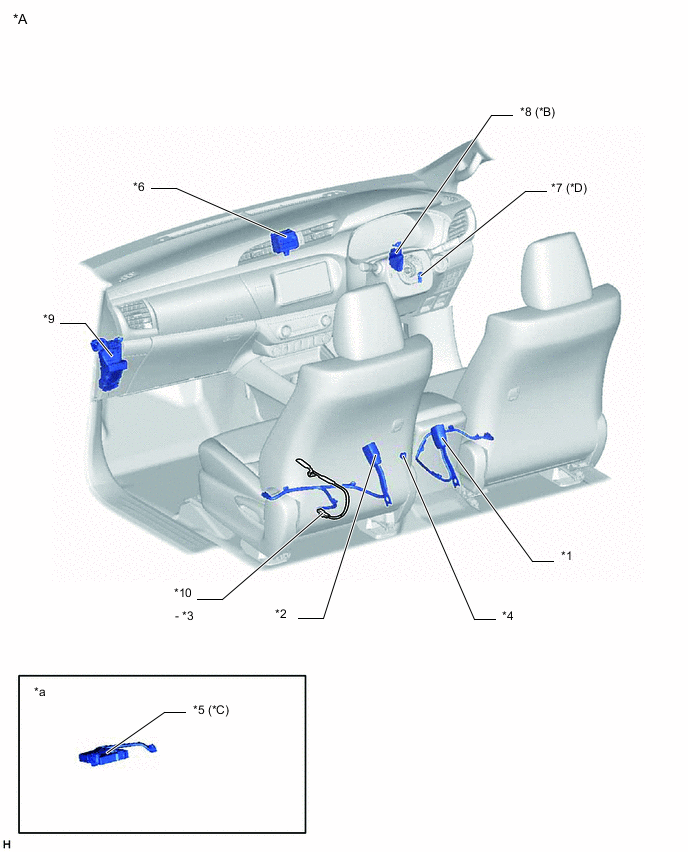

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | *B | Для моделей со светодиодными фарами |
| *C | для моделей с системой посадки и запуска | *D | для моделей без системы посадки и запуска |
| *1 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ | *2 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ |
| *3 | ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА | *4 | ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ |
| *5 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) | *6 | ЧАСЫ В СБОРЕ - ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ В СБОРЕ |
| *7 | ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ | *8 | ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР |
| *9 | БЛОК РЕЛЕ ПАНЕЛИ ПРИБОРОВ № 4 -ПРЕДОХРАНИТЕЛЬ ACC |
*10 | ПОДУШКА ПЕРЕДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ |
| *a | Установочное положение детали показано в бюллетене технического обслуживания. | - | - |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | *B | для моделей с VSC |
| *C | Для моделей без VSC, но с АБС | *D | для моделей с дизельным двигателем |
| *E | для моделей с 1KD-FTV, 2KD-FTV | *F | для моделей с системой датчика уровня жидкости в стеклоомывателе |
| *1 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
*2 | ГЛАВНЫЙ ЦИЛИНДР ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ - ДАТЧИК УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ |
| *3 | ДАТЧИК РАЗРЕЖЕНИЯ В СБОРЕ | *4 | ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ - ДАТЧИК УРОВНЯ - ДАТЧИК ЗАСОРЕНИЯ (для моделей с 1KD-FTV, 2KD-FTV) |
| *5 | ТЕРМИСТОР В СБОРЕ (ДАТЧИК ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕГО ВОЗДУХА) | *6 | ГЕНЕРАТОР В СБОРЕ |
| *7 | ДАТЧИК УРОВНЯ В СБОРЕ | *8 | БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА - ПРЕДОХРАНИТЕЛЬ ECU-B № 1 - ПРЕДОХРАНИТЕЛЬ H-LP LH-HI - ПРЕДОХРАНИТЕЛЬ H-LP LH-LO |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | *B | для моделей с VSC |
| *C | Для моделей без VSC, но с АБС | *D | для моделей с 1KD-FTV, 2KD-FTV |
| *E | для моделей с дизельным двигателем | - | - |
| *1 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
*2 | ГЛАВНЫЙ ЦИЛИНДР ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ - ДАТЧИК УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ |
| *3 | ДАТЧИК РАЗРЕЖЕНИЯ В СБОРЕ | *4 | ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ - ДАТЧИК УРОВНЯ - ДАТЧИК ЗАСОРЕНИЯ (для моделей с 1KD-FTV, 2KD-FTV) |
| *5 | ТЕРМИСТОР В СБОРЕ (ДАТЧИК ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕГО ВОЗДУХА) | *6 | ГЕНЕРАТОР В СБОРЕ |
| *7 | БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА - ПРЕДОХРАНИТЕЛЬ ECU-B № 1 - ПРЕДОХРАНИТЕЛЬ H-LP LH-HI - ПРЕДОХРАНИТЕЛЬ H-LP LH-LO |
- | - |

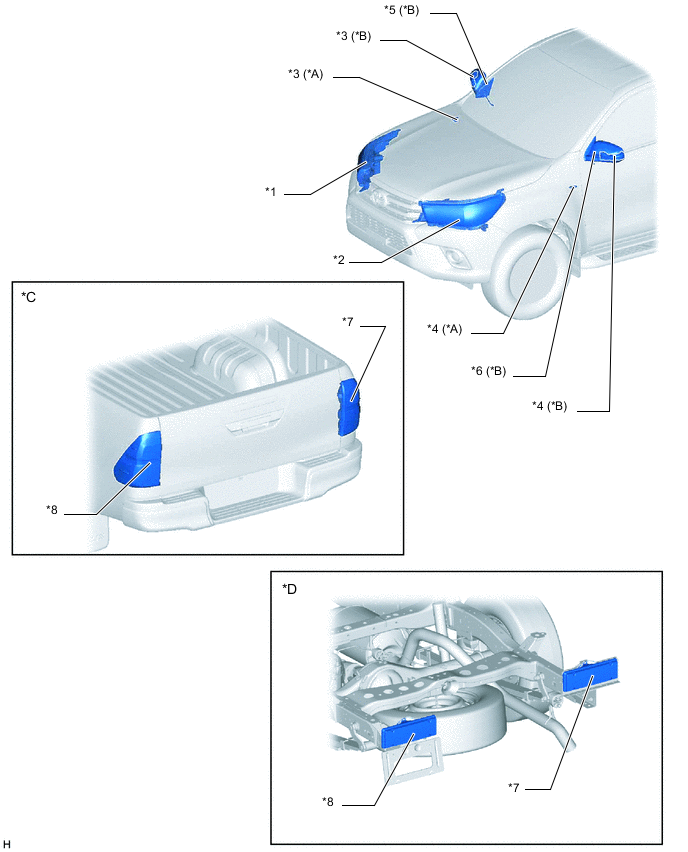

ИЛЛЮСТРАЦИЯ
| *A | для моделей с повторителями указателей поворота на передних крыльях | *B | для моделей с повторителями указателей поворота на наружных зеркалах заднего вида |
| *C | Для моделей с платформой багажного отделения | *D | для моделей без платформы багажного отделения |
| *1 | ПРАВАЯ ФАРА В СБОРЕ | *2 | ЛЕВАЯ ФАРА В СБОРЕ |
| *3 | ПРАВЫЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ | *4 | ЛЕВЫЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ |
| *5 | ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ | *6 | ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
| *7 | ПРАВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ - ПАТРОН И ПРОВОДКА ПРАВОГО ЗАДНЕГО БЛОКА ФОНАРЕЙ В СБОРЕ (для моделей с платформой багажного отделения) |
*8 | ЛЕВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ - ПАТРОН И ПРОВОДКА ЛЕВОГО ЗАДНЕГО БЛОКА ФОНАРЕЙ В СБОРЕ (для моделей с платформой багажного отделения) |
ИЛЛЮСТРАЦИЯ
| *A | для моделей со стандартной кабиной | *B | для моделей с бензиновым двигателем |
| *C | для моделей с дизельным двигателем | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *2 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *3 | ТОПЛИВОЗАБОРНИК С БЕНЗОНАСОСОМ И ДАТЧИКОМ УРОВНЯ ТОПЛИВА В СБОРЕ - ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ |
*4 | ПРОДУВОЧНЫЙ ПАТРУБОК ТОПЛИВНОГО БАКА В СБОРЕ - ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ |
ИЛЛЮСТРАЦИЯ
| *A | для моделей с левосторонним рулевым управлением с кабиной "Smart" | *B | для моделей с бензиновым двигателем |
| *C | для моделей с дизельным двигателем | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *2 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *3 | ЗАМОК ПРАВОЙ ВЕРХНЕЙ СЪЕМНОЙ ПАНЕЛИ ДОСТУПА В СБОРЕ - ВЕРХНИЙ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЗАДНЕЙ ДВЕРИ |
*4 | ЗАМОК ПРАВОЙ НИЖНЕЙ ПАНЕЛИ ДОСТУПА В СБОРЕ - ВЕРХНИЙ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЗАДНЕЙ ДВЕРИ |
| *5 | ЗАМОК ЛЕВОЙ ВЕРХНЕЙ ПАНЕЛИ ДОСТУПА В СБОРЕ - ВЕРХНИЙ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЗАДНЕЙ ДВЕРИ |
*6 | ЗАМОК ЛЕВОЙ НИЖНЕЙ ПАНЕЛИ ДОСТУПА В СБОРЕ - ВЕРХНИЙ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЗАДНЕЙ ДВЕРИ |
| *7 | ТОПЛИВОЗАБОРНИК С БЕНЗОНАСОСОМ И ДАТЧИКОМ УРОВНЯ ТОПЛИВА В СБОРЕ - ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ |
*8 | ПРОДУВОЧНЫЙ ПАТРУБОК ТОПЛИВНОГО БАКА В СБОРЕ - ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ |
ИЛЛЮСТРАЦИЯ
| *A | для моделей с правосторонним рулевым управлением с кабиной "Smart" | *B | для моделей с бензиновым двигателем |
| *C | для моделей с дизельным двигателем | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *2 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *3 | ЗАМОК ПРАВОЙ ВЕРХНЕЙ СЪЕМНОЙ ПАНЕЛИ ДОСТУПА В СБОРЕ - ВЕРХНИЙ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЗАДНЕЙ ДВЕРИ |
*4 | ЗАМОК ПРАВОЙ НИЖНЕЙ ПАНЕЛИ ДОСТУПА В СБОРЕ - ВЕРХНИЙ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЗАДНЕЙ ДВЕРИ |
| *5 | ЗАМОК ЛЕВОЙ ВЕРХНЕЙ ПАНЕЛИ ДОСТУПА В СБОРЕ - ВЕРХНИЙ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЗАДНЕЙ ДВЕРИ |
*6 | ЗАМОК ЛЕВОЙ НИЖНЕЙ ПАНЕЛИ ДОСТУПА В СБОРЕ - ВЕРХНИЙ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЗАДНЕЙ ДВЕРИ |
| *7 | ТОПЛИВОЗАБОРНИК С БЕНЗОНАСОСОМ И ДАТЧИКОМ УРОВНЯ ТОПЛИВА В СБОРЕ - ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ |
*8 | ПРОДУВОЧНЫЙ ПАТРУБОК ТОПЛИВНОГО БАКА В СБОРЕ - ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ |
ИЛЛЮСТРАЦИЯ
| *A | для моделей с левосторонним рулевым управлением с двойной кабиной | *B | для моделей с бензиновым двигателем |
| *C | для моделей с дизельным двигателем | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *2 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *3 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ | *4 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
| *5 | ТОПЛИВОЗАБОРНИК С БЕНЗОНАСОСОМ И ДАТЧИКОМ УРОВНЯ ТОПЛИВА В СБОРЕ - ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ |
*6 | ПРОДУВОЧНЫЙ ПАТРУБОК ТОПЛИВНОГО БАКА В СБОРЕ - ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ |
ИЛЛЮСТРАЦИЯ
| *A | для моделей с правосторонним рулевым управлением с двойной кабиной | *B | для моделей с бензиновым двигателем |
| *C | для моделей с дизельным двигателем | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *2 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *3 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ | *4 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
| *5 | ТОПЛИВОЗАБОРНИК С БЕНЗОНАСОСОМ И ДАТЧИКОМ УРОВНЯ ТОПЛИВА В СБОРЕ - ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ |
*6 | ПРОДУВОЧНЫЙ ПАТРУБОК ТОПЛИВНОГО БАКА В СБОРЕ - ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ |
ИЛЛЮСТРАЦИЯ
| *A | для моделей с 1GD-FTV, 2GD-FTV | - | - |
| *1 | ДАТЧИК УРОВНЯ МОТОРНОГО МАСЛА | *2 | КОНТАКТНЫЙ ДАТЧИК ДАВЛЕНИЯ МОТОРНОГО МАСЛА |
ИЛЛЮСТРАЦИЯ
| *A | для моделей с 1TR-FE, 2TR-FE | - | - |
| *1 | КОНТАКТНЫЙ ДАТЧИК ДАВЛЕНИЯ МОТОРНОГО МАСЛА | - | - |
ИЛЛЮСТРАЦИЯ
| *A | для моделей с 1KD-FTV, 2KD-FTV | - | - |
| *1 | КОНТАКТНЫЙ ДАТЧИК ДАВЛЕНИЯ МОТОРНОГО МАСЛА | - | - |
ИЛЛЮСТРАЦИЯ
| *A | для моделей с 1GR-FE | - | - |
| *1 | КОНТАКТНЫЙ ДАТЧИК ДАВЛЕНИЯ МОТОРНОГО МАСЛА | - | - |
ИЛЛЮСТРАЦИЯ
| *A | для моделей с 5L-E | - | - |
| *1 | КОНТАКТНЫЙ ДАТЧИК ДАВЛЕНИЯ МОТОРНОГО МАСЛА | - | - |
ИЛЛЮСТРАЦИЯ
| *A | для моделей без АБС | - | - |
| *1 | ДАТЧИК СПИДОМЕТРА | - | - |
ИЛЛЮСТРАЦИЯ
| *A | для моделей с механической трансмиссией | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА В СБОРЕ | - | - |
