НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРОВЕРЬТЕ ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ

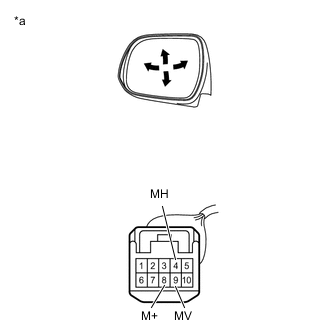

   1. Проверьте работу поверхности зеркала (для моделей с системой зеркал с электроприводом).



      1.

         *a	Устройство с неподсоединенным жгутом проводов (левое наружное зеркало заднего вида в сборе)

         Отсоедините разъем левого наружного зеркала заднего вида в сборе.

      2. Подайте напряжение аккумуляторной батареи и проверьте работу зеркала.

         OK

         Условия измерений Заданные условия Положительный (+) вывод аккумуляторной батареи → контакт 9 (MV) Отрицательный (-) вывод аккумуляторной батареи → контакт 8 (M+) Поворачивается вверх Положительный (+) вывод аккумуляторной батареи → контакт 8 (M+) Отрицательный (-) вывод аккумуляторной батареи → контакт 9 (MV) Поворачивается вниз Положительный (+) вывод аккумуляторной батареи → контакт 4 (MH) Отрицательный (-) вывод аккумуляторной батареи → контакт 8 (M+) Поворачивается влево Положительный (+) вывод аккумуляторной батареи → контакт 8 (M+) Отрицательный (-) вывод аккумуляторной батареи → контакт 4 (MH) Поворачивается вправо

         Если результат проверки не отвечает требованиям, замените левое наружное зеркало заднего вида в сборе.

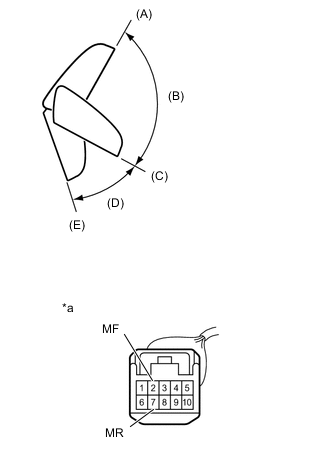

   2. Проверьте работу зеркала с отводом (для моделей с электроприводом отвода зеркал).

      Note




      • Отсоединяйте и снова подсоединяйте аккумуляторную батарею между проверками положения зеркала.

      • Нельзя изменять положение зеркала вручную, когда аккумуляторная батарея подсоединена. Перед изменением положения зеркала вручную отсоедините аккумуляторную батарею.



      1.

         *a	Устройство с неподсоединенным жгутом проводов (левое наружное зеркало заднего вида в сборе)

         Отсоедините разъем левого наружного зеркала заднего вида в сборе.

      2. Для каждого положения: Отсоедините аккумуляторную батарею, установите положение зеркала вручную, подсоедините аккумуляторную батарею и проверьте отвод зеркала.

         OK

         Условия измерений Положение зеркала Заданные условия Положительный (+) вывод аккумуляторной батареи → контакт 7 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 2 (MF) Переднее положение (A) Перемещается из положения (A) в положение (E) Положительный (+) вывод аккумуляторной батареи → контакт 2 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 7 (MR) Переднее положение (A) Не перемещается Положительный (+) вывод аккумуляторной батареи → контакт 7 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 2 (MF) Положение B Перемещается из положения (B) в положение (E) Положительный (+) вывод аккумуляторной батареи → контакт 2 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 7 (MR) Положение B Перемещается из положения (B) в положение (A) Положительный (+) вывод аккумуляторной батареи → контакт 7 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 2 (MF) Положение для вождения (C) Перемещается из положения (C) в положение (E) Положительный (+) вывод аккумуляторной батареи → контакт 2 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 7 (MR) Положение для вождения (C) Не перемещается Положительный (+) вывод аккумуляторной батареи → контакт 7 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 2 (MF) Положение (D) Перемещается из положения (D) в положение (E) Положительный (+) вывод аккумуляторной батареи → контакт 2 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 7 (MR) Положение (D) Перемещается из положения (D) в положение (C) Положительный (+) вывод аккумуляторной батареи → контакт 7 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 2 (MF) Убранное положение (E) Не перемещается Положительный (+) вывод аккумуляторной батареи → контакт 2 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 7 (MR) Убранное положение (E) Перемещается из положения (E) в положение (C)

         Если результат проверки не отвечает требованиям, замените левое наружное зеркало заднего вида в сборе.

   3.

      *a	Устройство с неподсоединенным жгутом проводов (левое наружное зеркало заднего вида в сборе)

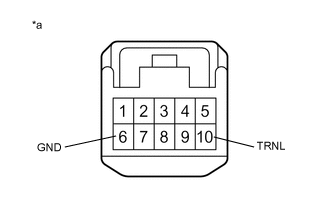

      Проверьте левый повторитель указателя поворота в сборе (для моделей с повторителем указателя поворота).




      1. Подайте напряжение аккумуляторной батареи на контакты разъема и проверьте состояние повторителя.

         OK
         Соединение для измерения Заданные условия Положительный (+) вывод аккумуляторной батареи → контакт 10 (TRNL) Отрицательный (-) вывод аккумуляторной батареи → контакт 6 (GND) Повторитель указателя поворота светится

         Если результат не удовлетворяет требованиям, проверьте левый повторитель указателя поворота в сборе (нажмите Click here).

         Если результат проверки не отвечает требованиям, замените левое наружное зеркало заднего вида в сборе.

   4. Проверьте работу ламп зеркал (для моделей с нижними лампами наружных зеркал).



      1.

         *a	Устройство с неподсоединенным жгутом проводов (левое наружное зеркало заднего вида в сборе)

         Отсоедините разъем левого наружного зеркала заднего вида в сборе.

      2. Подайте напряжение аккумуляторной батареи на контакты разъема и проверьте состояние повторителя.

         OK
         Соединение для измерения Заданные условия Положительный (+) вывод аккумуляторной батареи → контакт 1 (MLP) Отрицательный (-) вывод аккумуляторной батареи → контакт 5 (MLP-) Лампы зеркал горят

         Если результат проверки не отвечает требованиям, замените левое наружное зеркало заднего вида в сборе.

   5. Проверьте работу обогревателя зеркала (для моделей с обогревателями зеркал).



      1.

         *a	Устройство с неподсоединенным жгутом проводов (левое наружное зеркало заднего вида в сборе)

         Отсоедините разъем левого наружного зеркала заднего вида в сборе.

      2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

         Номинальное сопротивление
         Контакты для подключения диагностического прибора Условие Заданные условия Контакт 1 (HL+) - контакт 5 (HL-) 25°C (75°F) 6,0 - 9,0 Ом

         Если результат проверки не отвечает требованиям, проверьте левое наружное зеркало (нажмите Click here).

         Если результат проверки не отвечает требованиям, замените левое наружное зеркало заднего вида в сборе.

2. ПРОВЕРЬТЕ ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ

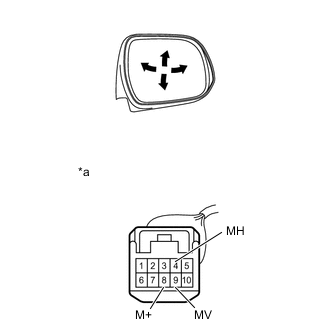

   1. Проверьте работу поверхности зеркала (для моделей с системой зеркал с электроприводом).



      1.

         *a	Устройство с неподсоединенным жгутом проводов (правое наружное зеркало заднего вида в сборе)

         Отсоедините разъем правого наружного зеркала заднего вида в сборе.

      2. Подайте напряжение аккумуляторной батареи и проверьте работу зеркала.

         OK

         Указанные условия Номинальное значение Положительный (+) вывод аккумуляторной батареи → контакт 9 (MV) Отрицательный (-) вывод аккумуляторной батареи → контакт 8 (M+) Поворачивается вверх Положительный (+) вывод аккумуляторной батареи → контакт 8 (M+) Отрицательный (-) вывод аккумуляторной батареи → контакт 9 (MV) Поворачивается вниз Положительный (+) вывод аккумуляторной батареи → контакт 4 (MH) Отрицательный (-) вывод аккумуляторной батареи → контакт 8 (M+) Поворачивается влево Положительный (+) вывод аккумуляторной батареи → контакт 8 (M+) Отрицательный (-) вывод аккумуляторной батареи → контакт 4 (MH) Поворачивается вправо

         Если результат проверки не отвечает требованиям, замените правое наружное зеркало заднего вида в сборе.

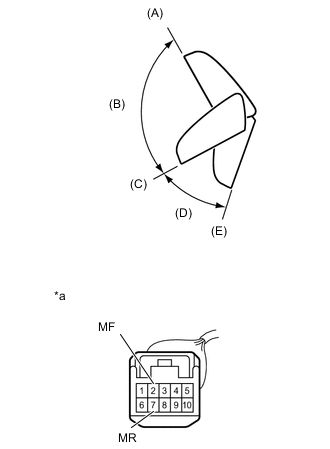

   2. Проверьте работу зеркала с отводом (для моделей с электроприводом отвода зеркал).

      Note




      • Отсоединяйте и снова подсоединяйте аккумуляторную батарею между проверками положения зеркала.

      • Нельзя изменять положение зеркала вручную, когда аккумуляторная батарея подсоединена. Перед изменением положения зеркала вручную отсоедините аккумуляторную батарею.



      1.

         *a	Устройство с неподсоединенным жгутом проводов (правое наружное зеркало заднего вида в сборе)

         Отсоедините разъем правого наружного зеркала заднего вида в сборе.

      2. Для каждого положения: Отсоедините аккумуляторную батарею, установите положение зеркала вручную, подсоедините аккумуляторную батарею и проверьте отвод зеркала.

         OK

         Указанные условия Положение зеркала Номинальное значение Положительный (+) вывод аккумуляторной батареи → контакт 7 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 2 (MF) Переднее положение (A) Перемещается из положения (A) в положение (E) Положительный (+) вывод аккумуляторной батареи → контакт 2 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 7 (MR) Переднее положение (A) Не перемещается Положительный (+) вывод аккумуляторной батареи → контакт 7 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 2 (MF) Положение B Перемещается из положения (B) в положение (E) Положительный (+) вывод аккумуляторной батареи → контакт 2 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 7 (MR) Положение B Перемещается из положения (B) в положение (A) Положительный (+) вывод аккумуляторной батареи → контакт 7 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 2 (MF) Положение для вождения (C) Перемещается из положения (C) в положение (E) Положительный (+) вывод аккумуляторной батареи → контакт 2 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 7 (MR) Положение для вождения (C) Не перемещается Положительный (+) вывод аккумуляторной батареи → контакт 7 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 2 (MF) Положение (D) Перемещается из положения (D) в положение (E) Положительный (+) вывод аккумуляторной батареи → контакт 2 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 7 (MR) Положение (D) Перемещается из положения (D) в положение (C) Положительный (+) вывод аккумуляторной батареи → контакт 7 (MR) Отрицательный (-) вывод аккумуляторной батареи → контакт 2 (MF) Убранное положение (E) Не перемещается Положительный (+) вывод аккумуляторной батареи → контакт 2 (MF) Отрицательный (-) вывод аккумуляторной батареи → контакт 7 (MR) Убранное положение (E) Перемещается из положения (E) в положение (C)

         Если результат проверки не отвечает требованиям, замените правое наружное зеркало заднего вида в сборе.

   3.

      *a	Устройство с неподсоединенным жгутом проводов (правое наружное зеркало заднего вида в сборе)

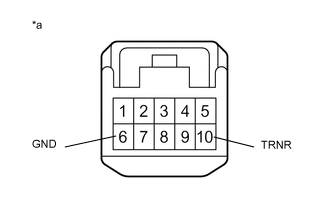

      Проверьте правый повторитель указателя поворота в сборе (для моделей с повторителем указателя поворота).




      1. Подайте напряжение аккумуляторной батареи на контакты разъема и проверьте состояние повторителя.

         OK
         Соединение для измерения Номинальное значение Положительный (+) вывод аккумуляторной батареи → контакт 10 (TRNR) Отрицательный (-) вывод аккумуляторной батареи → контакт 6 (GND) Повторитель указателя поворота светится

         Если результат не удовлетворяет требованиям, проверьте правый повторитель указателя поворота в сборе (нажмите Click here).

         Если результат проверки не отвечает требованиям, замените правое наружное зеркало заднего вида в сборе.

   4. Проверьте работу ламп зеркал (для моделей с нижними лампами наружных зеркал).



      1.

         *a	Устройство с неподсоединенным жгутом проводов (правое наружное зеркало заднего вида в сборе)

         Отсоедините разъем правого наружного зеркала заднего вида в сборе.

      2. Подайте напряжение аккумуляторной батареи на контакты разъема и проверьте состояние повторителя.

         OK
         Соединение для измерения Номинальное значение Положительный (+) вывод аккумуляторной батареи → контакт 1 (MLP) Отрицательный (-) вывод аккумуляторной батареи → контакт 5 (MLP-) Лампы зеркал горят

         Если результат проверки не отвечает требованиям, замените правое наружное зеркало заднего вида в сборе.

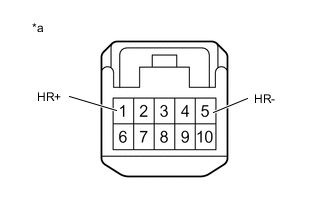

   5. Проверьте работу обогревателя зеркала (для моделей с обогревателями зеркал).



      1.

         *a	Устройство с неподсоединенным жгутом проводов (правое наружное зеркало заднего вида в сборе)

         Отсоедините разъем правого наружного зеркала заднего вида в сборе.

      2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

         Номинальное сопротивление
         Подключение диагностического прибора Условие Номинальное значение Контакт 1 (HR+) - контакт 5 (HR-) 25°C (75°F) 6,0 - 9,0 Ом

         Если результат проверки не отвечает требованиям, проверьте правое наружное зеркало (нажмите Click here).

         Если результат проверки не отвечает требованиям, замените правое наружное зеркало заднего вида в сборе.
