НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips


  • Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.

  • Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.

  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ОБЛИЦОВКУ КРОНШТЕЙНА НИЖНЕЙ РАМЫ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесь Click here

  2. СНИМИТЕ ЛЕВЫЙ ПЕРЕДНИЙ ПОДЛОКОТНИК В СБОРЕ (для моделей с системой зеркал с электроприводом или повторителем указателя поворота)

    Нажмите здесь Click here

  3. СНИМИТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В СБОРЕ С ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ (для моделей с системой зеркал с электроприводом, со стороны водителя)

    Нажмите здесь Click here

  4. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ С ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ (для моделей с системой зеркал с электроприводом, со стороны переднего пассажира)

    Нажмите здесь Click here

  5. СНИМИТЕ РУЧКУ СТЕКЛОПОДЪЕМНИКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для моделей без системы зеркал с электроприводом, для моделей с повторителем указателя поворота)

    Нажмите здесь Click here

  6. СНИМИТЕ ОПРАВУ ВНУТРЕННЕЙ РУЧКИ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с системой зеркал с электроприводом или повторителем указателя поворота)

    Нажмите здесь Click here

  7. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для моделей с системой зеркал с электроприводом или повторителем указателя поворота)

    Нажмите здесь Click here

  8. СНИМИТЕ ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ


    1. для моделей без системы зеркал с электроприводом, для моделей без повторителя указателя поворота:

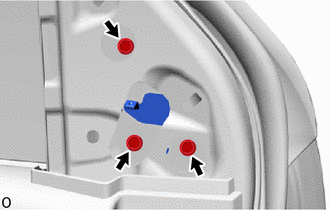

      1. B0028SH

        Выверните 3 болта.

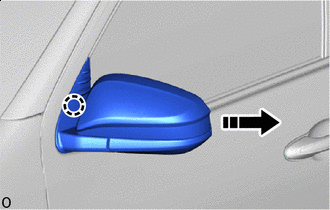

      2. B0026JFC01
        B0028XU Направление снятия

        Отсоедините захват и снимите левое наружное зеркало заднего вида в сборе.

    2. для моделей с системой зеркал с электроприводом или повторителем указателя поворота:

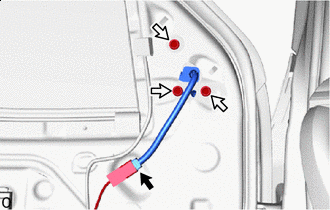

      1. B0025XBC01
        B0027PX Разъем
        B0027QD Болт

        Отсоедините разъем.

      2. Выверните 3 болта.

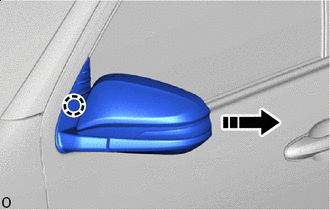

      3. B0028EIC01
        B0028XU Направление снятия

        Отсоедините захват и снимите левое наружное зеркало заднего вида в сборе.
