НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА УЗЛЫ И ДЕТАЛИ

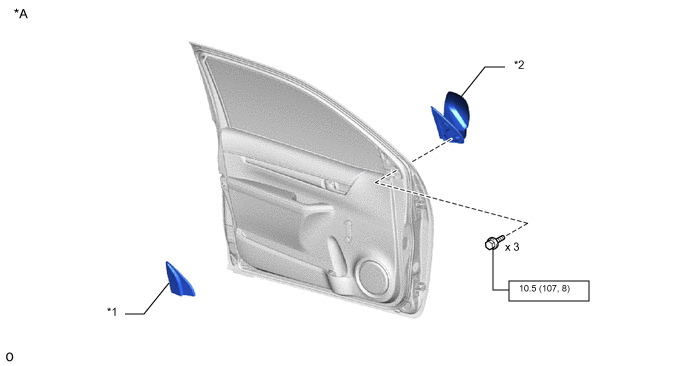

ИЛЛЮСТРАЦИЯ
| *A | для моделей без системы зеркал с электроприводом | - | - |
| *1 | ОБЛИЦОВКА КРОНШТЕЙНА НИЖНЕЙ РАМЫ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ | *2 | ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |

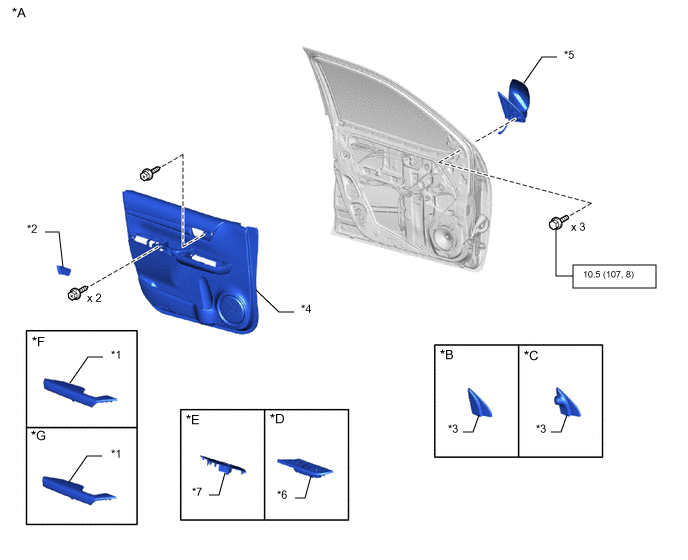

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с системой зеркал с электроприводом: | *B | для моделей без переднего динамика № 2 |
| *C | для моделей с передним динамиком № 2 | *D | со стороны водителя |
| *E | со стороны переднего пассажира | *F | для моделей со стандартной кабиной и кабиной "Smart" |
| *G | для моделей с двойной кабиной | - | - |
| *1 | ЛЕВЫЙ ПЕРЕДНИЙ ПОДЛОКОТНИК | *2 | ОПРАВА ДЕРЖАТЕЛЯ ВНУТРЕННЕЙ РУЧКИ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
| *3 | ОБЛИЦОВКА КРОНШТЕЙНА НИЖНЕЙ РАМЫ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ | *4 | ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ |
| *5 | ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ | *6 | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В СБОРЕ С ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ |
| *7 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ С ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |

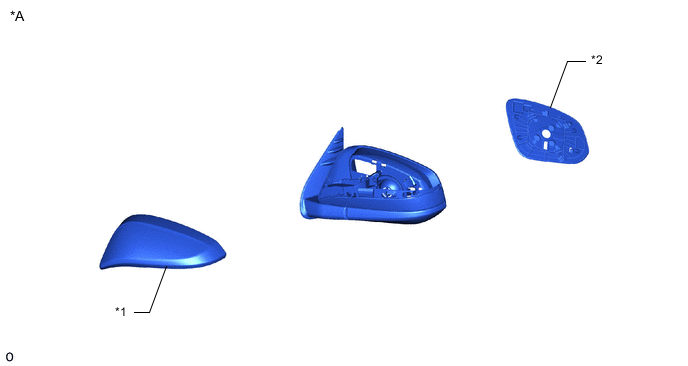

ИЛЛЮСТРАЦИЯ
| *A | для моделей без системы зеркал с электроприводом | - | - |
| *1 | КРЫШКА ЛЕВОГО НАРУЖНОГО ЗЕРКАЛА | *2 | ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО |

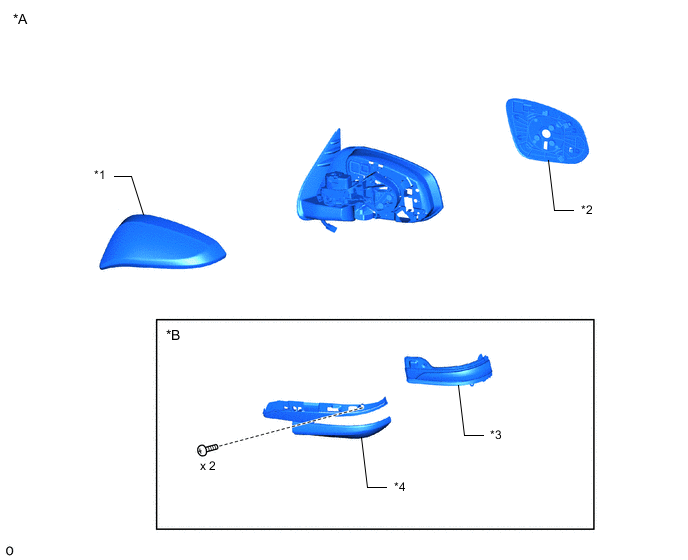

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с системой зеркал с электроприводом: | *B | Для моделей с повторителями указателей поворота |
| *1 | КРЫШКА ЛЕВОГО НАРУЖНОГО ЗЕРКАЛА | *2 | ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО |
| *3 | ЛЕВЫЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ | *4 | НИЖНЯЯ КРЫШКА |
