ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ (для моделей с двойной кабиной) УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips


  • Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.

  • Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.

  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

  • Если для болта не указан момент затяжки, см. таблицу стандартных болтов

    Нажмите здесь Click here

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ РЕГУЛЯТОР ПЛЕЧЕВОГО КРЕПЛЕНИЯ ПЕРЕДНЕГО РЕМНЯ БЕЗОПАСНОСТИ В СБОРЕ

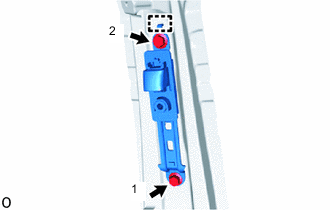

    1. B0025YWC01

      Введите в зацепление направляющую, временно установите регулятор плечевого крепления переднего ремня безопасности в сборе и закрепите его 2 болтами.

    2. Затяните 2 болта в порядке, указанном на рисунке.

      Torque:
      42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }

  2. УСТАНОВИТЕ КРЫШКУ ПЛЕЧЕВОГО КРЕПЛЕНИЯ ЛЕВОГО РЕМНЯ БЕЗОПАСНОСТИ


    1. B00273KC01
      *1 Крышка плечевого крепления левого ремня безопасности

      Введите в зацепление захват и установите 2 крышки плечевого крепления левого ремня безопасности.

  3. УСТАНОВИТЕ НАКЛАДКУ ПЛЕЧЕВОГО КРЕПЛЕНИЯ ЛЕВОГО ПЕРЕДНЕГО РЕМНЯ БЕЗОПАСНОСТИ В СБОРЕ

    Tech Tips

    Данная процедура выполняется при замене крышки плечевого крепления левого ремня безопасности.

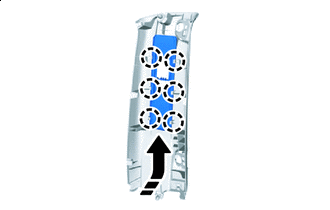

    1. B0028BLC01
      B0028XU Направление установки

      Введите в зацепление захват и установите накладку плечевого крепления левого переднего ремня безопасности, как показано на рисунке.

  4. УСТАНОВИТЕ ВЕРХНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА

    Нажмите здесь Click here

  5. УСТАНОВИТЕ ЛЕВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ


    1. B0027V3

      Для моделей с преднатяжителем:


      1. Установите левый передний ремень с катушкой и преднатяжителем в сборе и закрепите его 2 направляющими и болтом.

        Torque:
        12,5 Н*м  { 127 кгс*см, 9 фунт-сила-футов }

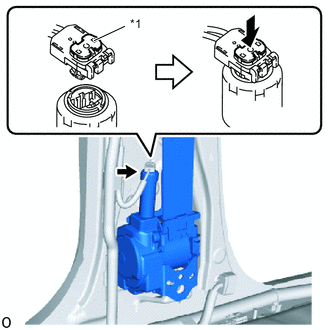

      2. B00262IC01
        *1 Кнопка блокировки

        Подсоедините разъем преднатяжителя и заблокируйте кнопку фиксации, как показано на рисунке.

    2. B0028YD

      Для моделей без преднатяжителя:


      1. Установите левый передний ремень с катушкой и преднатяжителем в сборе и закрепите его 2 направляющими и болтом.

        Torque:
        12,5 Н*м  { 127 кгс*см, 9 фунт-сила-футов }
    3. B0027NZ

      Закрепите левый передний ремень с катушкой и преднатяжителем в сборе в плечевом креплении болтом.

      Torque:
      42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }

    4. Убедитесь в том, что ELR блокируется.

      Note

      Проверку следует выполнять при установленном левом переднем ремне с катушкой и преднатяжителем в сборе.


      1. После установки ремня безопасности в сборе убедитесь, что он блокируется при быстром вытяжении.

  6. УСТАНОВИТЕ КРЫШКУ КРЕПЛЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ

    Нажмите здесь Click here

  7. УСТАНОВИТЕ ВЕРХНИЙ ПОРУЧЕНЬ НА СТОЙКЕ КУЗОВА В СБОРЕ

    Нажмите здесь Click here

  8. УСТАНОВИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА

    Нажмите здесь Click here

  9. УСТАНОВИТЕ ЛЕВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ (для моделей с напольным креплением)


    1. B0025VZ

      Закрепите напольное крепление левого переднего ремня с катушкой и преднатяжителем в сборе болтом.

      Torque:
      42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }

  10. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    Нажмите здесь Click here

  11. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесь Click here

  12. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы.

    Нажмите здесь Click here

  13. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS


    1. Для типа A:

      Нажмите здесь Click here

    2. Для типа B:

      Нажмите здесь Click here

    3. Для типа C:

      Нажмите здесь Click here
