ПЕРЕХОДНИК СТЕРЕОГНЕЗДА В СБОРЕ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

CAUTION:

Некоторые рассмотренные операции по обслуживанию могут влиять на работу системы подушек безопасности SRS. Перед началом обслуживания обязательно ознакомьтесь с мерами предосторожности, связанными с системой подушек безопасности SRS.

Нажмите здесь Click here

B00291E

Tech Tips


  • Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.

  • Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note

    После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи (см. стр. Click here).

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  3. СНИМИТЕ РУЛЕВОЕ КОЛЕСО В СБОРЕ

    Нажмите здесь Click here

  4. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ

    Нажмите здесь Click here

  5. СНИМИТЕ РУЧКУ УПРАВЛЕНИЯ (для моделей с кондиционером с ручным управлением)

    Нажмите здесь Click here

  6. СНИМИТЕ РЫЧАГ УПРАВЛЕНИЯ ВХОДНОЙ ЗАСЛОНКОЙ (для моделей с кондиционером с ручным управлением)

    Нажмите здесь Click here

  7. СНИМИТЕ ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ С ПАНЕЛЬЮ УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей с кондиционером с ручным управлением)

    Нажмите здесь Click here

  8. ОТСОЕДИНИТЕ ТРОС УПРАВЛЕНИЯ ЗАСЛОНКОЙ ОТТАИВАТЕЛЯ В СБОРЕ (для моделей с кондиционером с ручным управлением)

    Нажмите здесь Click here

  9. ОТСОЕДИНИТЕ ТРОС УПРАВЛЕНИЯ ВХОДНОЙ ЗАСЛОНКОЙ В СБОРЕ (для моделей с кондиционером с ручным управлением)

    Нажмите здесь Click here

  10. СНИМИТЕ РУЧКУ УПРАВЛЕНИЯ (для моделей с кондиционером с ручным управлением)

    Нажмите здесь Click here

  11. СНИМИТЕ РЫЧАГ УПРАВЛЕНИЯ ВХОДНОЙ ЗАСЛОНКОЙ (для моделей с системой кондиционирования с ручным управлением)

    Нажмите здесь Click here

  12. СНИМИТЕ ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ С ПАНЕЛЬЮ УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей с системой кондиционирования с ручным управлением)

    Нажмите здесь Click here

  13. ОТСОЕДИНИТЕ ТРОС УПРАВЛЕНИЯ ЗАСЛОНКОЙ ОТТАИВАТЕЛЯ В СБОРЕ (для моделей с кондиционером с ручным управлением)

    Нажмите здесь Click here

  14. ОТСОЕДИНИТЕ ТРОС УПРАВЛЕНИЯ ВХОДНОЙ ЗАСЛОНКОЙ В СБОРЕ (для моделей с кондиционером с ручным управлением)

    Нажмите здесь Click here

  15. ОТСОЕДИНИТЕ ТРОС УПРАВЛЕНИЯ СМЕСИТЕЛЬНОЙ ЗАСЛОНКОЙ В СБОРЕ (для моделей с кондиционером с ручным управлением)

    Нажмите здесь Click here

  16. СНИМИТЕ ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей с автоматическим кондиционером)

    Нажмите здесь Click here

  17. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

    Нажмите здесь Click here

  18. СНИМИТЕ ВЕРХНЮЮ ПАНЕЛЬ КОНСОЛИ В СБОРЕ (для моделей с крышкой вещевого ящика в облицовке туннеля пола)

    Нажмите здесь Click here

  19. СНИМИТЕ КРЫШКУ ПЕРЕДНЕГО ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей без крышки вещевого ящика в облицовке туннеля пола)

    Нажмите здесь Click here

  20. СНИМИТЕ ПЕРЕДНИЙ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей без крышки вещевого ящика в облицовке туннеля пола)

    Нажмите здесь Click here

  21. СНИМИТЕ НИЖНЮЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ

    Нажмите здесь Click here

  22. УСТАНОВИТЕ ПЕРЕХОДНИК СТЕРЕОГНЕЗДА № 1 В СБОРЕ

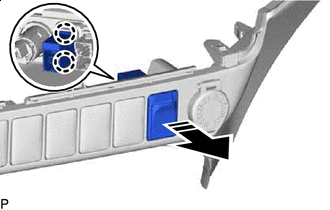

    1. B0027RIC01
      B0028XU Направление снятия

      Освободите захваты и снимите переходник стереогнезда № 1 в сборе.

  23. СНИМИТЕ НИЖНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

    Нажмите здесь Click here

  24. СНИМИТЕ ЖГУТ ПРОВОДОВ РАДИОПРИЕМНИКА

    B0028UG

    1. Отсоедините зажимы и снимите жгут проводов радиоприемника.
