АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с радиоприемником с дисплеем), Diagnostic DTC:B158F

Код DTC Наименование DTC
B158F Прерывание аудиовизуального сигнала (низкое напряжение аккумуляторной батареи)

ОПИСАНИЕ

Этот DTC сохраняется, когда возникает прерывание аудио- или видеосигнала из-за кратковременного падения напряжения аккумуляторной батареи на входе радиоприемника с дисплеем в сборе.

№ DTC Неисправность Условие обнаружения DTC Неисправный участок
B158F Прерывание аудиовизуального сигнала (низкое напряжение аккумуляторной батареи) Прерывание аудио- или видеосигнала из-за потери напряжения аккумуляторной батареи.

  • Жгут или разъем

  • Радиоприемник с дисплеем в сборе

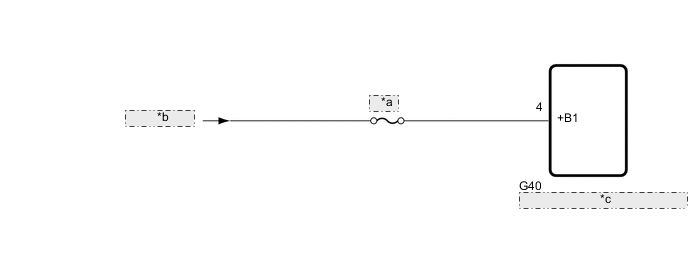

СХЕМА СОЕДИНЕНИЙ

B00288NE01
*a RADIO
*b От аккумуляторной батареи
*c Радиоприемник с дисплеем

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

Tech Tips

В случае замены радиоприемника с дисплеем в сборе необходимо выполнять контрактные установки автомобиля для подключенных сервисных функций (для моделей с подключенными сервисными функциями).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ СИГНАЛЫ АВТОМОБИЛЯ (ПРОВЕРКА РАБОТЫ)


    1. B0027B1

      Перейдите на экран "Vehicle Signal Check Mode" (режим проверки сигналов автомобиля). См. операцию "Проверьте сигналы автомобиля" в разделе "Проверка работы".

      Нажмите здесь Click here

    2. Измерьте напряжение аккумуляторной батареи.

      Номинальное напряжение
      11-14 В

      Tech Tips

      Дисплей обновляется один раз в секунду.

      Результат
      Следующий шаг
      OK
      NG

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ — АККУМУЛЯТОРНАЯ БАТАРЕЯ) Click here

    OK

  2. ПРОВЕРЬТЕ DTC


    1. Удалите коды DTC.

      Нажмите здесь Click here


      Body Electrical > Navigation System > Clear DTCs

    2. Повторно проверьте коды DTC и убедитесь, что они не выводятся.

      Нажмите здесь Click here


      Body Electrical > Navigation System > Trouble Codes
      OK
      Коды DTC не выводятся.
      Результат
      Следующий шаг
      OK
      NG

    OK

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Нажмите здесь Click here

    NG

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ Нажмите здесь Click here

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ — АККУМУЛЯТОРНАЯ БАТАРЕЯ)


    1. B0026U1C44
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к радиоприемнику с дисплеем в сборе)

      Отсоедините разъем радиоприемника с дисплеем в сборе.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      G40-4 (+B1) - масса Всегда 11 - 14 В
      Результат
      Следующий шаг
      OK
      NG

    OK

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
