ПЕРЕДНИЙ ТОРМОЗ (для моделей с полным приводом и Pre-Runner) УЗЛЫ И ДЕТАЛИ

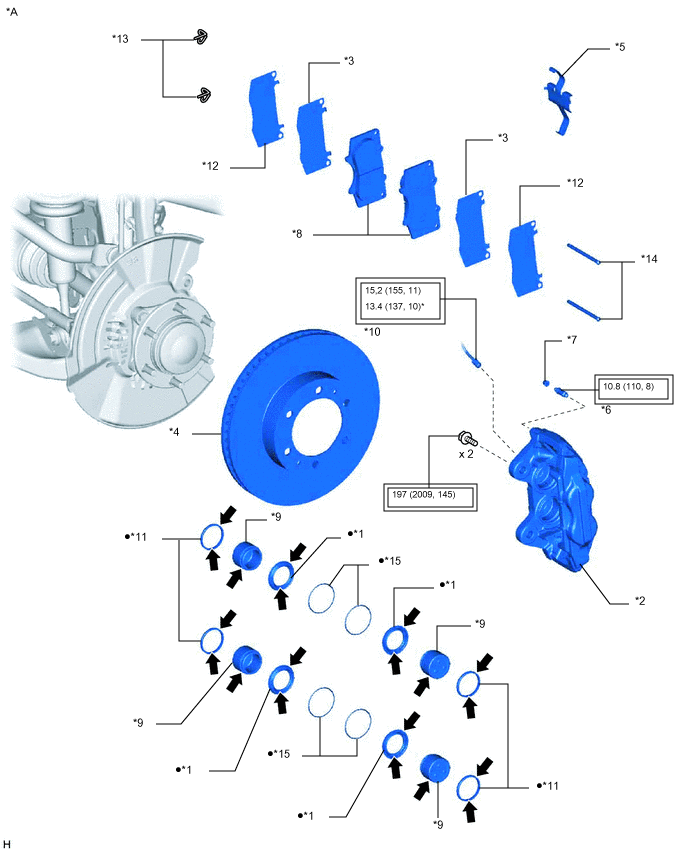

ИЛЛЮСТРАЦИЯ
| *A | для моделей с передними тормозными дисками 15 дюймов (тип А) | - | - |
| *1 | ЗАЩИТНЫЙ КОЛПАЧОК | *2 | КОЛЕСНЫЙ ТОРМОЗНОЙ ЦИЛИНДР ЛЕВОГО ДИСКОВОГО ТОРМОЗА В СБОРЕ |
| *3 | ПЕРЕДНЯЯ ПРОТИВОСКРИПНАЯ ПЛАСТИНА № 1 | *4 | ПЕРЕДНИЙ ТОРМОЗНОЙ ДИСК |
| *5 | ВИБРОГАСЯЩАЯ ПРУЖИНА КОЛОДОК ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА | *6 | ПРОКАЧНОЙ ШТУЦЕР ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА |
| *7 | КОЛПАЧОК ПРОКАЧНОГО ШТУЦЕРА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА | *8 | КОЛОДКА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА |
| *9 | ПОРШЕНЬ ЦИЛИНДРА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА | *10 | ТРУБКА ТОРМОЗНОГО ЦИЛИНДРА ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА № 1 |
| *11 | УПЛОТНЕНИЕ ПОРШНЯ | *12 | ПЕРЕДНЯЯ ПРОТИВОСКРИПНАЯ ПЛАСТИНА № 2 |
| *13 | ФИКСАТОР ШТИФТА | *14 | НАПРАВЛЯЮЩИЙ ШТИФТ ТОРМОЗНОЙ КОЛОДКИ ДИСКОВОГО ТОРМОЗА |
| *15 | УСТАНОВОЧНОЕ КОЛЬЦО | - | - |
 |
Момент затяжки для "Основных участков, относящихся к таким характеристикам автомобиля, как движение/поворачивание/остановка": Н*м (кгс*см, фунт-сила-фут) | * | Для применения с разрезной головкой |
| ● | Деталь однократного применения |  |
Гликолевая консистентная смазка на основе литиевого мыла |
 |
Консистентная смазка для тормозных дисков | - | - |

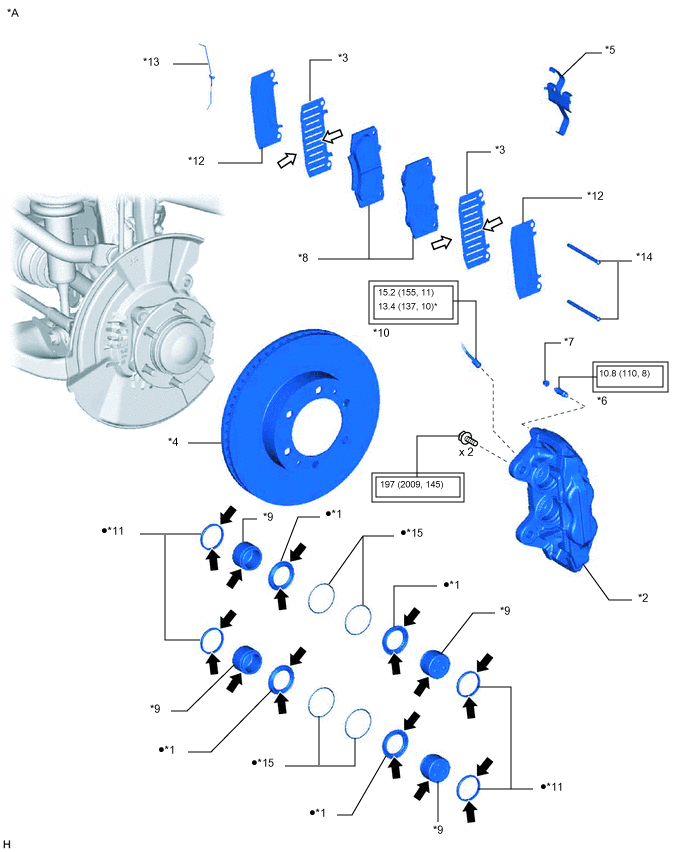

ИЛЛЮСТРАЦИЯ
| *A | для моделей с передними тормозными дисками 15 дюймов (тип В) | - | - |
| *1 | ЗАЩИТНЫЙ КОЛПАЧОК | *2 | КОЛЕСНЫЙ ТОРМОЗНОЙ ЦИЛИНДР ЛЕВОГО ДИСКОВОГО ТОРМОЗА В СБОРЕ |
| *3 | ПЕРЕДНЯЯ ПРОТИВОСКРИПНАЯ ПЛАСТИНА № 1 | *4 | ПЕРЕДНИЙ ТОРМОЗНОЙ ДИСК |
| *5 | ВИБРОГАСЯЩАЯ ПРУЖИНА КОЛОДОК ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА | *6 | ПРОКАЧНОЙ ШТУЦЕР ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА |
| *7 | КОЛПАЧОК ПРОКАЧНОГО ШТУЦЕРА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА | *8 | КОЛОДКА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА |
| *9 | ПОРШЕНЬ ЦИЛИНДРА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА | *10 | ТРУБКА ТОРМОЗНОГО ЦИЛИНДРА ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА № 1 |
| *11 | УПЛОТНЕНИЕ ПОРШНЯ | *12 | ПЕРЕДНЯЯ ПРОТИВОСКРИПНАЯ ПЛАСТИНА № 2 |
| *13 | ФИКСАТОР ШТИФТА | *14 | НАПРАВЛЯЮЩИЙ ШТИФТ ТОРМОЗНОЙ КОЛОДКИ ДИСКОВОГО ТОРМОЗА |
| *15 | УСТАНОВОЧНОЕ КОЛЬЦО | - | - |
| |
Момент затяжки для "Основных участков, относящихся к таким характеристикам автомобиля, как движение/поворачивание/остановка": Н*м (кгс*см, фунт-сила-фут) | * | Для применения с разрезной головкой |
| ● | Деталь однократного применения | |
Гликолевая консистентная смазка на основе литиевого мыла |
| |
Консистентная смазка для тормозных дисков | - | - |
ИЛЛЮСТРАЦИЯ
| *A | для моделей с передними тормозными дисками 16 дюймов (тип А) | - | - |
| *1 | ЗАЩИТНЫЙ КОЛПАЧОК | *2 | КОЛЕСНЫЙ ТОРМОЗНОЙ ЦИЛИНДР ЛЕВОГО ДИСКОВОГО ТОРМОЗА В СБОРЕ |
| *3 | ПЕРЕДНЯЯ ПРОТИВОСКРИПНАЯ ПЛАСТИНА № 1 | *4 | ПЕРЕДНИЙ ТОРМОЗНОЙ ДИСК |
| *5 | ВИБРОГАСЯЩАЯ ПРУЖИНА КОЛОДОК ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА | *6 | ПРОКАЧНОЙ ШТУЦЕР ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА |
| *7 | КОЛПАЧОК ПРОКАЧНОГО ШТУЦЕРА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА | *8 | КОЛОДКА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА |
| *9 | ПОРШЕНЬ ЦИЛИНДРА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА | *10 | ТРУБКА ТОРМОЗНОГО ЦИЛИНДРА ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА № 1 |
| *11 | УПЛОТНЕНИЕ ПОРШНЯ | *12 | ПЕРЕДНЯЯ ПРОТИВОСКРИПНАЯ ПЛАСТИНА № 2 |
| *13 | ФИКСАТОР ШТИФТА | *14 | НАПРАВЛЯЮЩИЙ ШТИФТ ТОРМОЗНОЙ КОЛОДКИ ДИСКОВОГО ТОРМОЗА |
| *15 | УСТАНОВОЧНОЕ КОЛЬЦО | - | - |
| |
Момент затяжки для "Основных участков, относящихся к таким характеристикам автомобиля, как движение/поворачивание/остановка": Н*м (кгс*см, фунт-сила-фут) | * | Для применения с разрезной головкой |
| ● | Деталь однократного применения | |
Гликолевая консистентная смазка на основе литиевого мыла |
| |
Консистентная смазка для тормозных дисков | - | - |
ИЛЛЮСТРАЦИЯ
| *A | для моделей с передними тормозными дисками 16 дюймов (тип В) | - | - |
| *1 | ЗАЩИТНЫЙ КОЛПАЧОК | *2 | КОЛЕСНЫЙ ТОРМОЗНОЙ ЦИЛИНДР ЛЕВОГО ДИСКОВОГО ТОРМОЗА В СБОРЕ |
| *3 | КОМПЛЕКТ ПРОТИВОСКРИПНЫХ ПЛАСТИН ПЕРЕДНЕГО ТОРМОЗА | *4 | ПЕРЕДНИЙ ТОРМОЗНОЙ ДИСК |
| *5 | ВИБРОГАСЯЩАЯ ПРУЖИНА КОЛОДОК ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА | *6 | ПРОКАЧНОЙ ШТУЦЕР ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА |
| *7 | КОЛПАЧОК ПРОКАЧНОГО ШТУЦЕРА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА | *8 | КОЛОДКА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА |
| *9 | ПОРШЕНЬ ЦИЛИНДРА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА | *10 | ТРУБКА ТОРМОЗНОГО ЦИЛИНДРА ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА № 1 |
| *11 | УПЛОТНЕНИЕ ПОРШНЯ | *12 | ПЕРЕДНЯЯ ПРОТИВОСКРИПНАЯ ПЛАСТИНА № 2 |
| *13 | ФИКСАТОР ШТИФТА | *14 | НАПРАВЛЯЮЩИЙ ШТИФТ ТОРМОЗНОЙ КОЛОДКИ ДИСКОВОГО ТОРМОЗА |
| *15 | УСТАНОВОЧНОЕ КОЛЬЦО | - | - |
| |
Момент затяжки для "Основных участков, относящихся к таким характеристикам автомобиля, как движение/поворачивание/остановка": Н*м (кгс*см, фунт-сила-фут) | * | Для применения с разрезной головкой |
| ● | Деталь однократного применения | |
Гликолевая консистентная смазка на основе литиевого мыла |
