СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ, Diagnostic DTC:C1432

Код DTC Наименование DTC
C1432 Недопустимое напряжение питания датчика угла поворота рулевого колеса

ОПИСАНИЕ

ЭБУ системы противоскольжения (блок управления рабочими цилиндрами тормозов в сборе) регистрирует этот код DTC при получении сигнала неисправности источника питания датчика угла поворота рулевого колеса.

№ DTC Неисправность Условие обнаружения DTC Неисправный участок
C1432 Недопустимое напряжение питания датчика угла поворота рулевого колеса От датчика угла поворота рулевого колеса поступает сигнал неисправности в линии питания датчика.

  • Предохранитель ECU-B № 1

  • Предохранитель IG1 NO. 3

  • Датчик угла поворота рулевого колеса (витой кабель с датчиком в сборе)

  • Жгут проводов или разъем

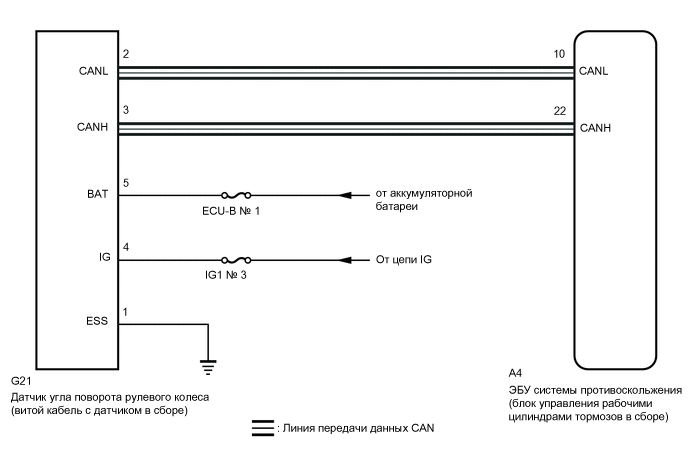

СХЕМА СОЕДИНЕНИЙ

B0026HQE22

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Не снимайте датчик угла поворота рулевого колеса с витого кабеля с датчиком в сборе.

  • В случае замены датчика угла поворота рулевого колеса (витого кабеля с датчиком в сборе) убедитесь, что новая деталь имеет надлежащие характеристики.

  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

Tech Tips


  • Если совместно с кодом C1432 выводятся коды U0073, U0124 и/или U0126, сначала следует проверить и отремонтировать неисправные узлы, на которые указывают коды U0073, U0124 и/или U0126.

    Нажмите здесь Click here

  • При неисправности датчика частоты вращения или датчика рысканья (центрального блока управления системы SRS) коды DTC для датчика угла поворота рулевого колеса (витого кабеля с датчиком в сборе) могут выводиться даже в том случае, если датчик угла поворота рулевого колеса функционирует нормально. Если совместно с DTC датчика угла поворота рулевого колеса (витого кабеля с датчиком в сборе) выводятся коды DTC для датчика частоты вращения или датчика рысканья (центрального блока управления системы SRS), приступать к поиску и устранению неисправностей датчика угла поворота рулевого колеса (витого кабеля с датчиком в сборе) следует только после проверки и ремонта датчика частоты вращения и датчика рысканья (центрального блока управления системы SRS).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (BAT)


    1. Выключите зажигание.

    2. Снимите рулевое колесо и нижний кожух рулевой колонки.

      Нажмите здесь Click here

    3. B002770C50
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к датчику угла поворота рулевого колеса (витой кабель с датчиком в сборе))

      Проверьте, не ослаблены ли фиксирующая и соединительная части разъема.

    4. Отсоедините разъем G21 датчика угла поворота рулевого колеса (витого кабеля с датчиком в сборе).

    5. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Условие Заданные условия
      G21-5 (BAT) - масса Всегда 11–14 В
      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ BAT)

    OK

  2. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (IG)


    1. Установите замок зажигания в положение ON (ВКЛ).

    2. B002770C51
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к датчику угла поворота рулевого колеса (витой кабель с датчиком в сборе))

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Номинальное значение
      G21-4 (IG) - масса Зажигание включено 11-14 В
      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ IG)

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ ESS)


    1. Выключите зажигание.

    2. B002770C52
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к датчику угла поворота рулевого колеса (витой кабель с датчиком в сборе))

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      G21-1 (ESS) - масса Всегда Менее 1 Ом

      Tech Tips

      Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, вернитесь к таблице и перейдите к следующему шагу.

      Нажмите здесь Click here

      Результат
      Следующий шаг
      OK
      NG

    OK

    ЗАМЕНИТЕ ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ ESS)
