ВЫБОР 2-4 ПЕРЕДАЧ ОДНИМ КАСАНИЕСМ И СИСТЕМА "ВЫСОКАЯ-НИЗКАЯ", Diagnostic DTC:P2772

Код DTC Наименование DTC
P2772 Диапазон / характеристики цепи переключателя нижнего диапазона полного привода (4WD)

ОПИСАНИЕ

Этот DTC выводится при обнаружении неисправности датчика положения L4.

№ DTC Неисправность Условие обнаружения DTC Неисправный участок
P2772 Диапазон / характеристики цепи переключателя нижнего диапазона полного привода (4WD)

  • Условия диагностики: Зажигание включается (прошло 3 с после включения зажигания)

  • Состояние неисправности: Заедание в выключенном состоянии датчика положения L4, когда включен режим L4

  • Продолжительность неисправности: 10 с или более

  • Прочие: Логика диагностирования за 1 поездку

  • Жгут проводов и разъем

  • ЭБУ полного привода

  • Привод переключения раздаточной коробки в сборе

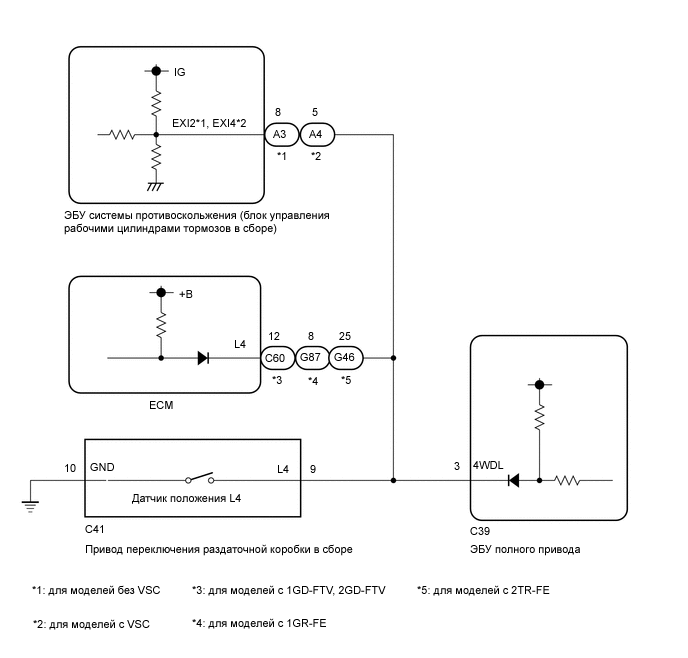

СХЕМА СОЕДИНЕНИЙ

B0025RWE01

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ПОЛНОГО ПРИВОДА — ПРИВОД ПЕРЕКЛЮЧЕНИЯ РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ)


    1. Отсоедините разъем C39 ЭБУ полного привода.

    2. Отсоедините разъем C41 привода переключения раздаточной коробки в сборе.

    3. Для моделей без VSC:

      Отсоедините разъем A3 ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов в сборе).

      Для моделей с VSC:

      Отсоедините разъем A4 ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов в сборе).

    4. Для моделей с 1GD-FTV, 2GD-FTV:

      Отсоедините разъем C60 ЕСМ.

      Для моделей с 1GR-FE:

      Отсоедините разъем G87 ЕСМ.

      Для моделей с 2TR-FE:

      Отсоедините разъем G46 ЕСМ.

    5. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      C39-3 (4WDL) - C41-9 (L4) Всегда Менее 1 Ом
      C41-10 (GND) - масса Всегда Менее 1 Ом
      C39-3 (4WDL) или C41-9 (L4) - масса Всегда 10 кОм или более
      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  2. ПРОВЕРЬТЕ ПРИВОД ПЕРЕКЛЮЧЕНИЯ РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ


    1. Установите замок зажигания в положение ON (ВКЛ).

    2. Переведите переключатель положения раздаточной коробки в положение L4.

    3. Выключите зажигание.

    4. Отсоедините разъем C41 привода переключения раздаточной коробки в сборе.

    5. B0025FPC06
      *a

      Устройство с неподсоединенным жгутом проводов

      (привод переключения раздаточной коробки в сборе)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Номинальное значение
      9 (L4) - 10 (GND) Раздаточная коробка - L4 Менее 1 Ом
      Результат
      Следующий шаг
      OK
      NG

    OK

    ЗАМЕНИТЕ ЭБУ ПОЛНОГО ПРИВОДА Нажмите здесь Click here

    NG

    ЗАМЕНИТЕ ПРИВОД ПЕРЕКЛЮЧЕНИЯ РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ Нажмите здесь Click here
