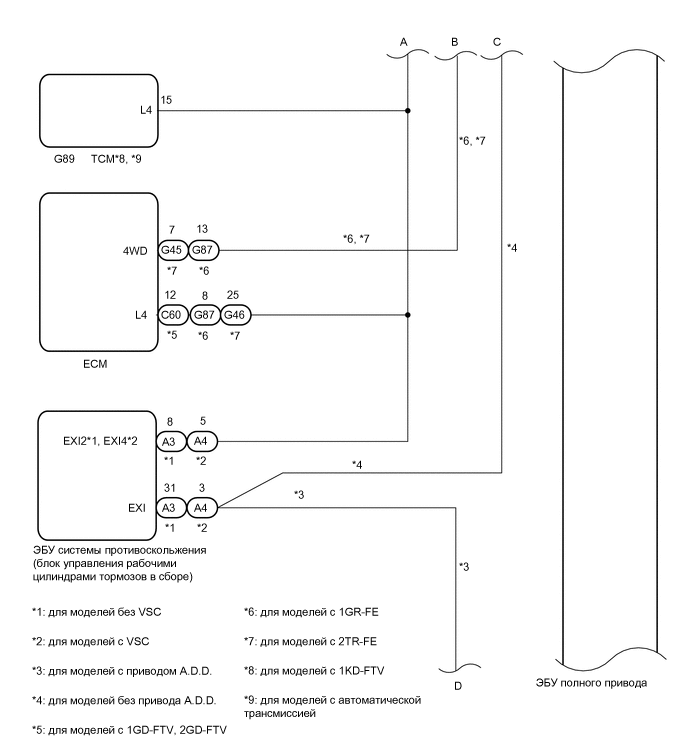

ВЫБОР 2-4 ПЕРЕДАЧ ОДНИМ КАСАНИЕСМ И СИСТЕМА "ВЫСОКАЯ-НИЗКАЯ" СХЕМА СИСТЕМЫ

B00255FE01
B00293ZE01
B002884E02
B00258WE06
Передающий ЭБУ (передатчик) Принимающий ЭБУ Сигнал Метод передачи данных
ЭБУ полного привода ЭБУ системы противоскольжения (блок управления рабочими цилиндрами тормозов в сборе)

  • Отказ привода системы "высокая-низкая"

  • Сигнал состояния полного привода

  • Сигнал состояния L4

 Система передачи данных CAN
ЭБУ системы противоскольжения (блок управления рабочими цилиндрами тормозов в сборе) ЭБУ полного привода

  • Ошибочный сигнал датчика частоты вращения колеса

  • Сигнал частоты вращения колеса

  • Сигнал скорости автомобиля

  • Признак состояния скорости автомобиля

 Система передачи данных CAN
ЭБУ полного привода ECM

  • Сигнал запроса на отключение круиз-контроля

  • Сигнал состояния полного привода

 Система передачи данных CAN
ECM ЭБУ полного привода

  • Сигнал положения N рычага переключения передач

  • Ошибочный признак датчика нейтрального положения

 Система передачи данных CAN
ЭБУ полного привода Щиток приборов в сборе

  • Сигнал контрольной лампы 4WD (зеленой / янтарной*2)

  • Сигнал контрольной лампы 4LO

  • Сигналы мультиинформационного дисплея (предупреждающие сообщения о неисправности полного привода и высокой температуре масла переднего дифференциала)*1

  • Сигнал предупредительного зуммера

 Система передачи данных CAN
