РАЗДАТОЧНАЯ КОРОБКА В СБОРЕ УЗЛЫ И ДЕТАЛИ

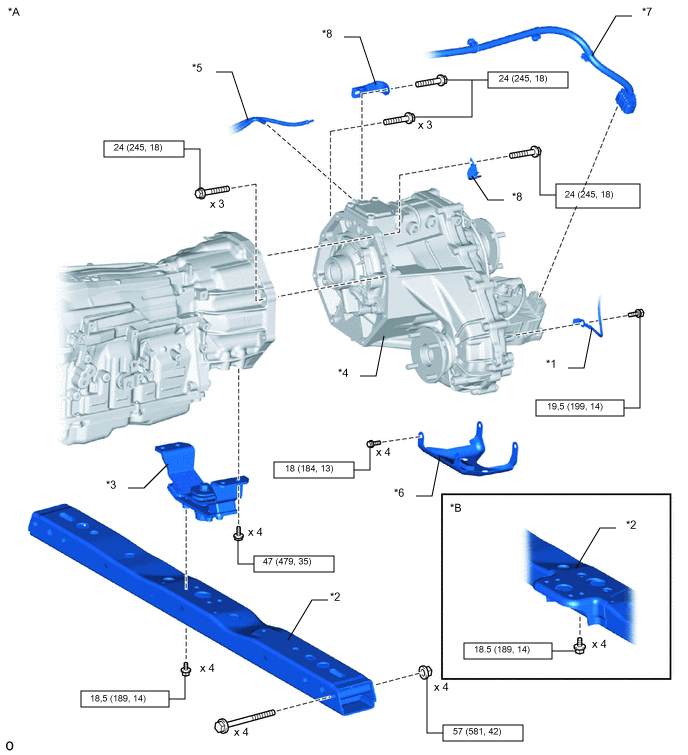

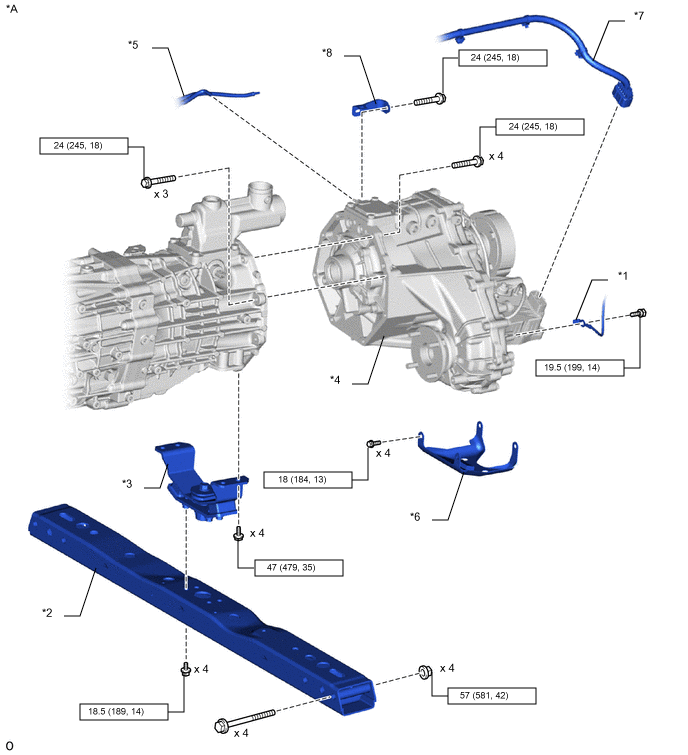

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с AC60F | *B | для моделей с 1GR-FE, 2TR-FE |
| *1 | ПРОВОД СОЕДИНЕНИЯ С МАССОЙ | *2 | ПОПЕРЕЧИНА РАМЫ № 3 В СБОРЕ |
| *3 | ПОДУШКА ЗАДНЕЙ ОПОРЫ ДВИГАТЕЛЯ | *4 | РАЗДАТОЧНАЯ КОРОБКА В СБОРЕ |
| *5 | ШЛАНГ САПУНА РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ | *6 | НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ |
| *7 | ЖГУТ ПРОВОДОВ | *8 | ХОМУТ |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |

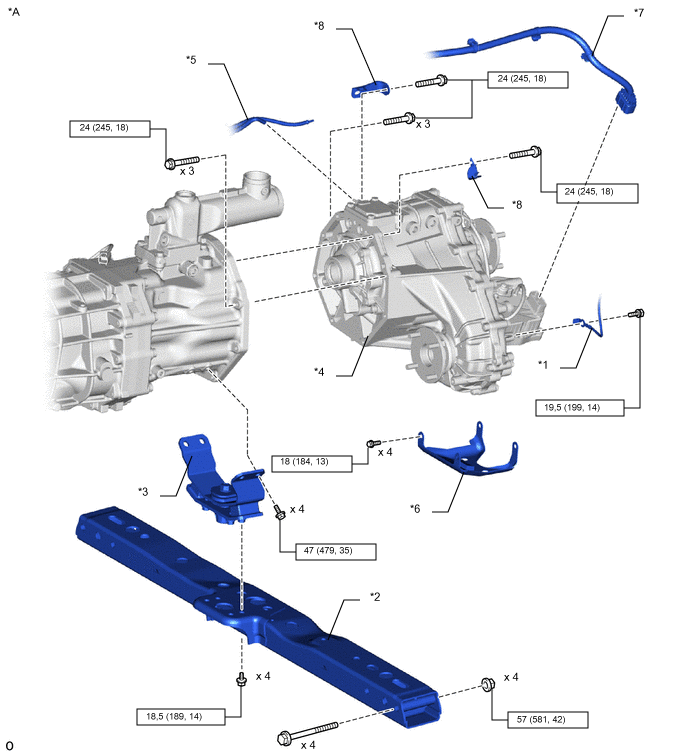

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с R151F | - | - |
| *1 | ПРОВОД СОЕДИНЕНИЯ С МАССОЙ | *2 | ПОПЕРЕЧИНА РАМЫ № 3 В СБОРЕ |
| *3 | ПОДУШКА ЗАДНЕЙ ОПОРЫ ДВИГАТЕЛЯ | *4 | РАЗДАТОЧНАЯ КОРОБКА В СБОРЕ |
| *5 | ШЛАНГ САПУНА РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ | *6 | НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ |
| *7 | ЖГУТ ПРОВОДОВ | *8 | ХОМУТ |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с RC60F / RC61F | - | - |
| *1 | ПРОВОД СОЕДИНЕНИЯ С МАССОЙ | *2 | ПОПЕРЕЧИНА РАМЫ № 3 В СБОРЕ |
| *3 | ПОДУШКА ЗАДНЕЙ ОПОРЫ ДВИГАТЕЛЯ | *4 | РАЗДАТОЧНАЯ КОРОБКА В СБОРЕ |
| *5 | ШЛАНГ САПУНА РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ | *6 | НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ |
| *7 | ЖГУТ ПРОВОДОВ | *8 | ХОМУТ |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |

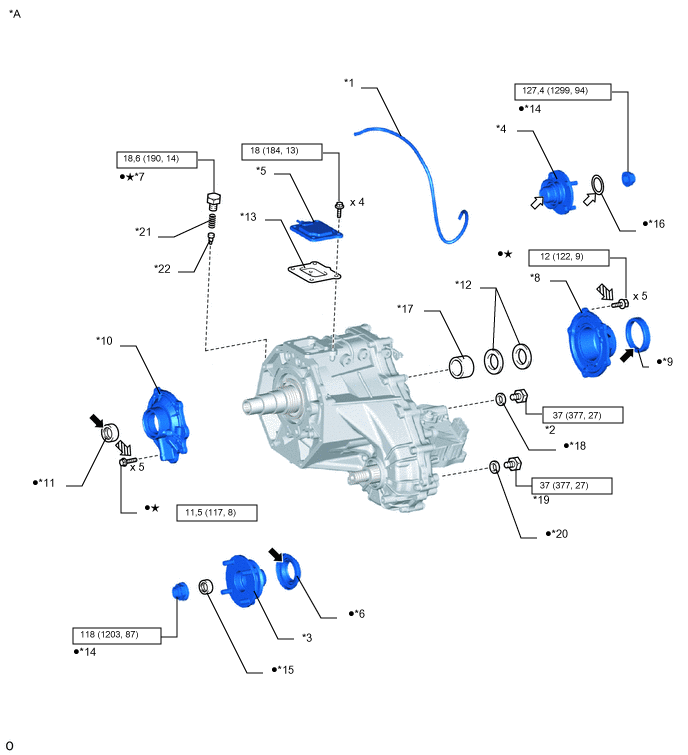

ИЛЛЮСТРАЦИЯ
| *A | для моделей с AC60F, R151F | - | - |
| *1 | ШЛАНГ САПУНА ПРИВОДА | *2 | ПРОБКА КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ № 1 |
| *3 | СОЕДИНИТЕЛЬНЫЙ ФЛАНЕЦ ВЫХОДНОГО ВАЛА В СБОРЕ | *4 | СОЕДИНИТЕЛЬНЫЙ ФЛАНЕЦ ВЫХОДНОГО ВАЛА В СБОРЕ |
| *5 | КРЫШКА КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ | *6 | САЛЬНИК КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ |
| *7 | ПРОБКА КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ | *8 | УДЛИНИТЕЛЬ КАРТЕРА ТРАНСМИССИИ |
| *9 | САЛЬНИК ТИПА Т УДЛИНИТЕЛЯ КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ | *10 | СЕПАРАТОР ПЕРЕДНЕГО ПОДШИПНИКА РАЗДАТОЧНОЙ КОРОБКИ |
| *11 | ПЕРЕДНИЙ САЛЬНИК ТИПА T ПОДШИПНИКА РАЗДАТОЧНОЙ КОРОБКИ | *12 | ШАЙБА ВЫХОДНОГО ВАЛА РАЗДАТОЧНОЙ КОРОБКИ |
| *13 | МАСЛООТРАЖАТЕЛЬ САПУНА | *14 | ГАЙКА СОЕДИНИТЕЛЬНОГО ФЛАНЦА ВЫХОДНОГО ВАЛА РАЗДАТОЧНОЙ КОРОБКИ |
| *15 | САЛЬНИК СОЕДИНИТЕЛЬНОГО ФЛАНЦА ВЫХОДНОГО ВАЛА РАЗДАТОЧНОЙ КОРОБКИ | *16 | КОЛЬЦЕВОЕ УПЛОТНЕНИЕ ВЫХОДНОГО ВАЛА РАЗДАТОЧНОЙ КОРОБКИ |
| *17 | РАСПОРНАЯ ВТУЛКА ВЫХОДНОГО ВАЛА РАЗДАТОЧНОЙ КОРОБКИ № 2 | *18 | ПРОКЛАДКА КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ № 1 |
| *19 | ПРОБКА СЛИВНОГО ОТВЕРСТИЯ РАЗДАТОЧНОЙ КОРОБКИ | *20 | ПРОКЛАДКА ПРОБКИ СЛИВНОГО ОТВЕРСТИЯ РАЗДАТОЧНОЙ КОРОБКИ |
| *21 | ПРУЖИНА СЖАТИЯ КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ | *22 | ШТИФТ |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
 |
Универсальная консистентная смазка |  |
Масло для раздаточной коробки |
 |
Фирменный герметик 1344 от компании Toyota | ★ | Деталь с предварительно нанесенным на нее покрытием |

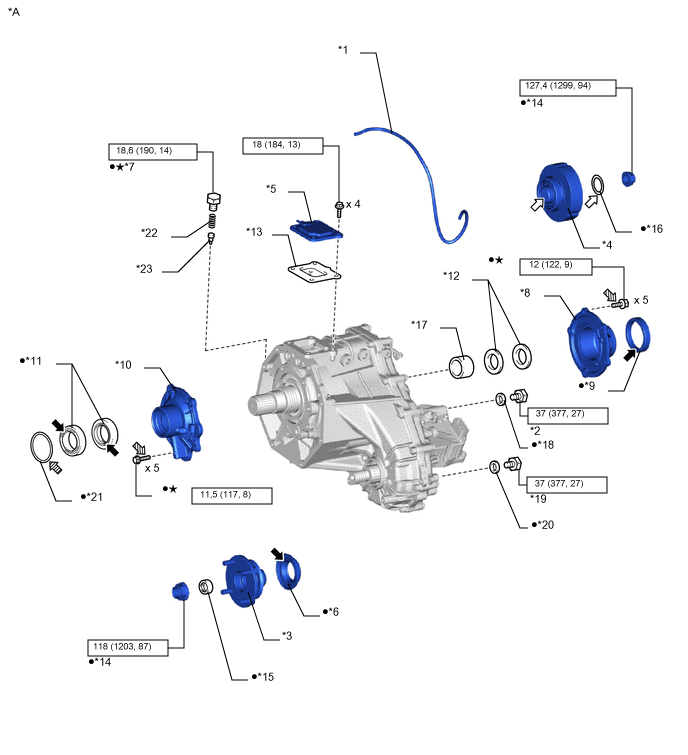

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с RC60F / RC61F | - | - |
| *1 | ШЛАНГ САПУНА ПРИВОДА | *2 | ПРОБКА КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ № 1 |
| *3 | СОЕДИНИТЕЛЬНЫЙ ФЛАНЕЦ ВЫХОДНОГО ВАЛА В СБОРЕ | *4 | СОЕДИНИТЕЛЬНЫЙ ФЛАНЕЦ ВЫХОДНОГО ВАЛА В СБОРЕ |
| *5 | КРЫШКА КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ | *6 | САЛЬНИК КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ |
| *7 | ПРОБКА КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ | *8 | УДЛИНИТЕЛЬ КАРТЕРА ТРАНСМИССИИ |
| *9 | САЛЬНИК ТИПА Т УДЛИНИТЕЛЯ КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ | *10 | СЕПАРАТОР ПЕРЕДНЕГО ПОДШИПНИКА РАЗДАТОЧНОЙ КОРОБКИ |
| *11 | ПЕРЕДНИЙ САЛЬНИК ТИПА T ПОДШИПНИКА РАЗДАТОЧНОЙ КОРОБКИ | *12 | ШАЙБА ВЫХОДНОГО ВАЛА РАЗДАТОЧНОЙ КОРОБКИ |
| *13 | МАСЛООТРАЖАТЕЛЬ САПУНА | *14 | ГАЙКА СОЕДИНИТЕЛЬНОГО ФЛАНЦА ВЫХОДНОГО ВАЛА РАЗДАТОЧНОЙ КОРОБКИ |
| *15 | САЛЬНИК СОЕДИНИТЕЛЬНОГО ФЛАНЦА ВЫХОДНОГО ВАЛА РАЗДАТОЧНОЙ КОРОБКИ | *16 | КОЛЬЦЕВОЕ УПЛОТНЕНИЕ ВЫХОДНОГО ВАЛА РАЗДАТОЧНОЙ КОРОБКИ |
| *17 | РАСПОРНАЯ ВТУЛКА ВЫХОДНОГО ВАЛА РАЗДАТОЧНОЙ КОРОБКИ № 2 | *18 | ПРОКЛАДКА КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ № 1 |
| *19 | ПРОБКА СЛИВНОГО ОТВЕРСТИЯ РАЗДАТОЧНОЙ КОРОБКИ | *20 | ПРОКЛАДКА ПРОБКИ СЛИВНОГО ОТВЕРСТИЯ РАЗДАТОЧНОЙ КОРОБКИ |
| *21 | КОЛЬЦЕВОЕ УПЛОТНЕНИЕ | *22 | ПРУЖИНА СЖАТИЯ КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ |
| *23 | ШТИФТ | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
| |
Универсальная консистентная смазка | |
Масло для раздаточной коробки |
| |
Фирменный герметик 1344 от компании Toyota |  |
Масло для механической трансмиссии |
| ★ | Деталь с предварительно нанесенным на нее покрытием | - | - |

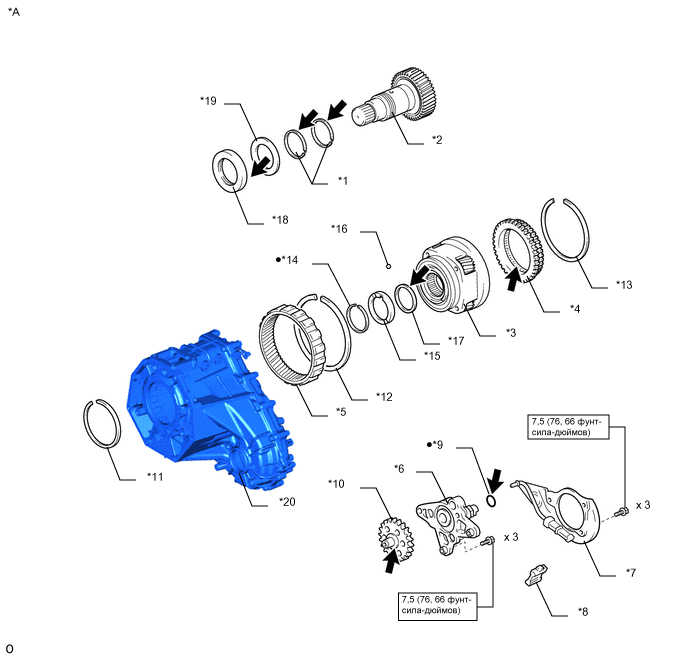

ИЛЛЮСТРАЦИЯ
| *A | для моделей с AC60F, R151F | - | - |
| *1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПЕРВИЧНОГО ВАЛА РАЗДАТОЧНОЙ КОРОБКИ № 1 | *2 | ПЕРВИЧНЫЙ ВАЛ РАЗДАТОЧНОЙ КОРОБКИ |
| *3 | НИЖНЯЯ ПЛАНЕТАРНАЯ ПЕРЕДАЧА РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ | *4 | ШЛИЦЕВАЯ ЧАСТЬ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ НИЗШЕЙ СТУПЕНИ РАЗДАТОЧНОЙ КОРОБКИ |
| *5 | КОРОННАЯ ШЕСТЕРНЯ НИЖНЕЙ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ РАЗДАТОЧНОЙ КОРОБКИ | *6 | КОРПУС МАСЛЯНОГО НАСОСА РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ |
| *7 | МАСЛООТДЕЛИТЕЛЬ РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ | *8 | МАГНИТ КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ |
| *9 | КОЛЬЦЕВОЕ УПЛОТНЕНИЕ КОРПУСА МАСЛЯНОГО НАСОСА РАЗДАТОЧНОЙ КОРОБКИ | *10 | ШЕСТЕРНЯ МАСЛЯНОГО НАСОСА РАЗДАТОЧНОЙ КОРОБКИ |
| *11 | ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО ПОДШИПНИКА ПЛАНЕТАРНОЙ ПЕРЕДАЧИ НИЗШЕЙ СТУПЕНИ РАЗДАТОЧНОЙ КОРОБКИ | *12 | ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО ОТВЕРСТИЯ КОРОННОЙ ШЕСТЕРНИ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ НИЗШЕЙ СТУПЕНИ РАЗДАТОЧНОЙ КОРОБКИ |
| *13 | ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО ПЛАНЕТАРНОЙ ПЕРЕДАЧИ НИЗШЕЙ СТУПЕНИ РАЗДАТОЧНОЙ КОРОБКИ | *14 | ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО ВАЛА СТОПОРА ПЕРВИЧНОЙ ШЕСТЕРНИ РАЗДАТОЧНОЙ КОРОБКИ |
| *15 | СТОПОР ПЕРВИЧНОЙ ШЕСТЕРНИ РАЗДАТОЧНОЙ КОРОБКИ | *16 | ШАРИКОВЫЙ ФИКСАТОР ПЕРВИЧНОЙ ШЕСТЕРНИ РАЗДАТОЧНОЙ КОРОБКИ |
| *17 | ШАЙБА ВОДИЛА ПЛАНЕТАРНОЙ ПЕРЕДАЧИ МЕХАНИЧЕСКОЙ РАЗДАТОЧНОЙ КОРОБКИ | *18 | ПОДШИПНИК ПЛАНЕТАРНОЙ ПЕРЕДАЧИ НИЗШЕЙ СТУПЕНИ РАЗДАТОЧНОЙ КОРОБКИ |
| *19 | КОЛЬЦО УПОРНОГО ПОДШИПНИКА РАЗДАТОЧНОЙ КОРОБКИ № 1 | *20 | ПЕРЕДНИЙ КАРТЕР РАЗДАТОЧНОЙ КОРОБКИ |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
| |
Масло для раздаточной коробки | - | - |

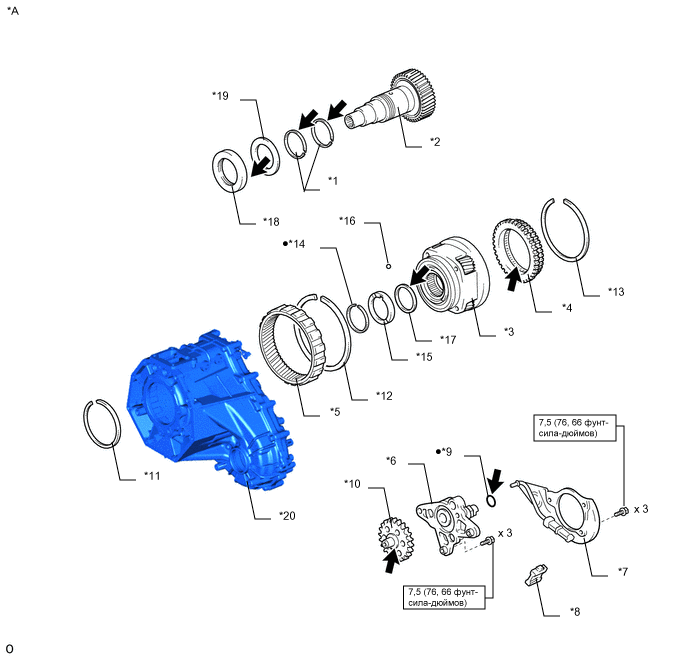

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с RC60F / RC61F | - | - |
| *1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПЕРВИЧНОГО ВАЛА РАЗДАТОЧНОЙ КОРОБКИ № 1 | *2 | ПЕРВИЧНЫЙ ВАЛ РАЗДАТОЧНОЙ КОРОБКИ |
| *3 | НИЖНЯЯ ПЛАНЕТАРНАЯ ПЕРЕДАЧА РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ | *4 | ШЛИЦЕВАЯ ЧАСТЬ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ НИЗШЕЙ СТУПЕНИ РАЗДАТОЧНОЙ КОРОБКИ |
| *5 | КОРОННАЯ ШЕСТЕРНЯ НИЖНЕЙ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ РАЗДАТОЧНОЙ КОРОБКИ | *6 | КОРПУС МАСЛЯНОГО НАСОСА РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ |
| *7 | МАСЛООТДЕЛИТЕЛЬ РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ | *8 | МАГНИТ КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ |
| *9 | КОЛЬЦЕВОЕ УПЛОТНЕНИЕ КОРПУСА МАСЛЯНОГО НАСОСА РАЗДАТОЧНОЙ КОРОБКИ | *10 | ШЕСТЕРНЯ МАСЛЯНОГО НАСОСА РАЗДАТОЧНОЙ КОРОБКИ |
| *11 | ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО ПОДШИПНИКА ПЛАНЕТАРНОЙ ПЕРЕДАЧИ НИЗШЕЙ СТУПЕНИ РАЗДАТОЧНОЙ КОРОБКИ | *12 | ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО ОТВЕРСТИЯ КОРОННОЙ ШЕСТЕРНИ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ НИЗШЕЙ СТУПЕНИ РАЗДАТОЧНОЙ КОРОБКИ |
| *13 | ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО ПЛАНЕТАРНОЙ ПЕРЕДАЧИ НИЗШЕЙ СТУПЕНИ РАЗДАТОЧНОЙ КОРОБКИ | *14 | ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО ВАЛА СТОПОРА ПЕРВИЧНОЙ ШЕСТЕРНИ РАЗДАТОЧНОЙ КОРОБКИ |
| *15 | СТОПОР ПЕРВИЧНОЙ ШЕСТЕРНИ РАЗДАТОЧНОЙ КОРОБКИ | *16 | ШАРИКОВЫЙ ФИКСАТОР ПЕРВИЧНОЙ ШЕСТЕРНИ РАЗДАТОЧНОЙ КОРОБКИ |
| *17 | ШАЙБА ВОДИЛА ПЛАНЕТАРНОЙ ПЕРЕДАЧИ МЕХАНИЧЕСКОЙ РАЗДАТОЧНОЙ КОРОБКИ | *18 | ПОДШИПНИК ПЛАНЕТАРНОЙ ПЕРЕДАЧИ НИЗШЕЙ СТУПЕНИ РАЗДАТОЧНОЙ КОРОБКИ |
| *19 | КОЛЬЦО УПОРНОГО ПОДШИПНИКА РАЗДАТОЧНОЙ КОРОБКИ № 1 | *20 | ПЕРЕДНИЙ КАРТЕР РАЗДАТОЧНОЙ КОРОБКИ |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
| |
Масло для раздаточной коробки | - | - |

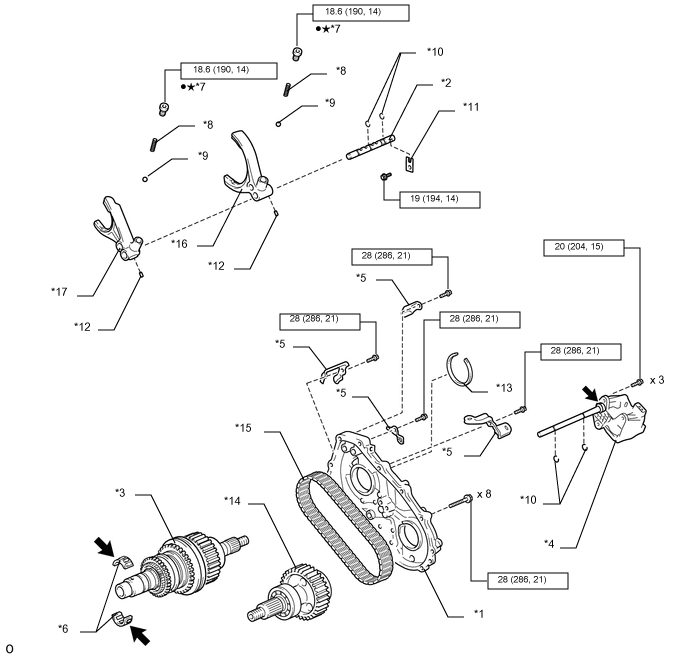

ИЛЛЮСТРАЦИЯ
| *1 | ЗАДНИЙ КАРТЕР РАЗДАТОЧНОЙ КОРОБКИ | *2 | СТЕРЖЕНЬ ВИЛКИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДНЕГО ПРИВОДА РАЗДАТОЧНОЙ КОРОБКИ |
| *3 | ЗАДНИЙ ВЫХОДНОЙ ВАЛ РАЗДАТОЧНОЙ КОРОБКИ | *4 | ПРИВОД ПЕРЕКЛЮЧЕНИЯ РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ |
| *5 | КРОНШТЕЙН | *6 | ПЕРЕДНИЙ ИГОЛЬЧАТЫЙ РОЛИКОВЫЙ ПОДШИПНИК ВЫХОДНОГО ВАЛА РАЗДАТОЧНОЙ КОРОБКИ |
| *7 | ПРУЖИННАЯ ЗАГЛУШКА ШАРИКОВОГО ФИКСАТОРА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ | *8 | ПРУЖИНА ШАРИКОВОГО ФИКСАТОРА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ |
| *9 | ШАРИКОВЫЙ ФИКСАТОР ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ | *10 | ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО ВИЛКИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ РАЗДАТОЧНОЙ КОРОБКИ |
| *11 | УПОР СТЕРЖНЯ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ РАЗДАТОЧНОЙ КОРОБКИ | *12 | СТЕРЖЕНЬ ИЛИ РОЛИК БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ |
| *13 | ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО ВЫХОДНОГО ВАЛА РАЗДАТОЧНОЙ КОРОБКИ | *14 | ВЕДОМАЯ ЗВЕЗДОЧКА РАЗДАТОЧНОЙ КОРОБКИ |
| *15 | ПЕРЕДНИЙ ЦЕПНОЙ ПРИВОД РАЗДАТОЧНОЙ КОРОБКИ | *16 | ВИЛКА ПЕРЕКЛЮЧЕНИЯ РАЗДАТОЧНОЙ КОРОБКИ № 1 |
| *17 | ВИЛКА ПЕРЕКЛЮЧЕНИЯ РАЗДАТОЧНОЙ КОРОБКИ № 2 | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
| |
Масло для раздаточной коробки | ★ | Деталь с предварительно нанесенным на нее покрытием |

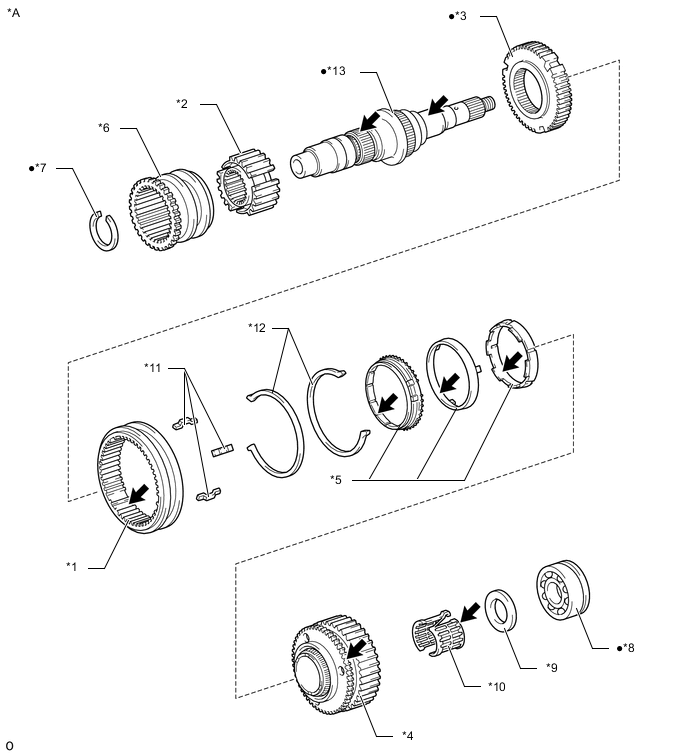

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с автоматически отключаемым дифференциалом | - | - |
| *1 | ВТУЛКА ПЕРЕДНЕЙ МУФТЫ ПРИВОДА | *2 | СТУПИЦА МУФТЫ РАЗДАТОЧНОЙ КОРОБКИ |
| *3 | СТУПИЦА СКОЛЬЗЯЩЕЙ МУФТЫ ПРИВОДА РАЗДАТОЧНОЙ КОРОБКИ | *4 | ВЕДУЩАЯ ЗВЕЗДОЧКА РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ |
| *5 | НАБОР БЛОКИРУЮЩИХ КОЛЕЦ СИНХРОНИЗАТОРА РАЗДАТОЧНОЙ КОРОБКИ | *6 | СОЕДИНИТЕЛЬНАЯ МУФТА ВЫСШЕЙ И НИЗШЕЙ ПЕРЕДАЧ РАЗДАТОЧНОЙ КОРОБКИ |
| *7 | ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО СТУПИЦЫ МУФТЫ РАЗДАТОЧНОЙ КОРОБКИ | *8 | ЗАДНИЙ РАДИАЛЬНЫЙ ШАРИКОВЫЙ ПОДШИПНИК ВЫХОДНОГО ВАЛА РАЗДАТОЧНОЙ КОРОБКИ |
| *9 | РАСПОРНАЯ ВТУЛКА ВЫХОДНОГО ВАЛА РАЗДАТОЧНОЙ КОРОБКИ № 1 | *10 | ИГОЛЬЧАТЫЙ РОЛИКОВЫЙ ПОДШИПНИК |
| *11 | СУХАРЬ МЕХАНИЗМА СИНХРОНИЗАЦИИ № 1 | *12 | ПРУЖИНА СУХАРЯ МЕХАНИЗМА СИНХРОНИЗАЦИИ РАЗДАТОЧНОЙ КОРОБКИ |
| *13 | ЗАДНИЙ ВЫХОДНОЙ ВАЛ РАЗДАТОЧНОЙ КОРОБКИ | - | - |
| ● | Деталь однократного применения | |
Масло для раздаточной коробки |

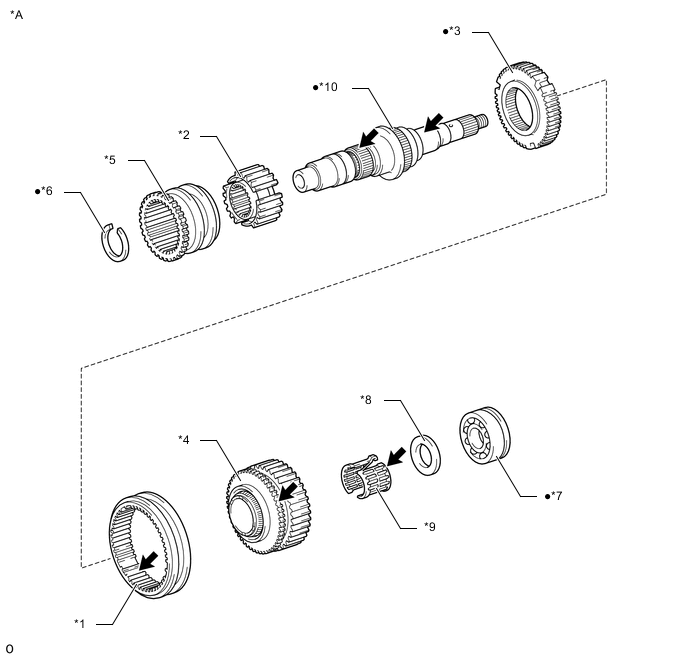

ИЛЛЮСТРАЦИЯ
| *A | Для моделей без автоматически отключаемого дифференциала | - | - |
| *1 | ВТУЛКА ПЕРЕДНЕЙ МУФТЫ ПРИВОДА | *2 | СТУПИЦА МУФТЫ РАЗДАТОЧНОЙ КОРОБКИ |
| *3 | СТУПИЦА СКОЛЬЗЯЩЕЙ МУФТЫ ПРИВОДА РАЗДАТОЧНОЙ КОРОБКИ | *4 | ВЕДУЩАЯ ЗВЕЗДОЧКА РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ |
| *5 | СОЕДИНИТЕЛЬНАЯ МУФТА ВЫСШЕЙ И НИЗШЕЙ ПЕРЕДАЧ РАЗДАТОЧНОЙ КОРОБКИ | *6 | ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО СТУПИЦЫ МУФТЫ РАЗДАТОЧНОЙ КОРОБКИ |
| *7 | ЗАДНИЙ РАДИАЛЬНЫЙ ШАРИКОВЫЙ ПОДШИПНИК ВЫХОДНОГО ВАЛА РАЗДАТОЧНОЙ КОРОБКИ | *8 | РАСПОРНАЯ ВТУЛКА ВЫХОДНОГО ВАЛА РАЗДАТОЧНОЙ КОРОБКИ № 1 |
| *9 | ИГОЛЬЧАТЫЙ РОЛИКОВЫЙ ПОДШИПНИК | *10 | ЗАДНИЙ ВЫХОДНОЙ ВАЛ РАЗДАТОЧНОЙ КОРОБКИ |
| ● | Деталь однократного применения | |
Масло для раздаточной коробки |

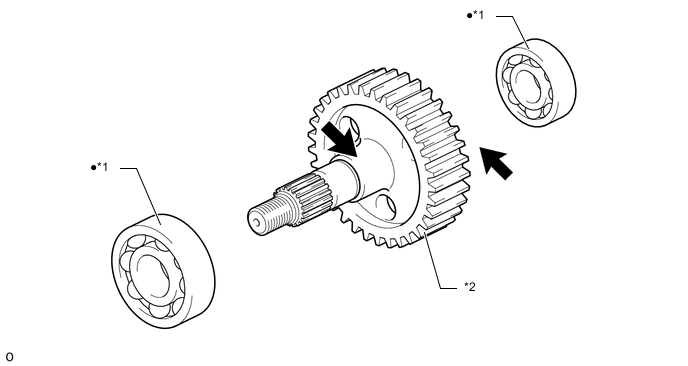

ИЛЛЮСТРАЦИЯ
| *1 | ПОДШИПНИК ВЕДОМОЙ ЗВЕЗДОЧКИ РАЗДАТОЧНОЙ КОРОБКИ | *2 | ВЕДОМАЯ ЗВЕЗДОЧКА РАЗДАТОЧНОЙ КОРОБКИ |
| |
Масло для раздаточной коробки | ● | Деталь однократного применения |

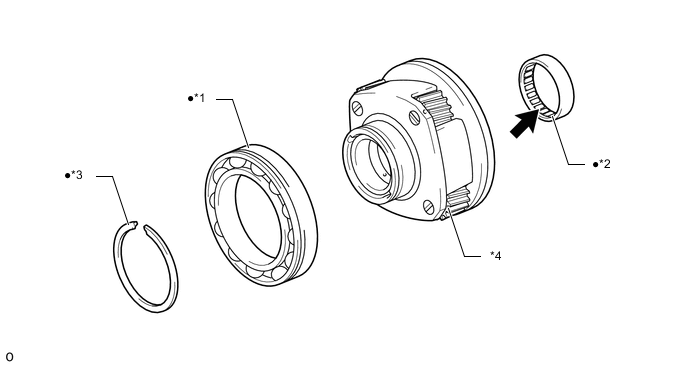

ИЛЛЮСТРАЦИЯ
| *1 | ПОДШИПНИК ПЕРВИЧНОГО ВАЛА РАЗДАТОЧНОЙ КОРОБКИ | *2 | ПОДШИПНИК ПЛАНЕТАРНОЙ ПЕРЕДАЧИ НИЗШЕЙ СТУПЕНИ РАЗДАТОЧНОЙ КОРОБКИ |
| *3 | ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО ПОДШИПНИКА ПЕРВИЧНОГО ВАЛА РАЗДАТОЧНОЙ КОРОБКИ | *4 | НИЖНЯЯ ПЛАНЕТАРНАЯ ПЕРЕДАЧА РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ |
| |
Масло для раздаточной коробки | ● | Деталь однократного применения |
