ПЕДАЛЬ СЦЕПЛЕНИЯ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ ПОДУШКУ ПЕДАЛИ СЦЕПЛЕНИЯ № 2

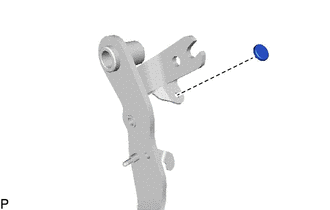

    1. A01SGN3

      Установите подушку педали сцепления № 2 на педаль сцепления в сборе.

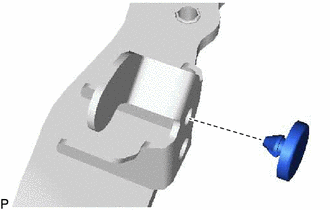

    2. A01SJ7O

      Установите подушку педали сцепления № 2 на педаль сцепления в сборе.

  2. УСТАНОВИТЕ КРЮК ПРУЖИНЫ ПЕДАЛИ (для моделей с механизмом разгрузки сцепления)

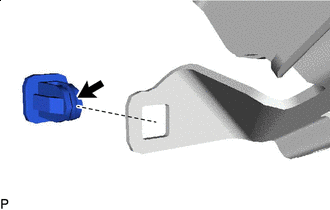

    1. A01SJ15C01
      B0027PX Универсальная консистентная смазка

      Нанесите универсальную консистентную смазку на контактную поверхность крюка пружины педали и установите крюк пружины педали на кронштейн педали сцепления в сборе.

  3. УСТАНОВИТЕ ВТУЛКУ ВИЛКИ ШТОКА ГЛАВНОГО ЦИЛИНДРА СЦЕПЛЕНИЯ

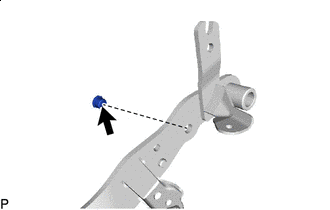

    1. A01SJO4C01
      B0027PX Универсальная консистентная смазка

      Нанесите универсальную консистентную смазку на внутреннюю поверхность новой втулки вилки штока главного цилиндра сцепления.

    2. Установите втулку вилки штока главного цилиндра сцепления на педаль сцепления в сборе.

      Tech Tips

      Установите втулку вилки штока главного цилиндра сцепления с левой стороны автомобиля.

  4. УСТАНОВИТЕ ПОДУШКУ ПЕДАЛИ СЦЕПЛЕНИЯ № 1

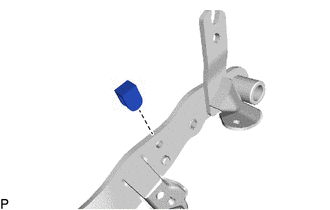

    1. A01SJHM

      Установите подушку педали сцепления № 1 на педаль сцепления в сборе.

  5. УСТАНОВИТЕ ВТУЛКУ ПЕДАЛИ СЦЕПЛЕНИЯ

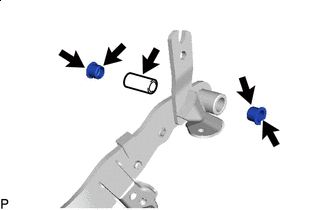

    1. A01SJGXC01
      B0027PX Универсальная консистентная смазка

      Нанесите универсальную консистентную смазку на внутреннюю и наружную поверхности 2 новых втулок педали сцепления.

    2. Установите 2 втулки педали сцепления и кольцо на педаль сцепления в сборе.

  6. УСТАНОВИТЕ ПОВОРОТНУЮ ВТУЛКУ ПЕДАЛИ СЦЕПЛЕНИЯ (для моделей с механизмом разгрузки сцепления)

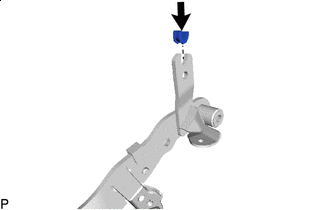

    1. A01SI2IC02
      B0027PX Универсальная консистентная смазка

      Нанесите универсальную консистентную смазку на поворотную втулку педали сцепления и установите втулку на педаль сцепления в сборе.

  7. УСТАНОВИТЕ ДЕРЖАТЕЛЬ ПРУЖИНЫ ПЕДАЛИ СЦЕПЛЕНИЯ (для моделей с механизмом разгрузки сцепления)

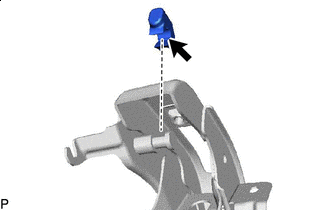

    1. A01SJACC01
      B0027PX Универсальная консистентная смазка

      Нанесите универсальную консистентную смазку на контактную поверхность держателя пружины педали сцепления и установите держатель пружины педали сцепления на кронштейн педали сцепления в сборе.

  8. УСТАНОВИТЕ ПЕДАЛЬ СЦЕПЛЕНИЯ В СБОРЕ


    1. Установите педаль сцепления в сборе на кронштейн педали сцепления в сборе и закрепите ее болтом и гайкой.

      Torque:
      26 Н*м  { 265 кгс*см, 19 фунт-сила-футов }

      Tech Tips

      Вверните болт с правой стороны автомобиля.

  9. УСТАНОВИТЕ ПРУЖИНУ ПЕДАЛИ СЦЕПЛЕНИЯ (для моделей с механизмом разгрузки сцепления)


    1. Отожмите педаль до упора.

    2. Установите пружину педали сцепления на педаль сцепления в сборе.

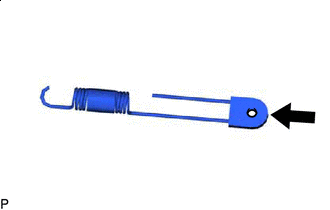

    3. A01SH79C01
      B0027PX Универсальная консистентная смазка

      Нанесите универсальную консистентную смазку на внутреннюю поверхность отверстия в крюке и на поверхности скольжения пружины.

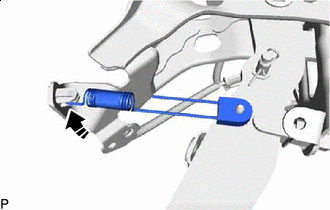

    4. A01SG8NC02
      B0028XU Направление установки

      Установите пружину педали с крюком.

  10. УСТАНОВИТЕ ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ

    Нажмите здесь Click here

  11. УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ

    Нажмите здесь Click here

  12. УСТАНОВИТЕ НАКЛАДКУ ПЕДАЛИ СЦЕПЛЕНИЯ

  13. УСТАНОВИТЕ КРОНШТЕЙН ПЕДАЛИ СЦЕПЛЕНИЯ В СБОРЕ

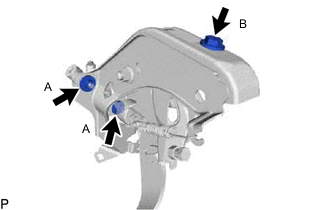

    1. A01SICKN01

      Установите кронштейн педали сцепления в сборе и закрепите болтом и 2 гайками.

      Torque:
      Для гайки А
      18,4 Н*м  { 188 кгс*см, 14 фунт-сила-футов }
      Для болта B
      18 Н*м  { 184 кгс*см, 13 фунт-сила-футов }

    2. Для моделей с переключателем муфты:

      Подсоедините разъем переключателя муфты сцепления.

  14. ПОДСОЕДИНИТЕ ВИЛКУ ШТОКА ГЛАВНОГО ЦИЛИНДРА СЦЕПЛЕНИЯ

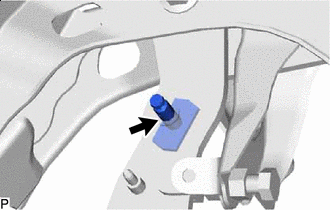

    1. A01SJM5C01
      B0027PX Универсальная консистентная смазка

      Нанесите на рабочую поверхность штифта вилки универсальную консистентную смазку.

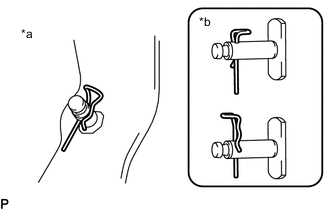

    2. A01SFZBC01
      *a Правильно
      *b Неправильно

      Подсоедините вилку штока главного цилиндра сцепления с помощью штифта вилки и установите новый фиксатор.

    3. для моделей без механизма разгрузки сцепления:

      Подсоедините пружину педали сцепления к штифту вилки и кронштейну педали сцепления, чтобы закрепить ее.

  15. ПРОВЕРЬТЕ И ОТРЕГУЛИРУЙТЕ ПЕДАЛЬ СЦЕПЛЕНИЯ В СБОРЕ

    Нажмите здесь Click here

  16. УСТАНОВИТЕ ВЕРХНЮЮ ЧАСТЬ ПАНЕЛИ ПРИБОРОВ В СБОРЕ

    Нажмите здесь Click here

  17. ПРОВЕРЬТЕ УРОВЕНЬ ЖИДКОСТИ В БАЧКЕ

    Нажмите здесь Click here
