ПЕДАЛЬ СЦЕПЛЕНИЯ УЗЛЫ И ДЕТАЛИ

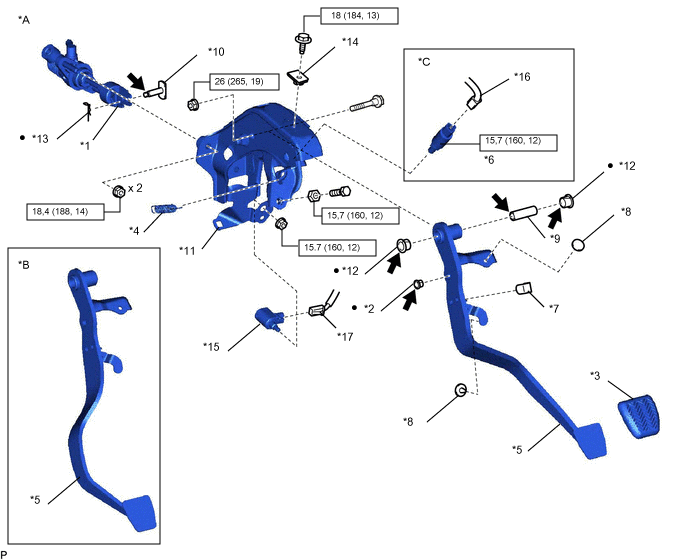

ИЛЛЮСТРАЦИЯ
| *A | для моделей без механизма разгрузки педали сцепления | *B | Для моделей с правосторонним рулевым управлением |
| *C | для моделей с переключателем муфты | - | - |
| *1 | ВИЛКА ШТОКА ГЛАВНОГО ЦИЛИНДРА СЦЕПЛЕНИЯ | *2 | ВТУЛКА ВИЛКИ ШТОКА ГЛАВНОГО ЦИЛИНДРА СЦЕПЛЕНИЯ |
| *3 | НАКЛАДКА ПЕДАЛИ СЦЕПЛЕНИЯ | *4 | ПРУЖИНА ПЕДАЛИ СЦЕПЛЕНИЯ |
| *5 | ПЕДАЛЬ СЦЕПЛЕНИЯ В СБОРЕ | *6 | ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ |
| *7 | ПОДУШКА № 1 ПЕДАЛИ СЦЕПЛЕНИЯ | *8 | ПОДУШКА № 2 ПЕДАЛИ СЦЕПЛЕНИЯ |
| *9 | КОЛЬЦО | *10 | ШТИФТ ВИЛКИ |
| *11 | КРОНШТЕЙН ПЕДАЛИ СЦЕПЛЕНИЯ В СБОРЕ | *12 | ВТУЛКА ПЕДАЛИ СЦЕПЛЕНИЯ |
| *13 | ФИКСАТОР | *14 | ФИКСАТОР ГАЙКИ |
| *15 | ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ | *16 | РАЗЪЕМ ПЕРЕКЛЮЧАТЕЛЯ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ |
| *17 | РАЗЪЕМ ПУСКОВОГО ПЕРЕКЛЮЧАТЕЛЯ МУФТЫ СЦЕПЛЕНИЯ | - | - |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
 |
Универсальная консистентная смазка | - | - |

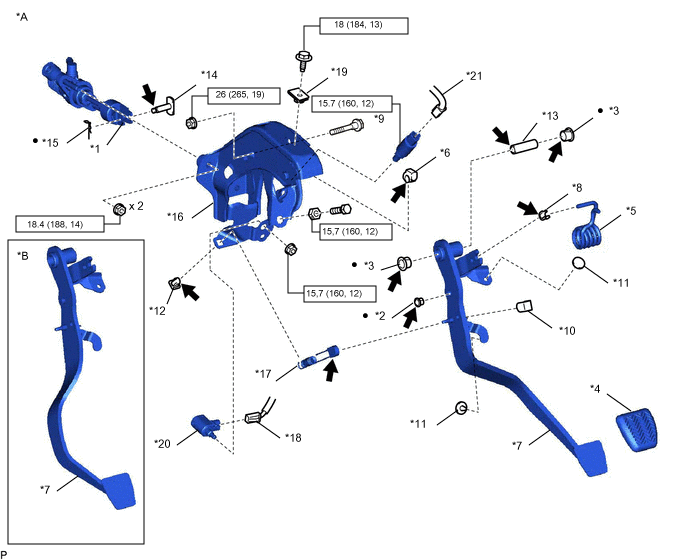

ИЛЛЮСТРАЦИЯ
| *A | для моделей с механизмом разгрузки педали сцепления | *B | Для моделей с правосторонним рулевым управлением |
| *1 | ВИЛКА ШТОКА ГЛАВНОГО ЦИЛИНДРА СЦЕПЛЕНИЯ | *2 | ВТУЛКА ВИЛКИ ШТОКА ГЛАВНОГО ЦИЛИНДРА СЦЕПЛЕНИЯ |
| *3 | ВТУЛКА ПЕДАЛИ СЦЕПЛЕНИЯ | *4 | НАКЛАДКА ПЕДАЛИ СЦЕПЛЕНИЯ |
| *5 | ПРУЖИНА ПЕДАЛИ СЦЕПЛЕНИЯ | *6 | ДЕРЖАТЕЛЬ ПРУЖИНЫ ПЕДАЛИ СЦЕПЛЕНИЯ |
| *7 | ПЕДАЛЬ СЦЕПЛЕНИЯ В СБОРЕ | *8 | ПОВОРОТНАЯ ВТУЛКА ПЕДАЛИ СЦЕПЛЕНИЯ |
| *9 | ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ | *10 | ПОДУШКА № 1 ПЕДАЛИ СЦЕПЛЕНИЯ |
| *11 | ПОДУШКА № 2 ПЕДАЛИ СЦЕПЛЕНИЯ | *12 | КРЮК ПРУЖИНЫ ПЕДАЛИ |
| *13 | МУФТА | *14 | ШТИФТ ВИЛКИ |
| *15 | ФИКСАТОР | *16 | КРОНШТЕЙН ПЕДАЛИ СЦЕПЛЕНИЯ В СБОРЕ |
| *17 | ПРУЖИНА ПЕДАЛИ С КРЕПЛЕНИЕМ | *18 | РАЗЪЕМ ПУСКОВОГО ПЕРЕКЛЮЧАТЕЛЯ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ |
| *19 | ФИКСАТОР ГАЙКИ | *20 | ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ |
| *21 | РАЗЪЕМ ПЕРЕКЛЮЧАТЕЛЯ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
| |
Универсальная консистентная смазка | - | - |
