ОХЛАДИТЕЛЬ РОГ УЗЛЫ И ДЕТАЛИ

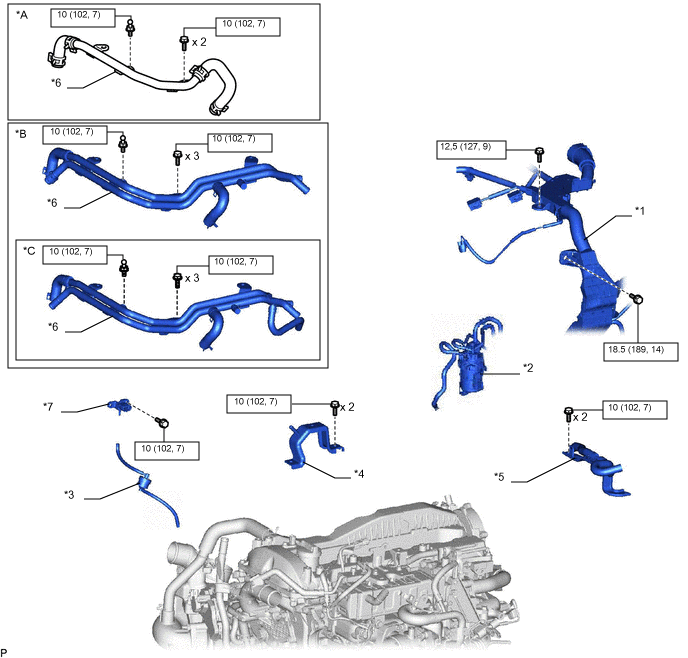

ИЛЛЮСТРАЦИЯ
| *A | Для моделей без отопителя | *B | Для моделей с отопителем |
| *C | Для моделей с DPF | - | - |
| *1 | ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ | *2 | ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ |
| *3 | ГАЗОВЫЙ ФИЛЬТР | *4 | КРОНШТЕЙН КРЫШКИ ДВИГАТЕЛЯ № 2 |
| *5 | ТРУБОПРОВОД МЕЖДУ ШЛАНГОМ И ШЛАНГОМ № 2 | *6 | ПЕРЕПУСКНОЙ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 2 |
| *7 | ДАТЧИК ДАВЛЕНИЯ НАДДУВА | - | - |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |
ИЛЛЮСТРАЦИЯ
| *A | для моделей с DPF | - | - |
| *1 | ТРУБА РОГ С ОХЛАДИТЕЛЕМ В СБОРЕ | *2 | КРОНШТЕЙН КЛАПАНА РОГ |
| *3 | ОХЛАДИТЕЛЬ РОГ № 1 И КЛАПАН РОГ № 2 В СБОРЕ С ЭЛЕКТРИЧЕСКИМ КЛАПАНОМ РОГ В СБОРЕ | *4 | ТРУБА РОГ № 2 |
| *5 | ПЕРЕПУСКНОЙ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 3 В СБОРЕ | *6 | ПЕРЕПУСКНОЙ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 4 В СБОРЕ |
| *7 | КОМПЛЕКТ ЭЛЕКТРОВАКУУМНОГО КЛАПАНА | *8 | ТОПЛИВНЫЙ ШЛАНГ № 4 |
| *9 | ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 9 | *10 | ПРОКЛАДКА |
| *11 | ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 8 | *12 | ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ |
| *13 | ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 7 | *14 | ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 17 |
| *15 | КРОНШТЕЙН ЖГУТА ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ | *16 | ШПИЛЬКА |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей без DPF | - | - |
| *1 | КРОНШТЕЙН КЛАПАНА РОГ | *2 | ОХЛАДИТЕЛЬ РОГ № 1 И КЛАПАН РОГ № 2 В СБОРЕ С ЭЛЕКТРИЧЕСКИМ КЛАПАНОМ РОГ В СБОРЕ |
| *3 | ТРУБА РОГ № 1 | *4 | ТРУБА РОГ № 2 |
| *5 | ПЕРЕПУСКНОЙ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 3 В СБОРЕ | *6 | ПЕРЕПУСКНОЙ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 4 В СБОРЕ |
| *7 | КОМПЛЕКТ ЭЛЕКТРОВАКУУМНОГО КЛАПАНА | *8 | ТОПЛИВНЫЙ ШЛАНГ № 4 |
| *9 | ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 9 | *10 | ПРОКЛАДКА |
| *11 | ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 8 | *12 | ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ |
| *13 | ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 7 | *14 | КРОНШТЕЙН ЖГУТА ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ |
| *15 | ШПИЛЬКА | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
ИЛЛЮСТРАЦИЯ
| *1 | ОХЛАДИТЕЛЬ РОГ № 1 | *2 | КЛАПАН РОГ № 2 В СБОРЕ С ЭЛЕКТРИЧЕСКИМ КЛАПАНОМ РОГ В СБОРЕ |
| *3 | ПРОКЛАДКА | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
