МОЛДИНГ РЕМНЯ ПЕРЕДНЕЙ ДВЕРИ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия, установки или замены деталей, выполненных в ходе снятия/установки молдинга ремня передней двери.

Необходимые процедуры после снятия/установки/замены деталей
Заменяемая деталь или процедура Необходимые процедуры Воздействия/нерабочие функции в случае невыполнения Линк
Отсоедините провод от отрицательного вывода аккумуляторной батареи. Двигайтесь на автомобиле до тех пор, пока работа системы запуска и останова не будет разрешена (приблизительно 5 - 60 минут) Система запуска и останова

Click here

Сохраните в памяти нейтральное положение рулевого колеса Предаварийная система безопасности

Click here


  • Дверное стекло

  • Направляющая дверного стекла

 Инициализируйте систему управления электрическими стеклоподъемниками

  • Функция травмобезопасности

  • Система управления электрическими стеклоподъемниками

  • Функция автоматического подъема и опускания

  • Функция дистанционного управления

  • Функция управления при выключении питания

  • Функция травмобезопасности

Click here

Tech Tips


  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

  • Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.

  • Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.

  • Полностью откройте стекло левой передней двери перед продолжением работ.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    CAUTION:

    Для моделей с подушкой безопасности занавесочного типа:

    Перед началом обслуживания тщательно изучите раздел "Меры предосторожности".

    B0027KR

    Для типа B:

    Нажмите здесь Click here

    Для типа C:

    Нажмите здесь Click here

    Note

    После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи.

    Нажмите здесь Click here

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    CAUTION:

    Для моделей с подушкой безопасности занавесочного типа:

    • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    • Развертывание подушки безопасности по какой-либо причине может привести к несчастному случаю.

    B002926

    Note

    После подсоединения провода необходимо инициализировать некоторые системы.

    Нажмите здесь Click here

  3. СНИМИТЕ ОБЛИЦОВКУ КРОНШТЕЙНА НИЖНЕЙ РАМЫ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесь Click here

  4. СНИМИТЕ ЛЕВЫЙ ПЕРЕДНИЙ ПОДЛОКОТНИК В СБОРЕ

    Нажмите здесь Click here

  5. СНИМИТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В СБОРЕ С ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ (со стороны водителя, для моделей с электрическими стеклоподъемниками)

    Нажмите здесь Click here

  6. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ С ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ (со стороны переднего пассажира, для моделей с электрическими стеклоподъемниками)

    Нажмите здесь Click here

  7. СНИМИТЕ РУЧКУ СТЕКЛОПОДЪЕМНИКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для моделей без электрических стеклоподъемников)

    Нажмите здесь Click here

  8. СНИМИТЕ ВНУТРЕННЮЮ ОПРАВУ РУЧКИ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесь Click here

  9. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ

    Нажмите здесь Click here

  10. СНИМИТЕ ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ

    Нажмите здесь Click here

  11. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесь Click here

  12. СНИМИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесь Click here

  13. СНИМИТЕ СТЕКЛО ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесь Click here

  14. СНИМИТЕ МОЛДИНГ РЕМНЯ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

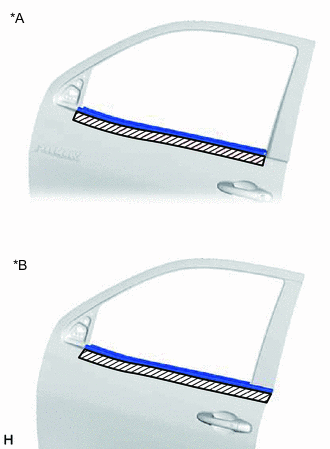

    1. B0028IGC02
      *A кроме моделей с двойной кабиной
      *B для моделей с двойной кабиной
      B00252Y Защитная клейкая лента

      Наклейте защитную клейкую ленту вокруг молдинга ремня левой передней двери.

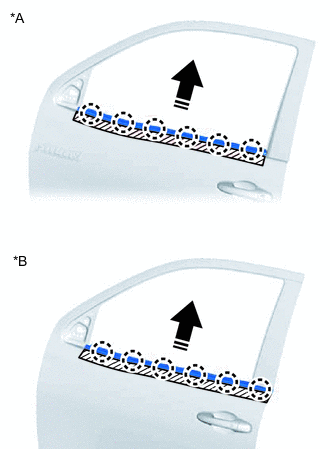

    2. B0028IJC03
      *A кроме моделей с двойной кабиной
      *B для моделей с двойной кабиной
      B0028XU Направление снятия

      С помощью съемника молдингов D расцепите захват и снимите молдинг ремня левой передней двери в сборе, как показано на рисунке.
