ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ (для моделей с левосторонним рулевым управлением)


    1. Проверьте переключатель освещения.

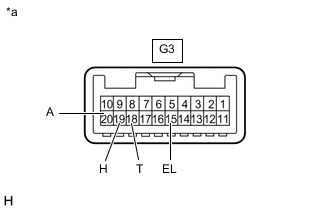

      1. A01LFM6C64
        *a

        Устройство с неподсоединенным жгутом проводов

        (переключатель света фар в сборе)

        Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Положение переключателя Заданные условия
        G3-18(T) - G3-15(EL) Выключенное положение переключателя освещения 10 кОм или более
        G3-19(H) - G3-15(EL)
        G3-20(A) - G3-15(EL) Переключатель освещения в положении AUTO Менее 1 Ом
        G3-18(T) - G3-15(EL) Переключатель освещения в положении TAIL Менее 1 Ом
        G3-19(H) - G3-15(EL) Переключатель освещения в положении HEAD Менее 1 Ом
        G3-18(T) - G3-15(EL)

        Если результат не соответствует заданному, замените переключатель света фар в сборе.

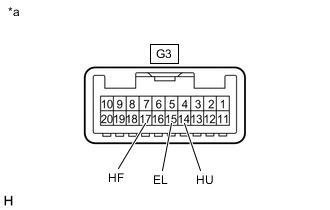

    2. A01LFM6C65
      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатель света фар в сборе)

      Проверьте переключатель света фар.


      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Положение переключателя Заданные условия
        G3-14(HU) - G3-15(EL) Переключатель света фар в положении FLASH Менее 1 Ом
        G3-17(HF) - G3-15(EL)
        G3-14(HU) - G3-15(EL) Переключатель света фар в положении HIGH Менее 1 Ом

        Если результат не соответствует заданному, замените переключатель света фар в сборе.

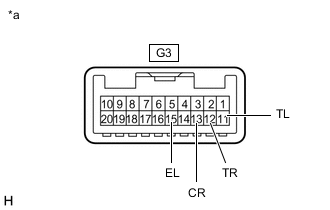

    3. A01LFM6C66
      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатель света фар в сборе)

      Проверьте переключатель указателей поворота.


      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Положение переключателя Заданные условия
        G3-12(TR) - G3-15(EL) Переключатель указателей поворота в нейтральном положении 10 кОм или более
        G3-11 (TL) - G3-15 (EL)
        G3-12(TR) - G3-15(EL)

        Переключатель указателя поворота в положении поворота вправо

        (условие автоматического выключения)

        		 Менее 1 Ом
        G3-12(TR) - G3-15(EL)

        Переключатель указателя поворота в положении поворота вправо

        (условие срабатывания защелки выключения)

        		 Менее 1 Ом
        G3-12(TR) - G3-13(CR)
        G3-13(CR) - G3-15(EL)
        G3-11 (TL) - G3-15 (EL)

        Переключатель указателя поворота в положении поворота влево

        (условие автоматического выключения)

        		 Менее 1 Ом
        G3-11 (TL) - G3-15 (EL)

        Переключатель указателя поворота в положении поворота влево

        (условие срабатывания защелки выключения)

        		 Менее 1 Ом
        G3-11(TL) - G3-13(CR)
        G3-13(CR) - G3-15(EL)

        Tech Tips


        • Под условием автоматического выключения обозначает возврат переключателя указателей поворота в нейтральное положение после отпускания руки с переключателя (переключатель отводится от нейтрального положения в пределах 7°).

        • Под условием срабатывания защелки выключения обозначает состояние, при котором переключатель указателей поворота не возвращается в нейтральное положение даже после отпускания руки с переключателя (переключатель отводится от нейтрального положения в пределах 12°).

        Если результат не соответствует заданному, замените переключатель света фар в сборе.

    4. Проверьте переднюю противотуманную фару.

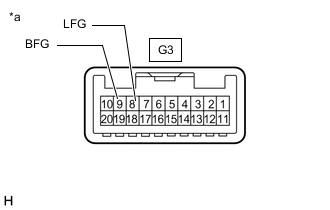

      1. A01LFM6C67
        *a

        Устройство с неподсоединенным жгутом проводов

        (переключатель света фар в сборе)

        Для моделей без системы автоматического управления освещением:

        Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Положение переключателя Заданные условия
        G3-9(BFG) - G3-8(LFG) Переключатель передних противотуманных фар выключен 10 кОм или более
        G3-9(BFG) - G3-8(LFG) Переключатель передних противотуманных фар включен Менее 1 Ом

        Если результат не соответствует заданному, замените переключатель света фар в сборе.

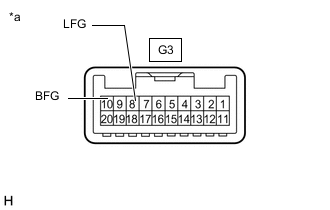

      2. A01LFM6C68
        *a

        Устройство с неподсоединенным жгутом проводов

        (переключатель света фар в сборе)

        Для моделей с системой автоматического управления освещением:

        Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Положение переключателя Заданные условия
        G3-10(BFG) - G3-8(LFG) Переключатель передних противотуманных фар выключен 10 кОм или более
        G3-10(BFG) - G3-8(LFG) Переключатель передних противотуманных фар включен Менее 1 Ом

        Если результат не соответствует заданному, замените переключатель света фар в сборе.

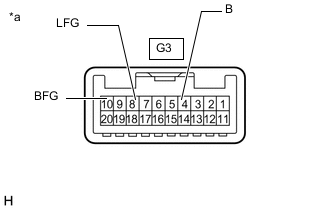

    5. A01LFM6C69
      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатель света фар в сборе)

      Проверьте переключатель задних противотуманных фонарей.


      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Положение переключателя Заданные условия
        G3-4(B) - G3-8(LFG) Переключатель задних противотуманных фонарей выключен 10 кОм или более
        G3-4 (B) - G3-10 (BFG)
        G3-4(B) - G3-8(LFG) Переключатель задних противотуманных фонарей включен Менее 1 Ом
        G3-4 (B) - G3-10 (BFG)

        Если результат не соответствует заданному, замените переключатель света фар в сборе.

  2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ (для моделей с правосторонним рулевым управлением)


    1. Проверьте переключатель освещения.

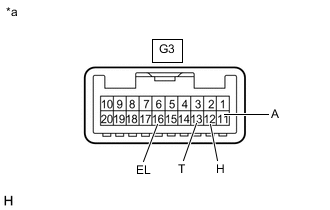

      1. A01LFM6C59
        *a

        Устройство с неподсоединенным жгутом проводов

        (переключатель света фар в сборе)

        Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Положение переключателя Заданные условия
        G3-12(H) - G3-16(EL) Выключенное положение переключателя освещения 10 кОм или более
        G3-13(T) - G3-16(EL)
        G3-11(A) - G3-16(EL) Переключатель освещения в положении AUTO Менее 1 Ом
        G3-13(T) - G3-16(EL) Переключатель освещения в положении TAIL Менее 1 Ом
        G3-12(H) - G3-16(EL) Переключатель освещения в положении HEAD Менее 1 Ом
        G3-13(T) - G3-16(EL)

        Если результат не соответствует заданному, замените переключатель света фар в сборе.

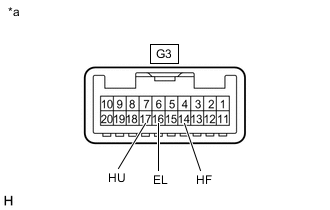

    2. A01LFM6C60
      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатель света фар в сборе)

      Проверьте переключатель света фар.


      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Положение переключателя Заданные условия
        G3-14(HF) - G3-16(EL) Переключатель света фар в положении FLASH Менее 1 Ом
        G3-17(HU) - G3-16(EL)
        G3-17(HU) - G3-16(EL) Переключатель света фар в положении HIGH Менее 1 Ом

        Если результат не соответствует заданному, замените переключатель света фар в сборе.

    3. A01LFM6C61
      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатель света фар в сборе)

      Проверьте переключатель указателей поворота.


      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Положение переключателя Заданные условия
        G3-20(TR) - G3-16(EL) Переключатель указателей поворота в нейтральном положении 10 кОм или более
        G3-19 (TL) - G3-16 (EL)
        G3-20(TR) - G3-16(EL)

        Переключатель указателя поворота в положении поворота вправо

        (условие автоматического выключения)

        		 Менее 1 Ом
        G3-20(TR) - G3-16(EL)

        Переключатель указателя поворота в положении поворота вправо

        (условие срабатывания защелки выключения)

        		 Менее 1 Ом
        G3-20(TR) - G3-18(CR)
        G3-18(CR) - G3-16(EL)
        G3-19 (TL) - G3-16 (EL)

        Переключатель указателя поворота в положении поворота влево

        (условие автоматического выключения)

        		 Менее 1 Ом
        G3-19 (TL) - G3-16 (EL)

        Переключатель указателя поворота в положении поворота влево

        (условие срабатывания защелки выключения)

        		 Менее 1 Ом
        G3-19(TL) - G3-18(CR)
        G3-18(CR) - G3-16(EL)

        Tech Tips


        • Под условием автоматического выключения обозначает возврат переключателя указателей поворота в нейтральное положение после отпускания руки с переключателя (переключатель отводится от нейтрального положения в пределах 7°).

        • Под условием срабатывания защелки выключения обозначает состояние, при котором переключатель указателей поворота не возвращается в нейтральное положение даже после отпускания руки с переключателя (переключатель отводится от нейтрального положения в пределах 12°).

        Если результат не соответствует заданному, замените переключатель света фар в сборе.

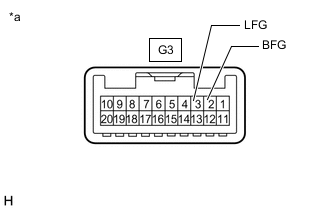

    4. A01LFM6C62
      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатель света фар в сборе)

      Проверьте переднюю противотуманную фару.


      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Положение переключателя Заданные условия
        G3-2(BFG) - G3-3(LFG) Переключатель передних противотуманных фар выключен 10 кОм или более
        G3-2(BFG) - G3-3(LFG) Переключатель передних противотуманных фар включен Менее 1 Ом

        Если результат не соответствует заданному, замените переключатель света фар в сборе.
