СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с левосторонним рулевым управлением) КОНТАКТЫ ЭБУ

Note


  • После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи.

    Нажмите здесь Click here

  • Выключите зажигание перед измерением сопротивления между линиями главной и вспомогательной (отводной) шин CAN.

  • Выключите зажигание перед проверкой короткого замыкания шины CAN на массу.

  • Перед измерением сопротивления шины CAN, выключите зажигание и оставьте автомобиль в покое на 1 минуту или более, не приводя в действие ключ, любые другие переключатели и не открывая/закрывая двери. После этого отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и перед измерением сопротивления оставьте автомобиль в покое на 1 минуту или более.

  • В данном разделе приведены стандартные значения для всех компонентов, связанных с CAN.

Tech Tips


  • Управление выключателем зажигания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.

  • Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.


  1. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1


    1. Проверьте разъем распределительного блока шины CAN № 1.

      Tech Tips

      Разъемы, подключенные к разъему распределительного блока шины CAN, можно различать по цвету шин CAN. После отсоединения разъемов от разъема распределительного блока шины CAN подсоединение разъемов к ненадлежащим местам разъема распределительного блока шины CAN не влияет на работу системы. Однако желательно подсоединять разъемы к соответствующим местам, чтобы не повредить проводку, например, в результате натяжения жгутов, а также облегчить последующие обслуживание.


      1. Схема соединений

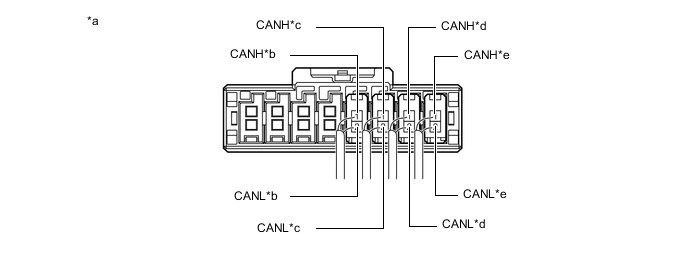

        A01UCIXC01
        *a

        Устройство с подсоединенным жгутом проводов

        (разъем распределительного блока шины CAN № 1)

        		 *b К ЭБУ электропривода наружного зеркала в сборе (со стороны переднего пассажира)
        *c к блоку электропривода правой раздвижной двери *d к разъему № 5 распределительного блока шины CAN
        *e к ЭБУ левой фары - -

      2. Схема соединений устройств, подключенных к разъему распределительного блока шины CAN № 1.

        Номера контактов (обозначения) Цвет проводки Куда подсоединить
        G86-1 (CANH) SB

        ЭБУ электропривода наружного зеркала в сборе (со стороны переднего пассажира)

        (для вспомогательной шины 1)
        G86-2 (CANL) W
        G85-1 (CANH) LG

        Блок электропривода правой раздвижной двери

        (для вспомогательной шины 1)
        G85-2 (CANL) W
        G84-1 (CANH) BE

        Разъем распределительного блока шины CAN № 5

        (для вспомогательной шины 1)
        G84-2 (CANL) W
        G83-1 (CANH) B

        ЭБУ управления левой фарой

        (для вспомогательной шины 1)
        G83-2 (CANL) W

  2. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2


    1. Проверьте разъем распределительного блока шины CAN № 2.

      Tech Tips

      Разъемы, подключенные к разъему распределительного блока шины CAN, можно различать по цвету шин CAN. После отсоединения разъемов от разъема распределительного блока шины CAN подсоединение разъемов к ненадлежащим местам разъема распределительного блока шины CAN не влияет на работу системы. Однако желательно подсоединять разъемы к соответствующим местам, чтобы не повредить проводку, например, в результате натяжения жгутов, а также облегчить последующее обслуживание.


      1. Схема соединений

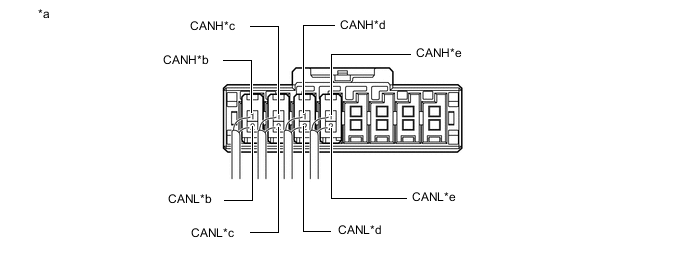

        A01UDMAC01
        *a

        Устройство с подсоединенным жгутом проводов

        (разъем распределительного блока шины CAN № 2)

        		 *b к контакту распределительного блока шины CAN № 2
        *c К ЭБУ сетевого шлюза *d

        К ЭБУ системы помощи при парковке

        (для моделей с системой панорамного обзора)
        *e

        к внутреннему зеркалу заднего вида в сборе

        (для моделей с системой автоматического включения дальнего света)

        		 - -

      2. Схема соединений устройств, подключенных к разъему распределительного блока шины CAN № 2.

        Номера контактов (обозначения) Цвет проводки Куда подсоединить
        G88-1 (CANH) В

        Контакт распределительного блока шины CAN № 2

        (для вспомогательной шины 2)
        G88-2 (CANL) W
        G89-1 (CANH) BE

        ЭБУ сетевого шлюза

        (для вспомогательной шины 2)
        G89-2 (CANL) W
        G92-1 (CANH) Y

        ЭБУ системы помощи при парковке*1

        (для вспомогательной шины 2)
        G92-2 (CANL) W
        G93-1 (CANH) R

        Внутреннее зеркало заднего вида в сборе*2

        (для вспомогательной шины 2)
        G93-2 (CANL) W

        • *1: для моделей с системой панорамного обзора

        • *2: для моделей с системой автоматического включения дальнего света

  3. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 3


    1. Проверьте разъем распределительного блока шины CAN № 3.


      1. Схема соединений

        A01UE4NC69
        *a

        Вид спереди разъема со стороны жгута проводов:

        (к разъему распределительного блока шины CAN № 3)

        		 *b К DLC3
        *c к датчику положения рулевого колеса *d К ECM
        *e К главному ЭБУ кузова (бортовому ЭБУ сети мультиплексной связи) *f К ЭБУ системы SRS в сборе
        *g К ЭБУ стояночного тормоза в сборе *h к ЭБУ системы противоскольжения (блоку управления рабочими цилиндрами тормозов)
        *i к разъему № 4 распределительного блока шины CAN *j

        К приемнику системы навигации в сборе

        (для моделей с приемником системы навигации)
        *k

        к радиоприемнику с дисплеем в сборе

        (для моделей с радиоприемником с дисплеем)

        		 *l к ЭБУ рулевого управления с усилителем в сборе

      2. Схема соединений устройств, подключенных к разъему распределительного блока шины CAN № 3.

        Номера контактов (обозначения) Цвет проводки Куда подсоединить
        G97-1 (CANH) В

        DLC3

        (для шины V)
        G97-11 (CANL) W
        G97-2 (CANH) BE

        Датчик положения рулевого колеса

        (для шины V)
        G97-12 (CANL) W
        G97-3 (CANH) LG

        ECM

        (для шины V)
        G97-13 (CANL) W
        G97-4 (CANH) R

        Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

        (для шины V)
        G97-14 (CANL) W
        G97-5 (CANH) Y

        ЭБУ системы SRS в сборе

        (для шины V)
        G97-15 (CANL) W
        G97-6 (CANH) G

        ЭБУ стояночного тормоза в сборе

        (для шины V)
        G97-16 (CANL) W
        G97-7 (CANH) GR

        ЭБУ системы противоскольжения (блок управления рабочими цилиндрами тормозов в сборе)

        (для шины V)
        G97-17 (CANL) W
        G97-8 (CANH) B

        Разъем распределительного блока шины CAN № 4

        (для шины V)
        G97-18 (CANL) W
        G97-9 (CANH) L

        Приемник системы навигации в сборе*1

        (для шины V)
        G97-19 (CANL) W
        G97-9 (CANH) L

        Радиоприемник с дисплеем в сборе*2

        (для шины V)
        G97-19 (CANL) W
        G97-10 (CANH) P

        ЭБУ рулевого управления с усилителем

        (для шины V)
        G97-20 (CANL) W

        • *1: для моделей с приемником системы навигации

        • *2: для моделей с радиоприемником с дисплеем

  4. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 4


    1. Проверьте разъем распределительного блока шины CAN № 4.


      1. Схема соединений

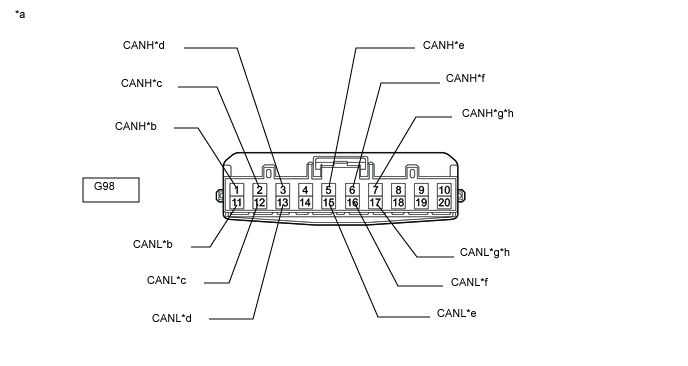

        A01UE4NC70
        *a

        Вид спереди разъема со стороны жгута проводов:

        (к разъему распределительного блока шины CAN № 4)

        		 *b к разъему № 3 распределительного блока шины CAN
        *c К щитку приборов в сборе *d к ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
        *e К блоку управления системой кондиционирования *f к ЭБУ предупреждения о недопустимой дистанции
        *g

        К ЭБУ сетевого шлюза

        (для моделей с ЭБУ сетевого шлюза)

        		 *h

        к дополнительному разъему (ЭБУ буфера шины)

        (для моделей без ЭБУ сетевого шлюза)

      2. Схема соединений устройств, подключенных к разъему распределительного блока шины CAN № 4.

        Номера контактов (обозначения) Цвет проводки Куда подсоединить
        G98-1 (CANH) B

        Разъем распределительного блока шины CAN № 3

        (для шины V)
        G98-11 (CANL) W
        G98-2 (CANH) Y

        Щиток приборов в сборе

        (для шины V)
        G98-12 (CANL) W
        G98-3 (CANH) G

        ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

        (для шины V)
        G98-13 (CANL) W
        G98-5 (CANH) BE

        Блок управления системой кондиционирования в сборе

        (для шины V)
        G98-15 (CANL) W
        G98-6 (CANH) LG

        ЭБУ предупреждения о недопустимой дистанции

        (для шины V)
        G98-16 (CANL) W
        G98-7 (CANH) P

        ЭБУ сетевого шлюза*1

        (для шины V)
        G98-17 (CANL) W
        G98-7 (CANH) P

        Дополнительный разъем (ЭБУ буфера шины)*2

        (для шины V)
        G98-17 (CANL) W

        • *1: Для моделей с ЭБУ сетевого шлюза

        • *2: для моделей без ЭБУ сетевого шлюза

  5. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 5


    1. Проверьте разъем распределительного блока шины CAN № 5.

      Tech Tips

      Разъемы, подключенные к разъему распределительного блока шины CAN, можно различать по цвету шин CAN. После отсоединения разъемов от разъема распределительного блока шины CAN подсоединение разъемов к ненадлежащим местам разъема распределительного блока шины CAN не влияет на работу системы. Однако желательно подсоединять разъемы к соответствующим местам, чтобы не повредить проводку, например, в результате натяжения жгутов, а также облегчить последующие обслуживание.


      1. Схема соединений

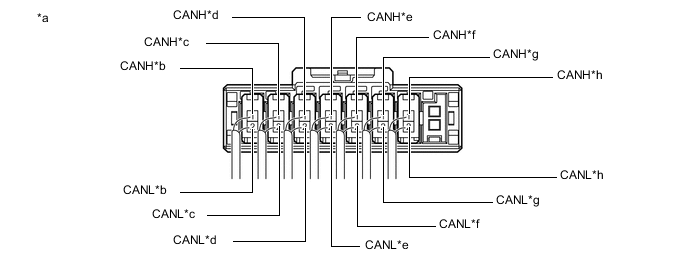

        A01UCWVC01
        *a

        Устройство с подсоединенным жгутом проводов

        (разъем распределительного блока шины CAN № 5)

        		 *b К главному ЭБУ кузова (бортовому ЭБУ сети мультиплексной связи)
        *c к разъему № 1 распределительного блока шины CAN *d к реле управления освещением салона
        *e к блоку электропривода левой раздвижной двери *f к блоку электропривода двери багажного отделения
        *g К ЭБУ электропривода наружного зеркала в сборе (со стороны водителя) *h к переключателю электропривода левого переднего сиденья

      2. Схема соединений устройств, подключенных к разъему распределительного блока шины CAN № 5.

        Номера контактов (обозначения) Цвет проводки Куда подсоединить
        G99-1 (CANH) G

        Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

        (для вспомогательной шины 1)
        G99-2 (CANL) W
        G100-1 (CANH) BE

        Разъем распределительного блока шины CAN № 1

        (для вспомогательной шины 1)
        G100-2 (CANL) W
        G101-1 (CANH) V

        Реле управления освещением салона

        (для вспомогательной шины 1)
        G101-2 (CANL) W
        G102-1 (CANH) P

        Блок электропривода левой раздвижной двери

        (для вспомогательной шины 1)
        G102-2 (CANL) W
        G103-1 (CANH) L

        Блок электропривода двери багажного отделения

        (для вспомогательной шины 1)
        G103-2 (CANL) W
        G104-1 (CANH) SB

        ЭБУ электропривода наружного зеркала в сборе (со стороны водителя)

        (для вспомогательной шины 1)
        G104-2 (CANL) W
        G105-1 (CANH) GR

        Переключатель электропривода левого переднего сиденья

        (для вспомогательной шины 1)
        G105-2 (CANL) W

  6. КОНТАКТ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2


    1. Проверьте контакт распределительного блока шины CAN № 2.


      1. Схема соединений

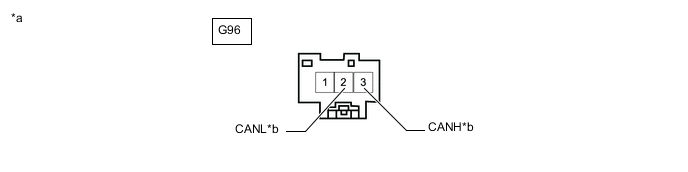

        A01UDGZC43
        *a

        Вид спереди разъема со стороны жгута проводов:

        (к контакту распределительного блока шины CAN № 2)

        		 *b к разъему № 2 распределительного блока шины CAN

      2. Схема соединений устройств, подключенных к контакту распределительного блока шины CAN № 2.

        Номера контактов (обозначения) Цвет проводки Куда подсоединить
        G96-3 (CANH) В

        Разъем распределительного блока шины CAN № 2

        (для вспомогательной шины 2)
        G96-2 (CANL) W

  7. DLC3


    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      A01UFDSC28
      *1 DLC3 - -

    3. ECM

      A01UDHYC04
      4. *a

      Устройство с неподсоединенным жгутом проводов

      (ECM)

      		 - -

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

  2. Отсоедините разъемы A53 и D73 ЕСМ.

  3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    A01UDFSC12
    *a

    Вид спереди разъема со стороны жгута проводов:

    (к ECM)

    		 - -

  4. ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

    A01UD6PC04
    5. *a

    Устройство с неподсоединенным жгутом проводов

    (ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе))

    		 - -

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

  2. Отсоедините разъем G22 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

  3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    A01UCCHC04
    *a

    Вид спереди разъема со стороны жгута проводов:

    (к ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе))

    		 - -

  4. ЭБУ СЕТЕВОГО ШЛЮЗА (для моделей с ЭБУ сетевого шлюза)

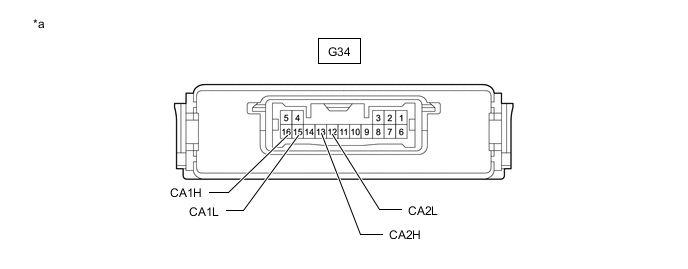

    A01UDFTC20
    5. *a

    Устройство с неподсоединенным жгутом проводов

    (ЭБУ сетевого шлюза)

    		 - -

    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

    2. Отсоедините разъем G34 ЭБУ сетевого шлюза.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

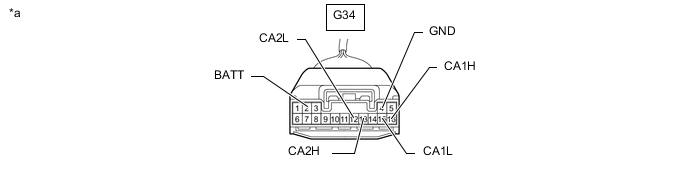

      A01UD94C07
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ сетевого шлюза)

      		 - -

    4. ЛЕВЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

      A01UEVUC05
      5. *1 Левый распределительный блок в сборе - -
      A01UCWDC03
      *a

      Устройство с неподсоединенным жгутом проводов

      (главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи))

      		 - -

      1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

      2. Отсоедините разъемы G62 и G63 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).

      3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

        A01UF2DC04
        *1 DLC3 - -
        *a

        Вид спереди разъема со стороны жгута проводов:

        (к главному ЭБУ кузова (бортовому ЭБУ сети мультиплексной связи))

        		 - -

      4. ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ

        A01UEU0C20
        5. *a

        Устройство с неподсоединенным жгутом проводов

        (ЭБУ рулевого управления с усилителем)

        		 - -

        1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

        2. Отсоедините разъемы G20 и G53 ЭБУ рулевого управления с усилителем.

        3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

          A01UDQKC14
          *a

          Вид спереди разъема со стороны жгута проводов:

          (к ЭБУ рулевого управления с усилителем в сборе)

          		 - -

        4. ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ)


          1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

          2. Отсоедините разъем A50 ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов).

          3. A01UD32C06
          5. *a

          Вид спереди разъема со стороны жгута проводов:

          (к ЭБУ системы противоскольжения (блоку управления рабочими цилиндрами тормозов))

          Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

        5. ЭБУ СИСТЕМЫ SRS В СБОРЕ

          A01UDGKC03
          6. *a

          Устройство с неподсоединенным жгутом проводов

          (ЭБУ системы SRS в сборе)

          		 - -

          1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

          2. Отсоедините разъем G14 ЭБУ системы SRS.

          3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

            A01UEIBC03
            *1 DLC3 - -
            *a

            Вид спереди разъема со стороны жгута проводов:

            (к ЭБУ системы SRS в сборе)

            		 - -

          4. ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА

            A01UDZZC03
            5. *a

            Устройство с неподсоединенным жгутом проводов

            (датчик положения рулевого колеса)

            		 - -

            1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

            2. Отсоедините разъем G12 датчика положения рулевого колеса.

              A01UEZGC10
              *a

              Вид спереди разъема со стороны жгута проводов:

              (к датчику положения рулевого колеса)

              		 - -

            3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

            4. БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ


              1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

              2. A01UFI3C64
              5. *a

              Вид спереди разъема со стороны жгута проводов:

              (к блоку управления системой кондиционирования)

              Отсоедините разъем G36 блока управления системой кондиционирования.

            5. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

            6. ЩИТОК ПРИБОРОВ В СБОРЕ

              A01UENPC06
              7. *a

              Устройство с неподсоединенным жгутом проводов

              (щиток приборов в сборе)

              		 - -

              1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

              2. Отсоедините разъем G16 щитка приборов.

              3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

                A01UDCNC04
                *a

                Вид спереди разъема со стороны жгута проводов:

                (к щитку приборов в сборе)

                		 - -

              4. ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ

                A01UCUOC04
                5. *a

                Устройство с неподсоединенным жгутом проводов

                (ЭБУ предупреждения о недопустимой дистанции в сборе)

                		 - -

                1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                2. Отсоедините разъем G59 ЭБУ предупреждения о недопустимой дистанции.

                3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

                  A01UF7HC04
                  *1 DLC3 - -
                  *a

                  Вид спереди разъема со стороны жгута проводов:

                  (к ЭБУ предупреждения о недопустимой дистанции)

                  		 - -

                4. ЭБУ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ


                  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                  2. Отсоедините разъемы K14 и K15 ЭБУ стояночного тормоза.

                  3. A01UE2ZC11
                  5. *a

                  Вид спереди разъема со стороны жгута проводов:

                  (к ЭБУ стояночного тормоза в сборе)

                  Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

                5. ДОПОЛНИТЕЛЬНЫЙ РАЗЪЕМ (ЭБУ БУФЕРА ШИНЫ) (для моделей без ЭБУ сетевого шлюза)


                  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                  2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

                    A01UDQ6C01
                  6. *1 DLC3 - -
                  *a

                  Вид спереди разъема со стороны жгута проводов:

                  (к дополнительному разъему (ЭБУ буфера шины))

                  		 - -

                6. ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ (для моделей с приемником системы навигации, с системой панорамного обзора)


                  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                  2. Отсоедините разъемы F1 и F3 приемника системы навигации в сборе.

                  3. A01UDBTC32
                  7. *a

                  Вид спереди разъема со стороны жгута проводов:

                  (к приемнику системы навигации в сборе)

                  Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

                7. ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ (для моделей с приемником системы навигации, без системы панорамного обзора)


                  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                  2. Отсоедините разъемы F1 и F3 приемника системы навигации в сборе.

                  3. A01UDBTC32
                  8. *a

                  Вид спереди разъема со стороны жгута проводов:

                  (к приемнику системы навигации в сборе)

                  Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

                8. РАДИОПРИЕМНИК С ДИСПЛЕЕМ (для моделей с радиоприемником с дисплеем, с системой навигации)


                  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                  2. Отсоедините разъемы F37 и F39 радиоприемника с дисплеем в сборе.

                  3. A01UDBTC34
                  9. *a

                  Вид спереди разъема со стороны жгута проводов:

                  (к радиоприемнику с дисплеем в сборе)

                  Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

                9. РАДИОПРИЕМНИК С ДИСПЛЕЕМ (для моделей с радиоприемником с дисплеем, без системы навигации)


                  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                  2. Отсоедините разъемы F37 и F39 радиоприемника с дисплеем в сборе.

                  3. A01UDBTC34
                  10. *a

                  Вид спереди разъема со стороны жгута проводов:

                  (к радиоприемнику с дисплеем в сборе)

                  Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

                10. ЭБУ УПРАВЛЕНИЯ ЛЕВОЙ ФАРОЙ В СБОРЕ

                  A01UD8JC03
                  11. *a

                  Устройство с неподсоединенным жгутом проводов

                  (ЭБУ управления левой фарой в сборе)

                  		 - -

                  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                  2. Отсоедините разъем A28 ЭБУ управления левой фарой.

                  3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

                    A01UEHZC03
                    *1 DLC3 - -
                    *a

                    Вид спереди разъема со стороны жгута проводов:

                    (к ЭБУ левой фары)

                    		 - -

                  4. ЭБУ ЭЛЕКТРОПРИВОДА НАРУЖНОГО ЗЕРКАЛА В СБОРЕ (со стороны водителя)

                    A01UERPC06
                    5. *a

                    Устройство с неподсоединенным жгутом проводов

                    (ЭБУ электропривода наружного зеркала в сборе (со стороны водителя))

                    		 - -

                    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                    2. Отсоедините разъем I28 ЭБУ электропривода наружного зеркала (со стороны водителя).

                    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

                      A01UF0NC06
                      *a

                      Вид спереди разъема со стороны жгута проводов:

                      (ЭБУ электропривода наружного зеркала в сборе (со стороны водителя))

                      		 - -

                    4. ЭБУ ЭЛЕКТРОПРИВОДА НАРУЖНОГО ЗЕРКАЛА В СБОРЕ (со стороны переднего пассажира)

                      A01UERPC05
                      5. *a

                      Устройство с неподсоединенным жгутом проводов

                      (ЭБУ электропривода наружного зеркала в сборе (со стороны переднего пассажира))

                      		 - -

                      1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                      2. Отсоедините разъем I13 ЭБУ электропривода наружного зеркала (со стороны переднего пассажира).

                        A01UF0NC05
                        *a

                        Вид спереди разъема со стороны жгута проводов:

                        (к ЭБУ электропривода наружного зеркала в сборе (со стороны переднего пассажира))

                        		 - -

                      3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

                      4. ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ

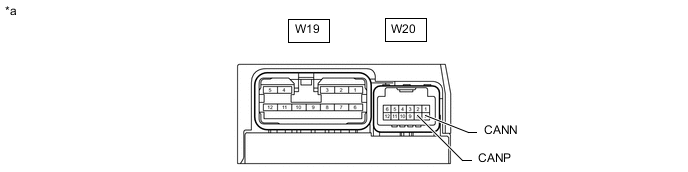

                        A01UF6YC03
                        5. *a

                        Устройство с неподсоединенным жгутом проводов

                        (переключатель электропривода левого переднего сиденья)

                        		 - -

                        1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                        2. Отсоедините разъемы W19 и W20 переключателя электропривода левого переднего сиденья.

                        3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

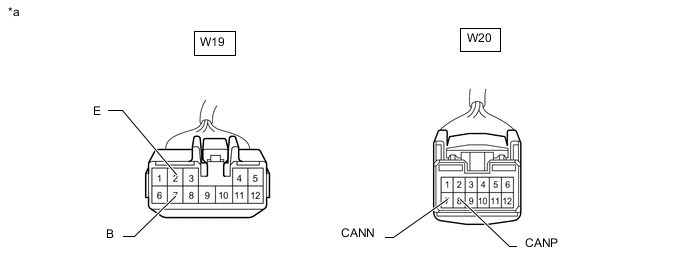

                          A01UE2BC07
                          *a

                          Вид спереди разъема со стороны жгута проводов:

                          (к переключателю электропривода левого переднего сиденья)

                          		 - -

                        4. БЛОК АВТОМАТИЗИРОВАННОГО ПРИВОДА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ


                          1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                          2. Отсоедините разъем K22 блока электропривода двери багажного отделения.

                          3. A01UDB8C04
                          5. *a

                          Вид спереди разъема со стороны жгута проводов:

                          (к блоку электропривода двери багажного отделения)

                          Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

                        5. БЛОК ЭЛЕКТРОПРИВОДА ЛЕВОЙ РАЗДВИЖНОЙ ДВЕРИ


                          1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                          2. Отсоедините разъем K19 блока электропривода левой раздвижной двери.

                          3. A01UD7AC32
                          6. *a

                          Вид спереди разъема со стороны жгута проводов:

                          (к блоку электропривода левой раздвижной двери)

                          Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

                        6. БЛОК ЭЛЕКТРОПРИВОДА ПРАВОЙ РАЗДВИЖНОЙ ДВЕРИ


                          1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                          2. Отсоедините разъем L15 блока электропривода правой раздвижной двери.

                          3. A01UD7AC33
                          7. *a

                          Вид спереди разъема со стороны жгута проводов:

                          (к блоку электропривода правой раздвижной двери)

                          Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

                        7. РЕЛЕ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ САЛОНА


                          1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                          2. Отсоедините разъем S30 реле управления освещением салона.

                          3. A01UEDHC04
                          8. *a

                          Вид спереди разъема со стороны жгута проводов:

                          (к реле управления освещением салона)

                          Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

                        8. ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (для моделей с системой автоматического включения дальнего света)

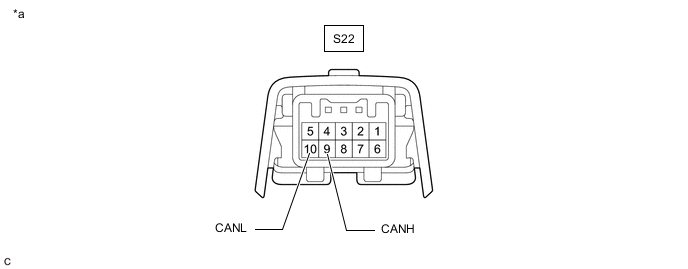

                          A01UE1AC03
                          9. *a

                          Устройство с неподсоединенным жгутом проводов

                          (внутреннее зеркало заднего вида в сборе)

                          		 - -

                          1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                          2. Отсоедините разъем S22 внутреннего зеркала заднего вида в сборе.

                          3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

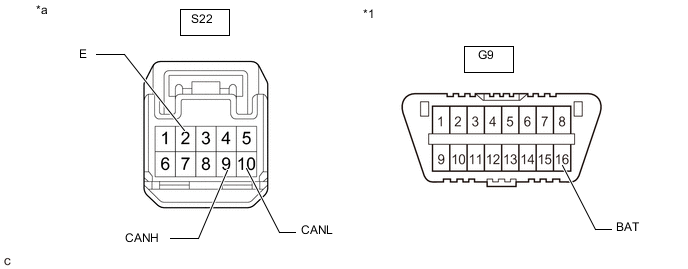

                            A01UD9CC01
                            *1 DLC3 - -
                            *a

                            Вид спереди разъема со стороны жгута проводов:

                            (к внутреннему зеркалу заднего вида в сборе)

                            		 - -

                          4. ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ (для моделей с системой панорамного обзора)


                            1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                            2. Отсоедините разъем F9 ЭБУ системы помощи при парковке.

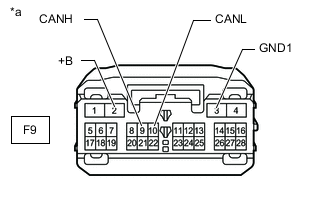

                            3. A01UF57C20
                            5. *a

                            Вид спереди разъема со стороны жгута проводов:

                            (к ЭБУ системы помощи при парковке)

                            Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
