СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с левосторонним рулевым управлением) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

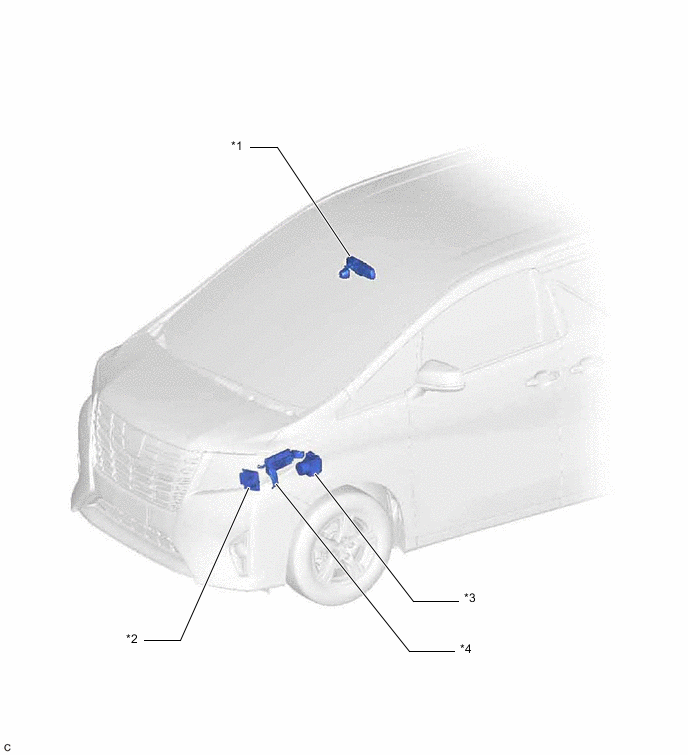

ИЛЛЮСТРАЦИЯ
| *1 | ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (для моделей с системой автоматического включения дальнего света) |
*2 | ЭБУ УПРАВЛЕНИЯ ЛЕВОЙ ФАРОЙ В СБОРЕ |
| *3 | ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ) | *4 | ECM |

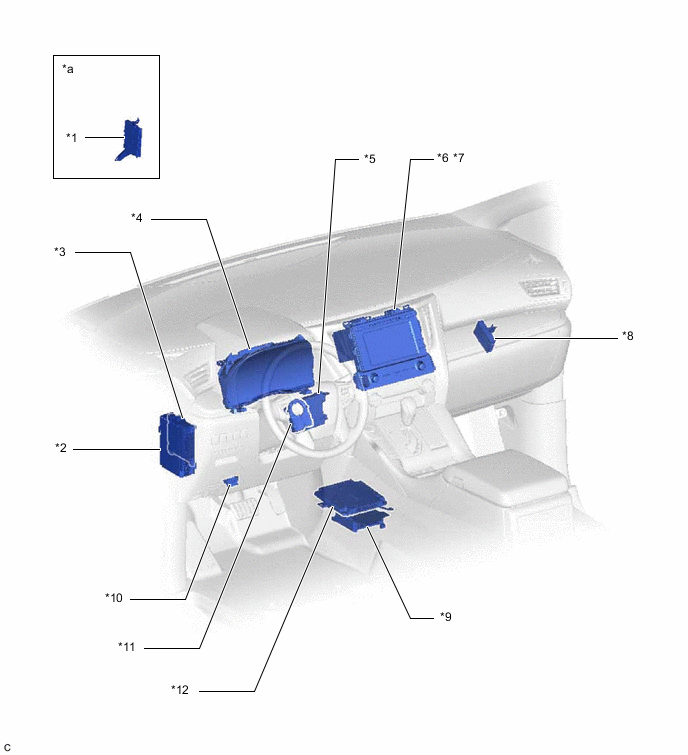

ИЛЛЮСТРАЦИЯ
| *1 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) | *2 | ЛЕВЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК В СБОРЕ |
| *3 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *4 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *5 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ | *6 | РАДИОПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (для моделей с приемником системы навигации) |
| *7 | РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ (для моделей с радиоприемником с дисплеем) |
*8 | ЭБУ СЕТЕВОГО ШЛЮЗА (для моделей с ЭБУ сетевого шлюза) |
| *9 | ЭБУ СИСТЕМЫ SRS В СБОРЕ | *10 | DLC3 |
| *11 | ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА | *12 | ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ (для моделей с системой панорамного обзора) |
| *a | Установочное положение детали приводится в бюллетене технического обслуживания. | - | - |

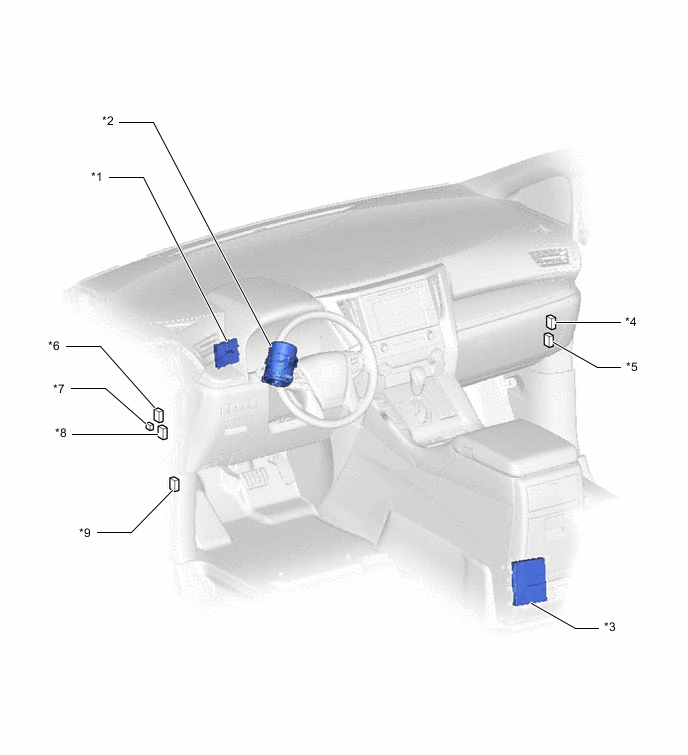

ИЛЛЮСТРАЦИЯ
| *1 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ | *2 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ |
| *3 | ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ (для моделей с ручным выключателем (SOS)) |
*4 | РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 4 |
| *5 | РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 | *6 | РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 3 |
| *7 | КОНТАКТ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2 | *8 | РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2 |
| *9 | РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 5 | - | - |

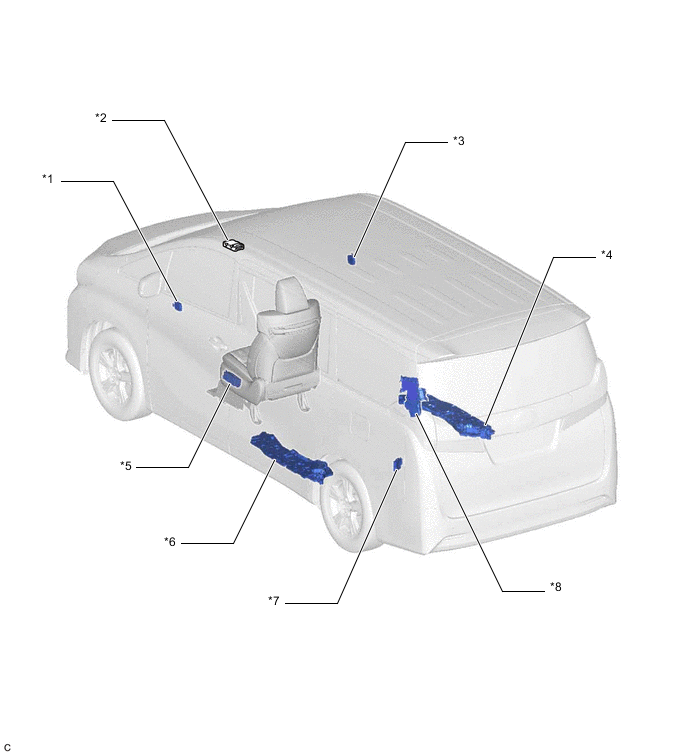

ИЛЛЮСТРАЦИЯ
| *1 | ЭБУ ЭЛЕКТРОПРИВОДА НАРУЖНОГО ЗЕРКАЛА В СБОРЕ (со стороны водителя) | *2 | РЕЛЕ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ САЛОНА |
| *3 | ЭБУ ЭЛЕКТРОПРИВОДА НАРУЖНОГО ЗЕРКАЛА В СБОРЕ (со стороны переднего пассажира) | *4 | БЛОК ЭЛЕКТРОПРИВОДА ПРАВОЙ РАЗДВИЖНОЙ ДВЕРИ |
| *5 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ | *6 | БЛОК ЭЛЕКТРОПРИВОДА ЛЕВОЙ РАЗДВИЖНОЙ ДВЕРИ |
| *7 | ЭБУ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ | *8 | БЛОК АВТОМАТИЗИРОВАННОГО ПРИВОДА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
