СИСТЕМА ПЕРЕДАЧИ ДАННЫХ LIN, Diagnostic DTC:B2324

Код DTC Наименование DTC
B2324 Прекращение обмена данными с ЭБУ левой задней двери

ОПИСАНИЕ

Данный код DTC регистрируется, когда на 10 секунд и более прекращается обмен данными по шине LIN между электродвигателем стеклоподъемника (левой задней двери) и главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи).

№ DTC Неисправность Условие обнаружения DTC Неисправный участок
B2324 Прекращение обмена данными с ЭБУ левой задней двери Прекращение обмена данными между электродвигателем стеклоподъемника (левой задней двери) и главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи) на 10 с и более.

  • Электродвигатель стеклоподъемника в сборе (для левой задней двери)

  • Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

  • Левый распределительный блок в сборе

  • Жгут проводов или разъем

  • Предохранитель DOOR R/L

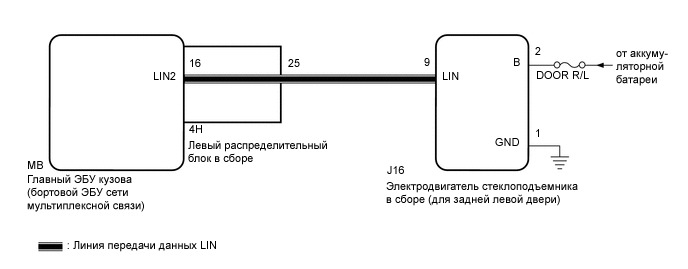

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01IIW5E87

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

  • После замены или снятия/установки электродвигателя стеклоподъемника в сборе необходимо выполнить инициализацию.

    Нажмите здесь Click here

  • В случае замены главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) обратитесь к бюллетеню технического обслуживания.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЛЕВЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК


    1. Снимите левый распределительный блок.

      Нажмите здесь Click here

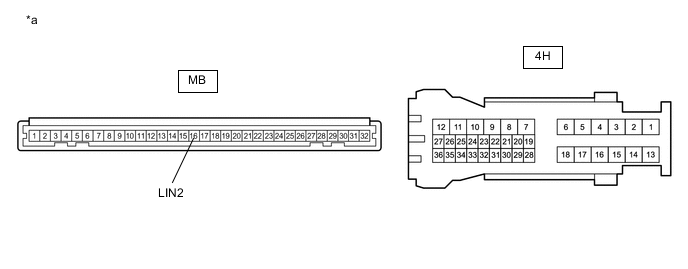

      A01IEZ3C07
      *a

      Устройство с неподсоединенным жгутом проводов

      (левый распределительный блок)

      		 - -

    2. Снимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) с левого распределительного блока.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Tech Tips

      Данная операция предназначена для проверки линии передачи данных LIN в левом распределительном блоке, соединяющей жгут проводов и встроенный главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи).

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      4H-25 - MB-16 (LIN2) Всегда Менее 1 Ом
      Результат
      Следующий шаг
      OK
      NG

    NG

    ЗАМЕНИТЕ ЛЕВЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК В СБОРЕ Нажмите здесь Click here

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЛЕВЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК - ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА (левой задней двери))


    1. Отсоедините разъем J16 электродвигателя стеклоподъемника в сборе (для левой задней двери).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Note

      Перед началом проверки убедитесь, что все ЭБУ находятся в режиме ожидания. Чтобы задействовать режим ожидания необходимо перевести выключатель зажигания из включенного (IG) в выключенное состояние и подождать не менее 180 с, не управляя никакими выключателями.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      4H-25 - J16-9 (LIN) Зажигание выключено Менее 1 Ом
      J16-9 (LIN) или 4H-25 - масса Зажигание выключено 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (для левой задней двери) - АККУМУЛЯТОРНАЯ БАТАРЕЯ, МАССА)


    1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      J16-2 (B) - J16-1 (GND) Всегда 11-14 В

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      J16-1 (GND) - масса Всегда Менее 1 Ом
      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (для левой задней двери)


    1. Замените электродвигатель стеклоподъемника в сборе (для левой задней двери).

      Нажмите здесь Click here

      Результат
      Следующий шаг
      ДАЛЕЕ

    ДАЛЕЕ

  5. ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC


    1. Сбросьте коды DTC.

      Нажмите здесь Click here


      Body Electrical > Main Body > Clear DTCs

    2. Еще раз проверьте DTC.


      Body Electrical > Main Body > Trouble Codes
      OK
      DTC B2324 не выводится.
      Результат
      Следующий шаг
      OK
      NG

    OK

    КОНЕЦ (ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (для левой задней двери) НЕИСПРАВЕН)

    NG

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) Нажмите здесь Click here
