СИСТЕМА ПЕРЕДАЧИ ДАННЫХ LIN, Diagnostic DTC:B2325

Код DTC Наименование DTC
B2325 Неисправность на шине передачи данных LIN

ОПИСАНИЕ

Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) контролирует обмен данными между всеми ЭБУ, подключенными к линиям шины дверей. Когда главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) 3 раза подряд с интервалом 2,6 с обнаруживает ошибки обмена данными между ЭБУ, подключенными к линиям шины дверей, регистрируется диагностический код неисправности DTC B2325.

№ DTC Неисправность Условие обнаружения DTC Неисправный участок
B2325 Неисправность на шине передачи данных LIN Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) 3 раза подряд обнаружил ошибки обмена данными между ЭБУ, подключенными к линиям шины дверей.

  • Главный переключатель сети мультиплексной связи

  • Электродвигатель стеклоподъемника в сборе (для двери водителя)

  • Электродвигатель стеклоподъемника в сборе (для двери переднего пассажира)

  • Электродвигатель стеклоподъемника в сборе (для правой задней двери)

  • Электродвигатель стеклоподъемника в сборе (для левой задней двери)

  • ЭБУ люка (приводной механизм люка в сборе)

  • Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

  • Левый распределительный блок в сборе

  • Жгут проводов или разъем

  • Предохранитель ECU-ALT № 2

  • Предохранитель DOOR F/L

  • Предохранитель DOOR F/R

  • Предохранитель DOOR R/L

  • Предохранитель DOOR R/R

  • Предохранитель S/ROOF*

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01IIJ7E08

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

  • После замены или снятия/установки электродвигателя стеклоподъемника в сборе необходимо выполнить инициализацию.

    Нажмите здесь Click here

  • После замены или снятия/установки ЭБУ люка (приводного механизма люка в сборе) требуется инициализация (для моделей с люком).

    Нажмите здесь Click here

  • Прежде чем приступать к проверке, убедитесь, что код DTC B1206, B1273, B2321, B2322, B2323 или B2324 не выводится.

    Нажмите здесь Click here

  • В случае замены главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) обратитесь к бюллетеню технического обслуживания.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ


    1. A01II8SC04
      *A Для моделей с левосторонним рулевым управлением
      *B Для моделей с правосторонним рулевым управлением
      *a

      Устройство с неподсоединенным жгутом проводов

      (главный переключатель сети мультиплексной связи в сборе)

      Для моделей с левосторонним рулевым управлением


      1. Снимите главный переключатель сети мультиплексной связи.

        Нажмите здесь Click here

      2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        I21-16 (LIN2) - I21-17 (LIN1) Всегда Менее 1 Ом

    2. Для моделей с правосторонним рулевым управлением


      1. Снимите главный переключатель сети мультиплексной связи.

        Нажмите здесь Click here

      2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        I5-16 (LIN2) - I5-17 (LIN1) Всегда Менее 1 Ом
      Результат
      Перейти к
      OK
      NG

    NG

    ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ Нажмите здесь Click here

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ – ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (ДЛЯ ДВЕРИ ВОДИТЕЛЯ))


    1. Для моделей с левосторонним рулевым управлением


      1. Отсоедините разъем I23 электродвигателя стеклоподъемника в сборе (двери водителя).

      2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Note

        Перед началом проверки убедитесь, что все ЭБУ находятся в режиме ожидания. Чтобы задействовать режим ожидания необходимо перевести выключатель зажигания из включенного (IG) в выключенное состояние и подождать не менее 180 с, не управляя никакими выключателями.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        I21-16 (LIN2) - I23-9 (LIN) Зажигание выключено Менее 1 Ом
        I21-16 (LIN2) или I23-9 (LIN) - масса Зажигание выключено 10 кОм или более

    2. Для моделей с правосторонним рулевым управлением


      1. Отсоедините разъем I7 электродвигателя стеклоподъемника в сборе (двери водителя).

      2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Note

        Перед началом проверки убедитесь, что все ЭБУ находятся в режиме ожидания. Чтобы задействовать режим ожидания необходимо перевести выключатель зажигания из включенного (IG) в выключенное состояние и подождать не менее 180 с, не управляя никакими выключателями.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        I5-16 (LIN2) - I7-9 (LIN) Зажигание выключено Менее 1 Ом
        I5-16 (LIN2) или I7-9 (LIN) - масса Зажигание выключено 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  3. ПРОВЕРЬТЕ ЛЕВЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК


    1. Снимите левый распределительный блок.

      Нажмите здесь Click here

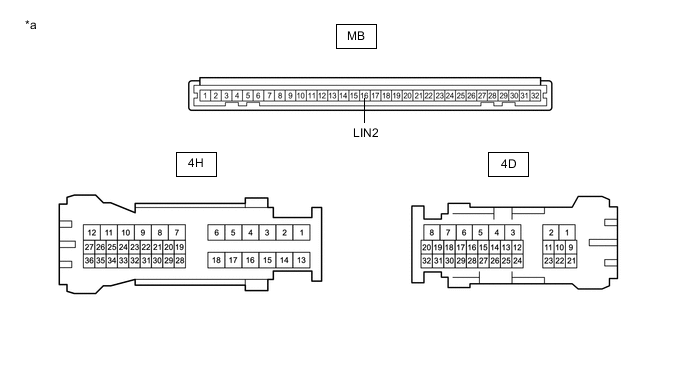

      A01IHBEC06
      *a

      Устройство с неподсоединенным жгутом проводов

      (левый распределительный блок)

      		 - -

    2. Снимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) с левого распределительного блока.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Tech Tips

      Данная операция предназначена для проверки линии передачи данных LIN в левом распределительном блоке, соединяющей жгут проводов и встроенный главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи).

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      4D-11 - MB-16 (LIN2) Всегда Менее 1 Ом
      4H-25 - MB-16 (LIN2) Всегда Менее 1 Ом
      4H-26 - MB-16 (LIN2) Всегда Менее 1 Ом
      Результат
      Следующий шаг
      OK
      NG

    NG

    ЗАМЕНИТЕ ЛЕВЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК В СБОРЕ Нажмите здесь Click here

    OK

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЛЕВЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК - ВСЕ ЭБУ)


    1. Для моделей с левосторонним рулевым управлением


      1. Отсоедините разъем I7 электродвигателя стеклоподъемника в сборе (для двери переднего пассажира).

      2. Отсоедините разъем J16 электродвигателя стеклоподъемника в сборе (для левой задней двери).

      3. Отсоедините разъем J2 электродвигателя стеклоподъемника в сборе (для правой задней двери).

      4. Отсоедините разъем S38 ЭБУ люка (приводного механизма люка в сборе).

      5. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Note

        Перед началом проверки убедитесь, что все ЭБУ находятся в режиме ожидания. Чтобы задействовать режим ожидания необходимо перевести выключатель зажигания из включенного (IG) в выключенное состояние и подождать не менее 180 с, не управляя никакими выключателями.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        4D-11 - I21-17 (LIN1) Зажигание выключено Менее 1 Ом
        4D-11 - I7-9 (LIN) Зажигание выключено Менее 1 Ом
        4D-11 - J2-9 (LIN) Зажигание выключено Менее 1 Ом
        4H-25 - J16-9 (LIN) Зажигание выключено Менее 1 Ом
        4H-26 - S38-11 (MPX1) Зажигание выключено Менее 1 Ом
        4D-11 - масса Зажигание выключено 10 кОм или более
        4H-25 - масса Зажигание выключено 10 кОм или более
        4H-26 - масса Зажигание выключено 10 кОм или более
        I21-17 (LIN1) - масса Зажигание выключено 10 кОм или более
        I7-9 (LIN) - масса Зажигание выключено 10 кОм или более
        J2-9 (LIN) - масса Зажигание выключено 10 кОм или более
        J16-9 (LIN) - масса Зажигание выключено 10 кОм или более
        S38-11 (MPX1) - масса Зажигание выключено 10 кОм или более

    2. Для моделей с правосторонним рулевым управлением


      1. Отсоедините разъем I23 электродвигателя стеклоподъемника в сборе (для двери переднего пассажира).

      2. Отсоедините разъем J16 электродвигателя стеклоподъемника в сборе (для левой задней двери).

      3. Отсоедините разъем J2 электродвигателя стеклоподъемника в сборе (для правой задней двери).

      4. Отсоедините разъем S38 ЭБУ люка (приводного механизма люка в сборе).*


        • *: для моделей с люком

      5. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Note

        Перед началом проверки убедитесь, что все ЭБУ находятся в режиме ожидания. Чтобы задействовать режим ожидания необходимо перевести выключатель зажигания из включенного (IG) в выключенное состояние и подождать не менее 180 с, не управляя никакими выключателями.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        4D-11 - I5-17 (LIN1) Зажигание выключено Менее 1 Ом
        4D-11 - I23-9 (LIN) Зажигание выключено Менее 1 Ом
        4D-11 - J2-9 (LIN) Зажигание выключено Менее 1 Ом
        4H-25 - J16-9 (LIN) Зажигание выключено Менее 1 Ом
        4H-26 - S38-11 (MPX1)* Зажигание выключено Менее 1 Ом
        4D-11 - масса Зажигание выключено 10 кОм или более
        4H-25 - масса Зажигание выключено 10 кОм или более
        4H-26 - масса Зажигание выключено 10 кОм или более
        I5-17 (LIN1) - масса Зажигание выключено 10 кОм или более
        I23-9 (LIN) - масса Зажигание выключено 10 кОм или более
        J2-9 (LIN) - масса Зажигание выключено 10 кОм или более
        J16-9 (LIN) - масса Зажигание выключено 10 кОм или более
        S38-11 (MPX1) - масса* Зажигание выключено 10 кОм или более

        • *: для моделей с люком

      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  5. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (для левой задней двери)


    1. Для моделей с левосторонним рулевым управлением


      1. Подсоедините разъемы 4D и 4H левого распределительного блока.

      2. Подсоедините разъем I23 электродвигателя стеклоподъемника (двери водителя).

      3. Подсоедините разъем I7 электродвигателя стеклоподъемника (двери переднего пассажира).

      4. Подсоедините разъем J2 электродвигателя стеклоподъемника в сборе (для правой задней двери).

      5. Подсоедините разъем I21 главного переключателя сети мультиплексной связи.

      6. Подсоедините разъем S38 ЭБУ люка (приводного механизма люка в сборе).

      7. Удалите коды DTC.

        Нажмите здесь Click here


        Body Electrical > Main Body > Clear DTCs

      8. По истечении 10 секунд проверьте, выводится ли этот же DTC вновь.


        Body Electrical > Main Body > Trouble Codes

    2. Для моделей с правосторонним рулевым управлением


      1. Подсоедините разъемы 4D и 4H левого распределительного блока.

      2. Подсоедините разъем I7 электродвигателя стеклоподъемника (двери водителя).

      3. Подсоедините разъем I23 электродвигателя стеклоподъемника (двери переднего пассажира).

      4. Подсоедините разъем J2 электродвигателя стеклоподъемника в сборе (для правой задней двери).

      5. Подсоедините разъем I5 главного переключателя сети мультиплексной связи.

      6. Подсоедините разъем S38 ЭБУ люка (приводного механизма люка в сборе).*


        • *: для моделей с люком

      7. Удалите коды DTC.

        Нажмите здесь Click here


        Body Electrical > Main Body > Clear DTCs

      8. По истечении 10 секунд проверьте, выводится ли этот же DTC вновь.


        Body Electrical > Main Body > Trouble Codes
      Результат
      Результат Следующий шаг
      Выводится DTC B2325 А
      DTC B2325 не выводится B

    B

    ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (для левой задней двери) Нажмите здесь Click here

    А

  6. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (для двери водителя)


    1. Для моделей с левосторонним рулевым управлением


      1. Подсоедините разъем J16 электродвигателя стеклоподъемника (левой задней двери).

      2. Отсоедините разъем I23 электродвигателя стеклоподъемника в сборе (двери водителя).

      3. Сбросьте коды DTC.

        Нажмите здесь Click here


        Body Electrical > Main Body > Clear DTCs

      4. По истечении 10 секунд проверьте, выводится ли этот же DTC вновь.


        Body Electrical > Main Body > Trouble Codes

    2. Для моделей с правосторонним рулевым управлением


      1. Подсоедините разъем J16 электродвигателя стеклоподъемника (левой задней двери).

      2. Отсоедините разъем I7 электродвигателя стеклоподъемника в сборе (двери водителя).

      3. Сбросьте коды DTC.

        Нажмите здесь Click here


        Body Electrical > Main Body > Clear DTCs

      4. По истечении 10 секунд проверьте, выводится ли этот же DTC вновь.


        Body Electrical > Main Body > Trouble Codes
      Результат
      Результат Следующий шаг
      Выводится DTC B2325 А
      DTC B2325 не выводится B

    B

    ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (для двери водителя) Нажмите здесь Click here

    А

  7. ПРОВЕРЬТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ


    1. Для моделей с левосторонним рулевым управлением


      1. Подсоедините разъем I23 электродвигателя стеклоподъемника (двери водителя).

      2. Отсоедините разъем I21 главного переключателя сети мультиплексной связи.

      3. Удалите коды DTC.

        Нажмите здесь Click here


        Body Electrical > Main Body > Clear DTCs

      4. По истечении 10 секунд проверьте, выводится ли этот же DTC вновь.


        Body Electrical > Main Body > Trouble Codes

    2. Для моделей с правосторонним рулевым управлением


      1. Подсоедините разъем I7 электродвигателя стеклоподъемника (двери водителя).

      2. Отсоедините разъем I5 главного переключателя сети мультиплексной связи.

      3. Удалите коды DTC.

        Нажмите здесь Click here


        Body Electrical > Main Body > Clear DTCs

      4. По истечении 10 секунд проверьте, выводится ли этот же DTC вновь.


        Body Electrical > Main Body > Trouble Codes
      Результат
      Результат Следующий шаг
      Выводится DTC B2325 А
      DTC B2325 не выводится B

    B

    ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ Нажмите здесь Click here

    А

  8. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (для правой задней двери)


    1. Для моделей с левосторонним рулевым управлением


      1. Подсоедините разъем I21 главного переключателя сети мультиплексной связи.

      2. Отсоедините разъем J2 электродвигателя стеклоподъемника в сборе (для правой задней двери).

      3. Удалите коды DTC.

        Нажмите здесь Click here


        Body Electrical > Main Body > Clear DTCs

      4. По истечении 10 секунд проверьте, выводится ли этот же DTC вновь.


        Body Electrical > Main Body > Trouble Codes

    2. Для моделей с правосторонним рулевым управлением


      1. Подсоедините разъем I5 главного переключателя сети мультиплексной связи.

      2. Отсоедините разъем J2 электродвигателя стеклоподъемника в сборе (для правой задней двери).

      3. Удалите коды DTC.

        Нажмите здесь Click here


        Body Electrical > Main Body > Clear DTCs

      4. По истечении 10 секунд проверьте, выводится ли этот же DTC вновь.


        Body Electrical > Main Body > Trouble Codes
      Результат
      Результат Следующий шаг
      Выводится DTC B2325 А
      DTC B2325 не выводится B

    B

    ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (для правой задней двери) Нажмите здесь Click here

    А

  9. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (для двери переднего пассажира)


    1. Для моделей с левосторонним рулевым управлением


      1. Подсоедините разъем J2 электродвигателя стеклоподъемника в сборе (для правой задней двери).

      2. Отсоедините разъем I7 электродвигателя стеклоподъемника в сборе (для двери переднего пассажира).

      3. Удалите коды DTC.

        Нажмите здесь Click here


        Body Electrical > Main Body > Clear DTCs

      4. По истечении 10 секунд проверьте, выводится ли этот же DTC вновь.


        Body Electrical > Main Body > Trouble Codes

    2. Для моделей с правосторонним рулевым управлением


      1. Подсоедините разъем J2 электродвигателя стеклоподъемника в сборе (для правой задней двери).

      2. Отсоедините разъем I23 электродвигателя стеклоподъемника в сборе (для двери переднего пассажира).

      3. Удалите коды DTC.

        Нажмите здесь Click here


        Body Electrical > Main Body > Clear DTCs

      4. По истечении 10 секунд проверьте, выводится ли этот же DTC вновь.


        Body Electrical > Main Body > Trouble Codes
      Результат
      Результат Перейти к
      DTC B2325 регистрируется (для моделей с люком) А
      DTC B2325 регистрируется (для моделей без люка) B
      DTC B2325 не выводится C

    B

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) Нажмите здесь Click here

    C

    ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (для двери переднего пассажира) Нажмите здесь Click here

    А

  10. ПРОВЕРЬТЕ ЭБУ ЛЮКА (ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ)


    1. Для моделей с левосторонним рулевым управлением


      1. Подсоедините разъем I7 электродвигателя стеклоподъемника (двери переднего пассажира).

      2. Отсоедините разъем S38 ЭБУ люка (приводного механизма люка в сборе).

      3. Удалите коды DTC.

        Нажмите здесь Click here


        Body Electrical > Main Body > Clear DTCs

      4. По истечении 10 секунд проверьте, выводится ли этот же DTC вновь.


        Body Electrical > Main Body > Trouble Codes

    2. Для моделей с правосторонним рулевым управлением


      1. Подсоедините разъем I23 электродвигателя стеклоподъемника (двери переднего пассажира).

      2. Отсоедините разъем S38 ЭБУ люка (приводного механизма люка в сборе).

      3. Удалите коды DTC.

        Нажмите здесь Click here


        Body Electrical > Main Body > Clear DTCs

      4. По истечении 10 секунд проверьте, выводится ли этот же DTC вновь.


        Body Electrical > Main Body > Trouble Codes
      Результат
      Результат Перейти к
      Выводится DTC B2325 А
      DTC B2325 не выводится B

    А

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) Нажмите здесь Click here

    B

    ЗАМЕНИТЕ ЭБУ ЛЮКА (ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ) Нажмите здесь Click here
