СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с правосторонним рулевым управлением) СХЕМА СИСТЕМЫ

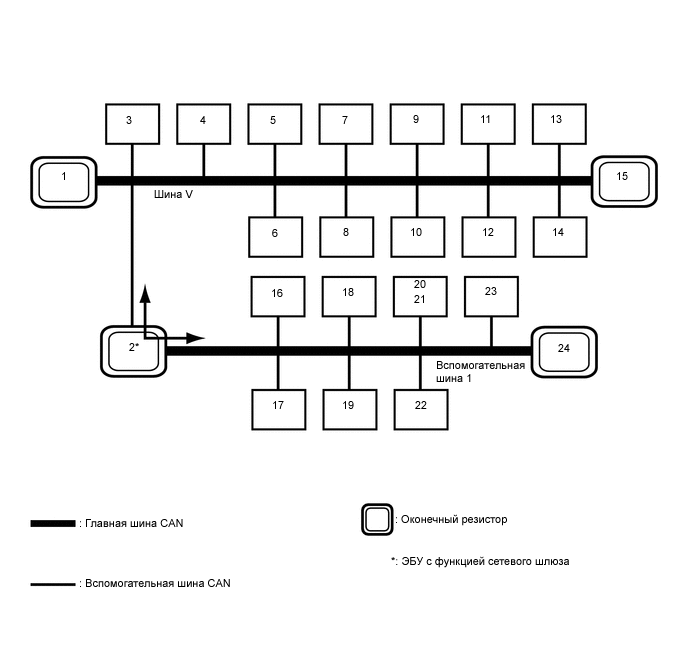

  1. ОБЩАЯ СХЕМА ШИНЫ CAN


    1. Система передачи данных CAN состоит из 2 шин.

      A01IJB5C01
      1

      ECM

      (для шины V)

      		 2

      Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

      (для шины V и вспомогательной шины 1)
      3

      ЭБУ предупреждения о недопустимой дистанции в сборе

      (для шины V)

      		 4

      ЭБУ рулевого управления с усилителем

      (для шины V)
      5

      Дополнительный разъем (ЭБУ буфера шины)

      (для шины V)

      		 6

      Блок управления системой кондиционирования

      (для шины V)
      7

      ЭБУ системы SRS в сборе

      (для шины V)

      		 8

      ЭБУ стояночного тормоза в сборе

      (для шины V)
      9

      ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

      (для шины V)

      		 10

      DLC3

      (для шины V)
      11

      Датчик положения рулевого колеса

      (для шины V)

      		 12

      ЭБУ системы противоскольжения (блок управления рабочими цилиндрами тормозов в сборе)

      (для шины V)
      13

      ЭБУ запуска и останова двигателя

      (для моделей с системой запуска и останова)

      (для шины V)

      		 14

      Приемник системы навигации в сборе

      (для моделей с приемником системы навигации)

      (для шины V)
      15

      Щиток приборов в сборе

      (для шины V)

      		 16

      Реле управления освещением салона

      (для вспомогательной шины 1)
      17

      ЭБУ электропривода наружного зеркала в сборе (со стороны водителя)

      (для моделей с системой запоминания положения сиденья)

      (для вспомогательной шины 1)

      		 18

      ЭБУ электропривода наружного зеркала в сборе (со стороны переднего пассажира)

      (для моделей с системой запоминания положения сиденья)

      (для вспомогательной шины 1)
      19

      Переключатель электропривода правого переднего сиденья

      (для моделей с системой запоминания положения сиденья)

      (для вспомогательной шины 1)

      		 20

      Блок электропривода двери багажного отделения

      (для моделей с автоматизированным электроприводом двери багажного отделения)

      (для вспомогательной шины 1)
      21

      ЭБУ двери сети мультиплексной связи

      (для моделей с доводчиком двери багажного отделения без автоматизированного привода двери багажного отделения)

      (для вспомогательной шины 1)

      		 22

      Блок электропривода левой раздвижной двери

      (для вспомогательной шины 1)
      23

      Блок электропривода правой раздвижной двери

      (для вспомогательной шины 1)

      		 24

      ЭБУ управления левой фарой в сборе

      (для вспомогательной шины 1)

      Tech Tips


      • Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) выполняет функции шлюза между шиной V и вспомогательной шиной 1.

      • Подробная информация приведена на следующих схемах электрических соединений.

  2. ШИНА V

    A01IKBLE01
    A01IEKKE01

    Tech Tips

    Система передачи данных CAN соединяется с другими сетями посредством ЭБУ, выступающих в качестве шлюзов.

    Нажмите здесь Click here

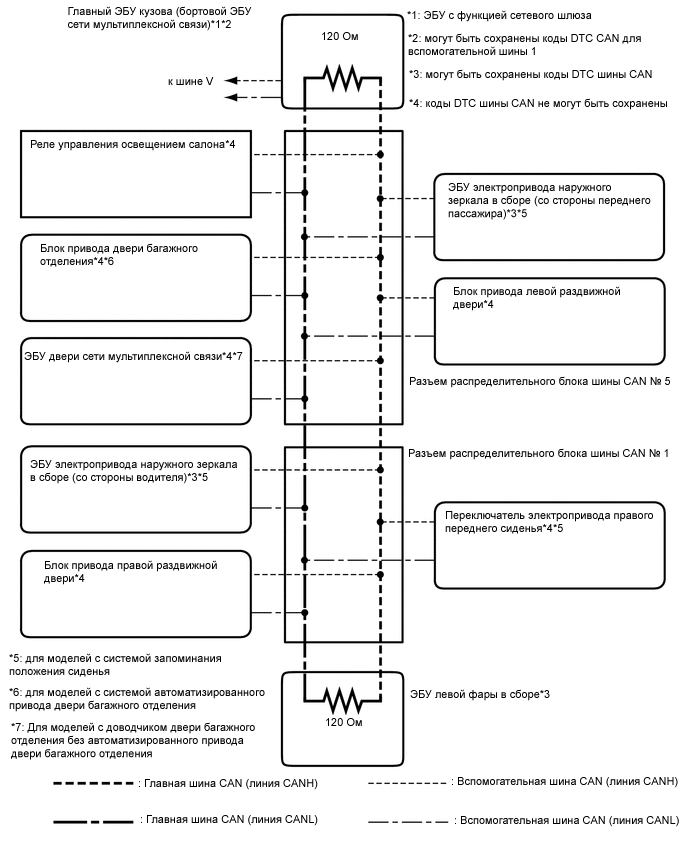

  3. ВСПОМОГАТЕЛЬНАЯ ШИНА 1

    A01IIA6E01
