СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с правосторонним рулевым управлением) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

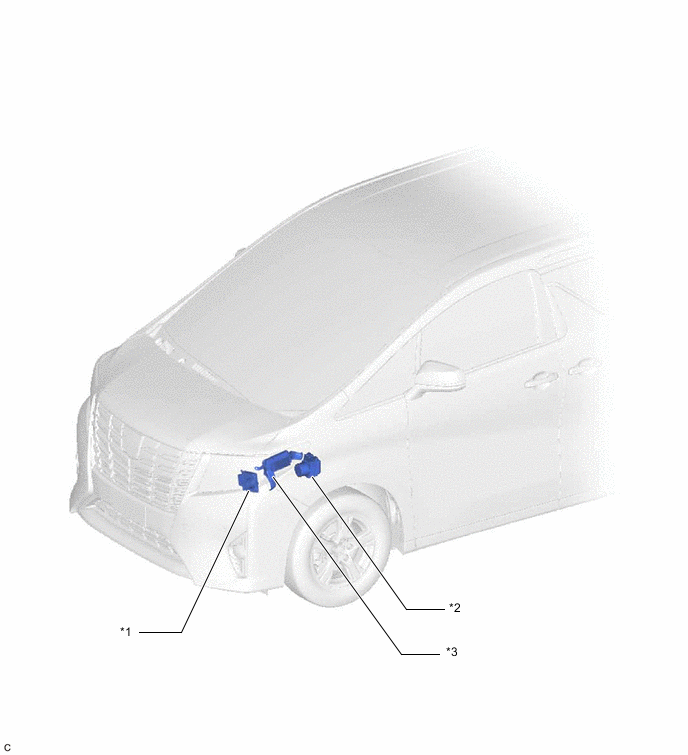

ИЛЛЮСТРАЦИЯ
| *1 | ЭБУ УПРАВЛЕНИЯ ЛЕВОЙ ФАРОЙ В СБОРЕ | *2 | ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ) |
| *3 | ECM | - | - |

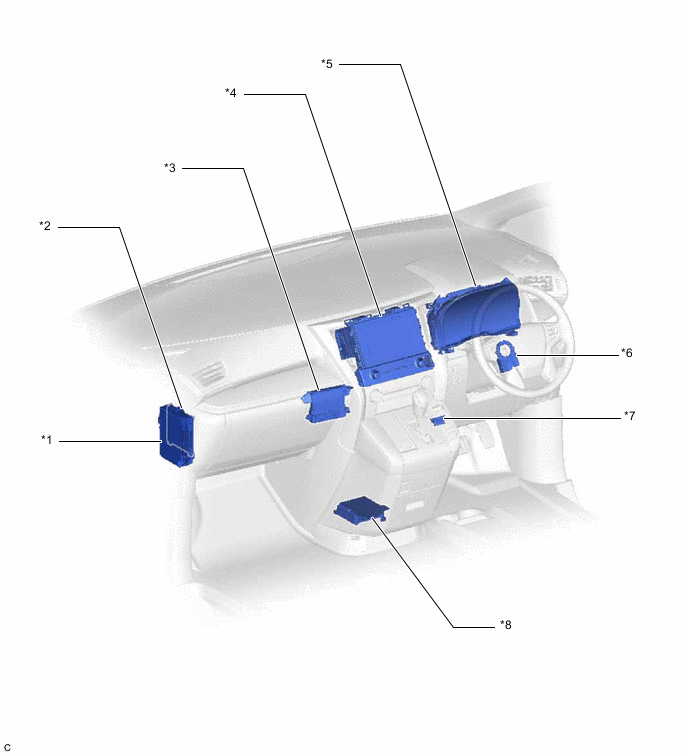

ИЛЛЮСТРАЦИЯ
| *1 | ЛЕВЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК В СБОРЕ | *2 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *3 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ | *4 | РАДИОПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (для моделей с приемником системы навигации) |
| *5 | ЩИТОК ПРИБОРОВ В СБОРЕ | *6 | ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА |
| *7 | DLC3 | *8 | ЭБУ СИСТЕМЫ SRS В СБОРЕ |

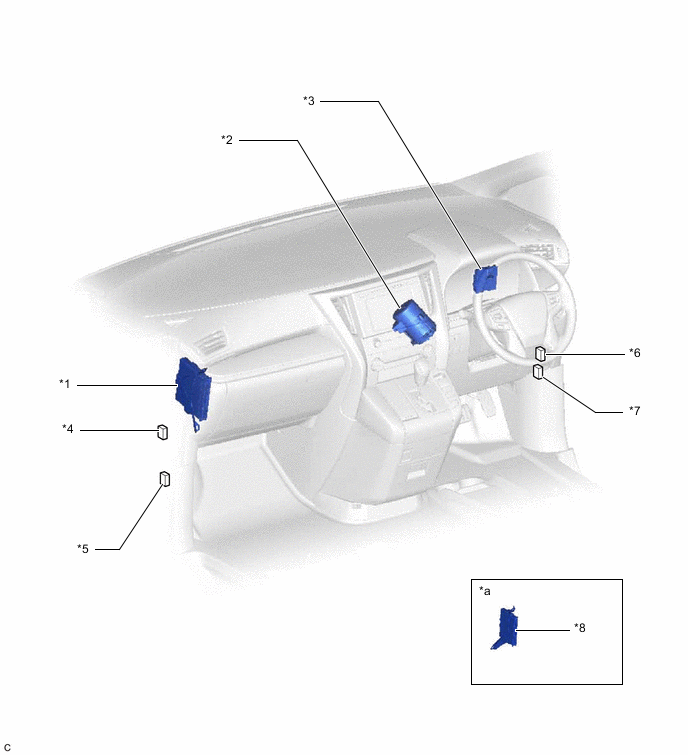

ИЛЛЮСТРАЦИЯ
| *1 | ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ (для моделей с системой запуска и останова) |
*2 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ |
| *3 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ | *4 | РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 4 |
| *5 | РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 5 | *6 | РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 3 |
| *7 | РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 | *8 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) |
| *a | Установочное положение детали приводится в бюллетене технического обслуживания. | - | - |

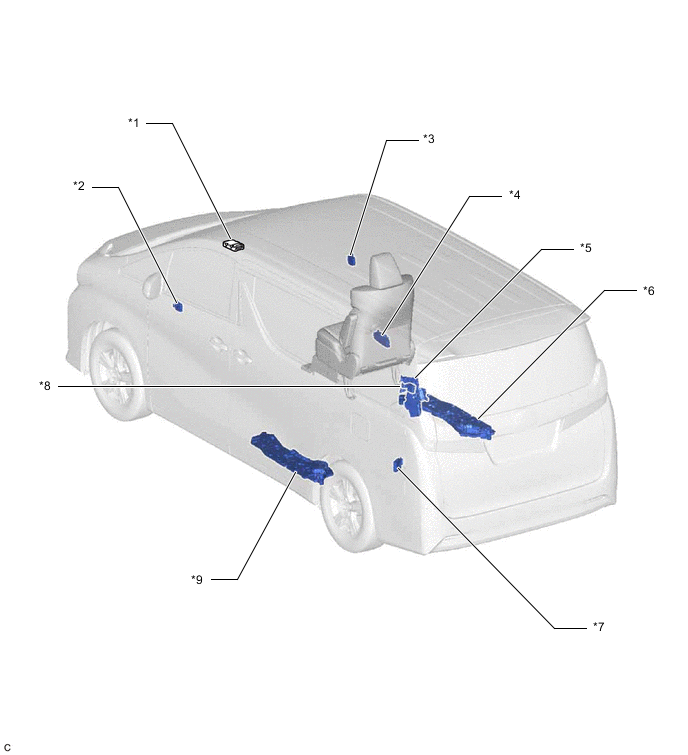

ИЛЛЮСТРАЦИЯ
| *1 | РЕЛЕ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ САЛОНА | *2 | ЭБУ ЭЛЕКТРОПРИВОДА НАРУЖНОГО ЗЕРКАЛА В СБОРЕ (со стороны переднего пассажира) (для моделей с системой запоминания положения сиденья) |
| *3 | ЭБУ ЭЛЕКТРОПРИВОДА НАРУЖНОГО ЗЕРКАЛА В СБОРЕ (со стороны водителя) (для моделей с системой запоминания положения сиденья) |
*4 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ (для моделей с системой запоминания положения сиденья) |
| *5 | БЛОК АВТОМАТИЗИРОВАННОГО ПРИВОДА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с автоматизированным электроприводом двери багажного отделения) |
*6 | БЛОК ЭЛЕКТРОПРИВОДА ПРАВОЙ РАЗДВИЖНОЙ ДВЕРИ |
| *7 | ЭБУ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ | *8 | ЭБУ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (для моделей с доводчиком двери багажного отделения без автоматизированного привода двери багажного отделения) |
| *9 | БЛОК ЭЛЕКТРОПРИВОДА ЛЕВОЙ РАЗДВИЖНОЙ ДВЕРИ | - | - |
