ГЛАВНЫЙ ЭБУ КУЗОВА СНЯТИЕ

Click here
Click here Click here

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия, установки или замены деталей, выполненных в ходе снятия/установки главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).

Table 1. Необходимые процедуры после снятия/установки/замены деталей
Заменяемая деталь или процедура замены Необходимые процедуры Последствия / неработающие функции, если необходимые процедуры не выполняются Линк
Отсоедините провод от отрицательного вывода аккумуляторной батареи. Двигайтесь на автомобиле до тех пор, пока работа системы запуска и останова не будет разрешена (приблизительно 15 - 40 минут) Система запуска и останова

Click here
Сохраните в памяти нейтральное положение рулевого колеса Система панорамного обзора

Click here
Инициализируйте замок двери багажного отделения Система управления замками дверей

Click here
Инициализируйте сервопривод Система кондиционирования воздуха

Click here
Сброс закрытого положения раздвижной двери Система автоматизированного привода раздвижной двери

Click here
Сброс закрытого положения двери багажного отделения Система автоматизированного привода двери багажного отделения

Click here
Замена главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) Выполните регистрацию кода (система иммобилайзера)

  • Система дистанционной блокировки дверей

  • Интеллектуальная система посадки и запуска

  • Функция запуска двигателя

  • Система блокировки рулевого управления

 Описание методики регистрации см. в бюллетене технического обслуживания.
Включение зажигания (IG). Система автоматического управления освещением

Click here
Click here

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. Click here

    МЕРЫ ПРЕДОСТОРОЖНОСТИ (для моделей с правосторонним рулевым управлением)

    Note:

    После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (–) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи.

    Нажмите здесьClick here

  2. Click here

    ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с правосторонним рулевым управлением)

    Note:

    После подсоединения провода необходимо инициализировать некоторые системы.

    Нажмите здесьClick here

  3. Click here

    СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ НОГ В СБОРЕ (для моделей с левосторонним рулевым управлением)

    Нажмите здесьClick here

  4. Click here

    СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ЛЕВОЙ СТОРОНЫ КОЖУХА (для моделей с левосторонним рулевым управлением)

    Нажмите здесьClick here

  5. Click here

    СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей с левосторонним рулевым управлением)

    Нажмите здесьClick here

  6. Click here

    СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей с правосторонним рулевым управлением)

    Для моделей с вещевым ящиком в облицовке туннеля пола интегрированного типа: Нажмите здесьClick here

  7. Click here

    СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ № 2 (для моделей с правосторонним рулевым управлением)

    Для моделей с вещевым ящиком в облицовке туннеля пола раздельного типа: Нажмите здесьClick here

  8. Click here

    СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ № 1 (для моделей с правосторонним рулевым управлением)

    Для моделей с вещевым ящиком в облицовке туннеля пола раздельного типа: Нажмите здесьClick here

  9. Click here

    СНИМИТЕ ВЕРХНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ (для моделей с правосторонним рулевым управлением)

    Нажмите здесьClick here

  10. Click here

    СНИМИТЕ ЯЩИК ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей с правосторонним рулевым управлением)

    Для моделей с вещевым ящиком в облицовке туннеля пола раздельного типа: Нажмите здесьClick here

  11. Click here

    СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ (для моделей с правосторонним рулевым управлением)

    Для моделей с вещевым ящиком в облицовке туннеля пола раздельного типа: Нажмите здесьClick here

  12. Click here

    СНИМИТЕ ДВЕРЦУ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ (для моделей с правосторонним рулевым управлением)

    Нажмите здесьClick here

  13. Click here

    СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ № 3 (для моделей с правосторонним рулевым управлением)

    Нажмите здесьClick here

  14. Click here

    СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ЛЕВОЙ СТОРОНЫ КОЖУХА (для моделей с правосторонним рулевым управлением)

    Нажмите здесьClick here

  15. Click here

    СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ (для моделей с правосторонним рулевым управлением)

    Нажмите здесьClick here

  16. Click here

    СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 2 (для моделей с правосторонним рулевым управлением)

    Нажмите здесьClick here

  17. Click here

    СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ (для моделей с правосторонним рулевым управлением)

    Нажмите здесьClick here

  18. Click here

    СНИМИТЕ ЛЕВЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК В СБОРЕ С ГЛАВНЫМ ЭБУ КУЗОВА (для моделей с левосторонним рулевым управлением)


    1. A01UEZM

      Отсоедините все разъемы.

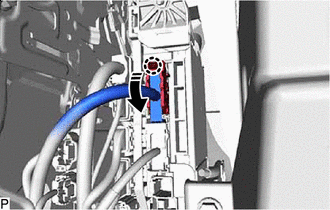

    2. A01UCL9C02
      A01UDOM Направление снятия

      Освободите захват и отожмите вниз рычаг блокировки, чтобы отсоединить разъем, как показано на рисунке.

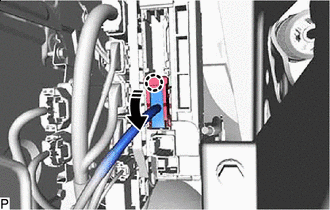

    3. A01UD6RC02
      A01UDOM Направление снятия

      Освободите захват и отожмите вниз рычаг блокировки, чтобы отсоединить разъем, как показано на рисунке.

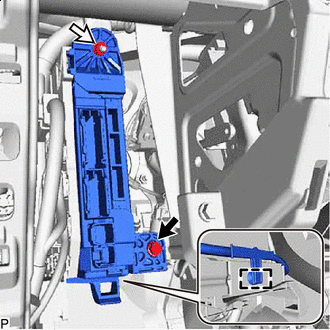

    4. A01UDMFC01
      A01UFKZ Болт
      A01UCWX Гайка

      Выверните болт и гайку.

    5. Расцепите зажим.

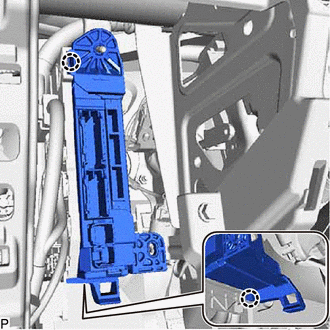

    6. A01UFD9

      Расцепите 2 захвата и отсоедините левый распределительный блок в сборе с главным ЭБУ кузова.

    7. Вытяните левый распределительный блок в сборе с главным ЭБУ кузова.

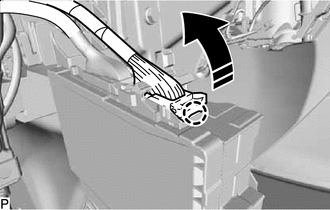

    8. A01UEE1C02
      A01UDOM Направление снятия

      Освободите захват и поднимите рычаг блокировки, чтобы отсоединить разъем, как показано на рисунке.

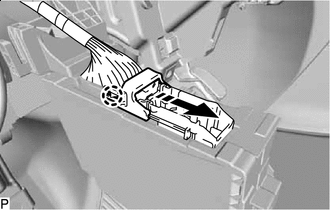

    9. A01UF29C02
      A01UDOM Направление снятия

      Освободите захват и сдвиньте защелку разъема, как показано на рисунке.

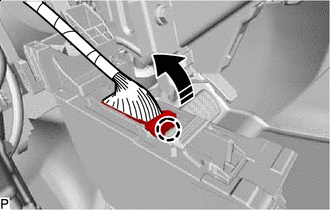

    10. A01UD2WC02
      A01UDOM Направление снятия

      Освободите захват, поднимите рычаг блокировки, чтобы отсоединить разъем, как показано на рисунке, и снимите левый распределительный блок в сборе с главным ЭБУ кузова.

  19. Click here

    СНИМИТЕ ЛЕВЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК В СБОРЕ С ГЛАВНЫМ ЭБУ КУЗОВА (для моделей с правосторонним рулевым управлением)

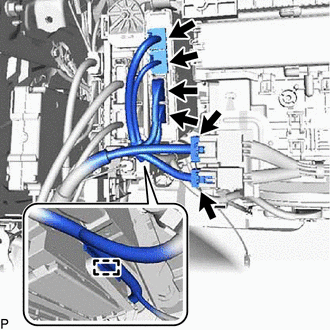

    1. A01UF3X

      Отсоедините все разъемы.

    2. Расцепите зажим.

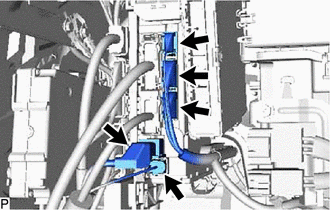

    3. A01UDAF

      Отсоедините все разъемы.

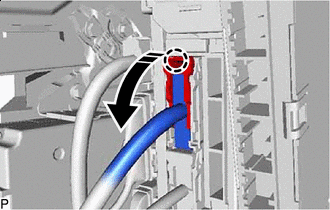

    4. A01UCK3C05
      A01UDOM Направление снятия

      Освободите захват и отожмите вниз рычаг блокировки, чтобы отсоединить разъем, как показано на рисунке.

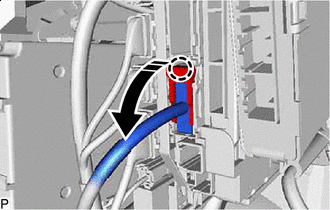

    5. A01UEHXC05
      A01UDOM Направление снятия

      Освободите захват и отожмите вниз рычаг блокировки, чтобы отсоединить разъем, как показано на рисунке.

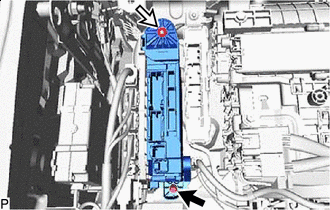

    6. A01UCVHC01
      A01UFKZ Болт
      A01UCWX Гайка

      Выверните болт и гайку.

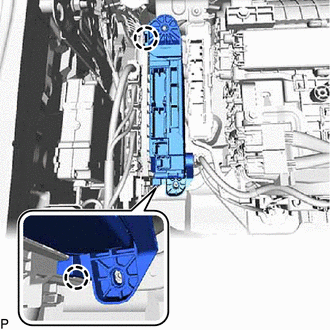

    7. A01UDTB

      Расцепите 2 захвата и отсоедините левый распределительный блок в сборе с главным ЭБУ кузова.

    8. Вытяните левый распределительный блок в сборе с главным ЭБУ кузова.

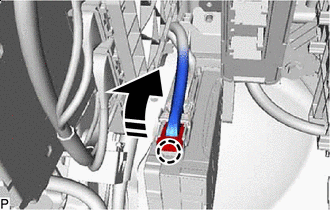

    9. A01UF9HC04
      A01UDOM Направление снятия

      Освободите захват и поднимите рычаг блокировки, чтобы отсоединить разъем, как показано на рисунке.

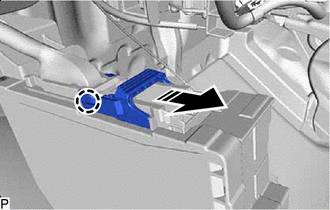

    10. A01UFKDC06
      A01UDOM Направление снятия

      Освободите захват и сдвиньте защелку разъема, как показано на рисунке.

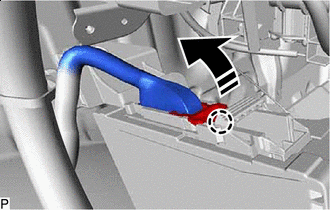

    11. A01UCOAC05
      A01UDOM Направление снятия

      Освободите захват, поднимите рычаг блокировки, чтобы отсоединить разъем, как показано на рисунке, и снимите левый распределительный блок в сборе с главным ЭБУ кузова.

  20. Click here

    СНИМИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

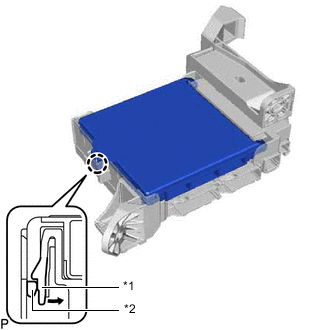

    1. A01UEVWC01
      *1 Левый распределительный блок в сборе
      *2 Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      A01UFKZ Направление нажатия

      Нажмите на захват левого распределительного блока, как показано на рисунке, и освободите защелку.

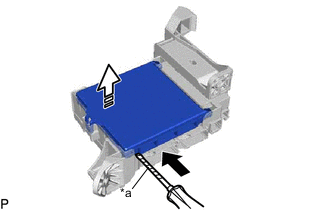

    2. A01UDPQC01
      *a Защитная клейкая лента
      A01UFKZ Вставьте в этом направлении
      A01UCZH Направление снятия

      Когда защелка левого распределительного блока освобождена, вставьте отвертку с обернутым лентой концом горизонтально между главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи) и левым распределительным блоком.

      Note:

      • Используйте отвертку с диаметром от 5,0 мм (0,197 дюйма) до 6,3 мм (0,248 дюйма) и длиной приблизительно 90 мм (3,54 дюйма).

      • Не вставляйте отвертку под гнездо разъема главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).

    3. С помощью отвертки аккуратно приподнимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) в положение, в котором разъем выходит из зацепления.

      Note:

      Не поворачивайте отвертку, чтобы приподнять главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи).

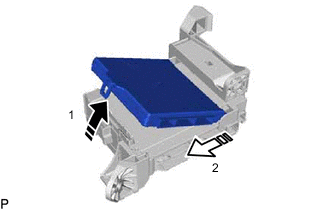

    4. A01UEM9C02
      A01UDOM Направление снятия (1)
      A01UCZH Направление снятия (2)

      Поднимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи), как указано на рисунке стрелкой (1), а затем вытяните его в направлении, указанном на рисунке стрелкой (2).

      Note:

      Не трогайте разъем главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).
