СИСТЕМА ПЕРЕДАЧИ ДАННЫХ LIN КОНТАКТЫ ЭБУ

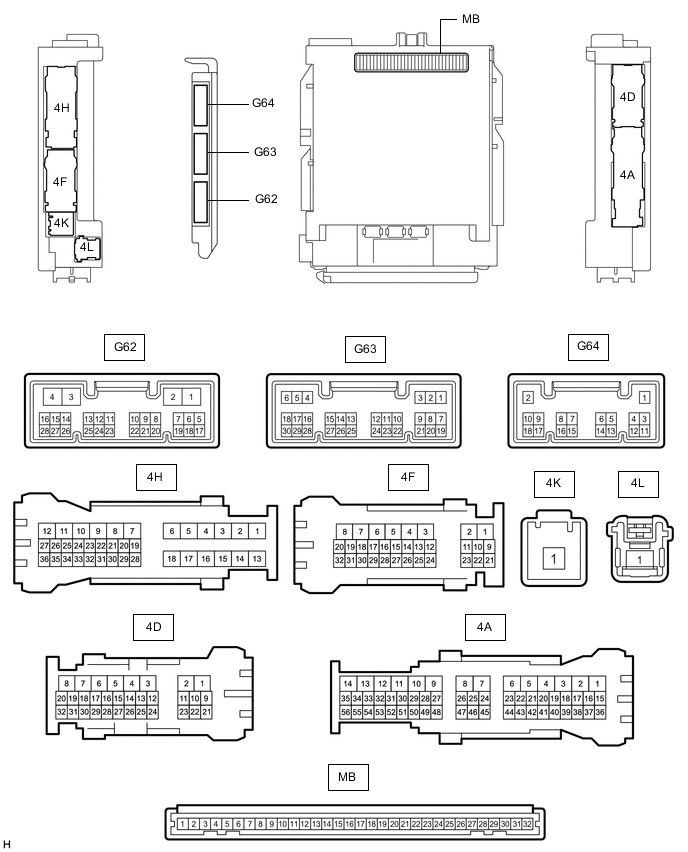

  1. ПРОВЕРЬТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) И ЛЕВЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК

    A01IJD4E02

    1. Снимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) с левого распределительного блока.

      Нажмите здесь Click here

    2. Подсоедините разъемы левого распределительного блока.

    3. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Tech Tips

      Проводите изменения со стороны жгута проводов при отсоединенном разъеме.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      MB-11 (GND1) - масса - Масса Всегда Менее 1 Ом
      MB-31 (BECU) - масса - Питание аккумуляторной батареи Всегда 11-14 В
      MB-30 (ACC) - масса - Источник питания ACC Зажигание включено (АСС) 11-14 В
      MB-30 (ACC) - масса - Источник питания ACC Зажигание выключено Менее 1 В
      MB-32 (IG) - масса - Источник питания IG Выключатель зажигания в состоянии ON (ВКЛ) (IG) 11-14 В
      MB-32 (IG) - масса - Источник питания IG Зажигание выключено Менее 1 В

    4. Установите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) на левый распределительный блок.

      Нажмите здесь Click here

    5. Проверьте наличие импульсов в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      4D-11 - масса LG - масса Линия связи LIN Выключатель зажигания в состоянии ON (ВКЛ) (IG) Формирование импульсов
      4H-25 - масса P - масса Линия связи LIN Выключатель зажигания в состоянии ON (ВКЛ) (IG) Формирование импульсов
      4H-26 - масса V - масса Линия связи LIN Выключатель зажигания в состоянии ON (ВКЛ) (IG) Формирование импульсов

  2. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (для двери водителя)

    A01IFDJC16

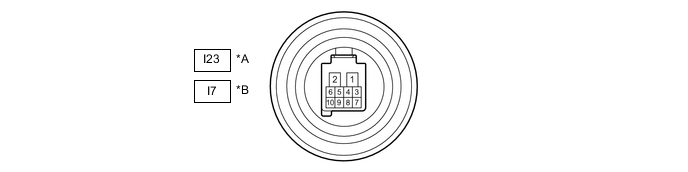

    *A для моделей с левосторонним рулевым управлением. *B Для моделей с правосторонним рулевым управлением

    1. Отсоедините разъем I23*1 или I7*2 электродвигателя стеклоподъемника (двери водителя).


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Tech Tips

      Проводите изменения со стороны жгута проводов при отсоединенном разъеме.

      для моделей с левосторонним рулевым управлением.
      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      I23-2 (B) - масса B - масса Питание аккумуляторной батареи Всегда 11 - 14 В
      I23-1 (GND) - масса LA - масса Масса Всегда Менее 1 Ом
      Для моделей с правосторонним рулевым управлением
      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      I7-2 (B) - масса B - масса Питание аккумуляторной батареи Всегда 11 - 14 В
      I7-1 (GND) - масса LA - масса Масса Всегда Менее 1 Ом

    3. Подсоедините разъем I23*1 или I7*2 электродвигателя стеклоподъемника (двери водителя).


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    4. Проверьте наличие импульсов в соответствии со значениями, приведенными в таблице ниже.

      для моделей с левосторонним рулевым управлением.
      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      I23-9 (LIN) - масса L - масса Линия передачи данных LIN Выключатель зажигания в состоянии ON (ВКЛ) (IG) Формирование импульсов
      Для моделей с правосторонним рулевым управлением
      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      I7-9 (LIN) - масса P - масса Линия передачи данных LIN Выключатель зажигания в состоянии ON (ВКЛ) (IG) Формирование импульсов

  3. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (для двери переднего пассажира)

    A01IFDJC17

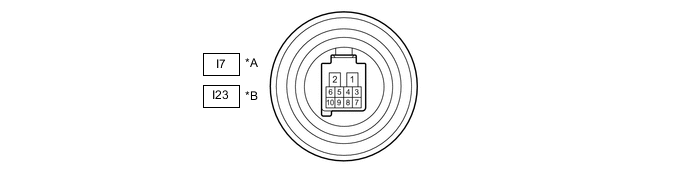

    *A Для моделей с левосторонним рулевым управлением *B Для моделей с правосторонним рулевым управлением

    1. Отсоедините разъем I7*1 или I23*2 электродвигателя стеклоподъемника (двери переднего пассажира).


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Tech Tips

      Проводите изменения со стороны жгута проводов при отсоединенном разъеме.

      Для моделей с левосторонним рулевым управлением
      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      I7-2 (B) - масса B - масса Питание аккумуляторной батареи Всегда 11-14 В
      I7-1 (GND) - масса LA - масса Масса Всегда Менее 1 Ом
      Для моделей с правосторонним рулевым управлением
      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      I23-2 (B) - масса B*1 или GR*2 - масса Питание аккумуляторной батареи Всегда 11-14 В
      I23-1 (GND) - масса LA - масса Масса Всегда Менее 1 Ом

      • *1: для моделей с системой запоминания положения сиденья

        *2: для моделей без системы запоминания положения сидений

    3. Подсоедините разъем I7*1 или I23*2 электродвигателя стеклоподъемника (двери переднего пассажира).


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    4. Проверьте наличие импульсов в соответствии со значениями, приведенными в таблице ниже.

      Для моделей с левосторонним рулевым управлением
      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      I7-9 (LIN) - масса R - масса Линия передачи данных LIN Выключатель зажигания в состоянии ON (ВКЛ) (IG) Формирование импульсов:
      Для моделей с правосторонним рулевым управлением
      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      I23-9 (LIN) - масса R - масса Линия передачи данных LIN Выключатель зажигания в состоянии ON (ВКЛ) (IG) Формирование импульсов:

  4. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (для правой задней двери)

    A01IEMYN17

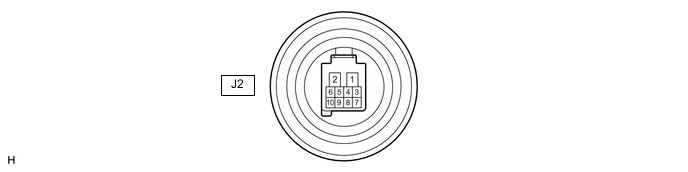

    1. Отсоедините разъем J2 электродвигателя стеклоподъемника в сборе (для правой задней двери).

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Tech Tips

      Проводите изменения со стороны жгута проводов при отсоединенном разъеме.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      J2-2 (B) - масса L - масса Питание аккумуляторной батареи Всегда 11 - 14 В
      J2-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом

    3. Подсоедините разъем J2 электродвигателя стеклоподъемника в сборе (для правой задней двери).

    4. Проверьте наличие импульсов в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      J2-9 (LIN) - масса R - масса Линия передачи данных LIN Выключатель зажигания в состоянии ON (ВКЛ) (IG) Формирование импульсов

  5. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (для левой задней двери)

    A01IEMYN18

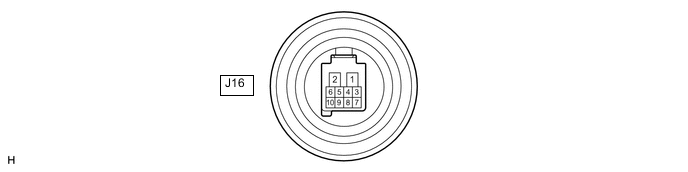

    1. Отсоедините разъем J16 электродвигателя стеклоподъемника в сборе (для левой задней двери).

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Tech Tips

      Проводите изменения со стороны жгута проводов при отсоединенном разъеме.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      J16-2 (B) - масса L - масса Питание аккумуляторной батареи Всегда 11 - 14 В
      J16-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом

    3. Подсоедините разъем J16 электродвигателя стеклоподъемника (левой задней двери).

    4. Проверьте наличие импульсов в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      J16-9 (LIN) - масса R - масса Линия передачи данных LIN Выключатель зажигания в состоянии ON (ВКЛ) (IG) Формирование импульсов:

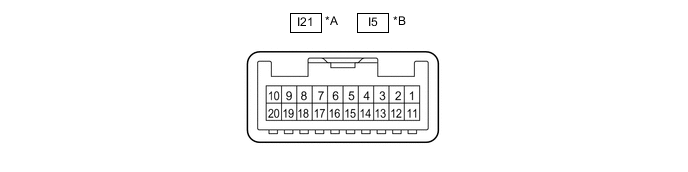

  6. ПРОВЕРЬТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

    A01IIX9C08
    *A Для моделей с левосторонним рулевым управлением *B Для моделей с правосторонним рулевым управлением

    1. Отсоедините разъем I21*1 или I5*2 главного переключателя сети мультиплексной связи.


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Tech Tips

      Проводите изменения со стороны жгута проводов при отсоединенном разъеме.

      Для моделей с левосторонним рулевым управлением
      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      I21-11 (B) - масса R - масса Питание аккумуляторной батареи Всегда 11-14 В
      I21-12 (GND) - масса BR - масса Масса Всегда Менее 1 Ом
      Для моделей с правосторонним рулевым управлением
      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      I5-11 (B) - масса L - масса Питание аккумуляторной батареи Всегда 11-14 В
      I5-12 (GND) - масса V - масса Масса Всегда Менее 1 Ом

    3. Подсоедините разъем I21*1 или I5*2 главного переключателя сети мультиплексной связи.


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    4. Проверьте наличие импульсов в соответствии со значениями, приведенными в таблице ниже.

      Для моделей с левосторонним рулевым управлением
      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      I21-17 (LIN1) - масса Y - масса Линия передачи данных LIN Выключатель зажигания в состоянии ON (ВКЛ) (IG) Формирование импульсов:
      I21-16 (LIN2) - масса L - масса Линия передачи данных LIN Выключатель зажигания в состоянии ON (ВКЛ) (IG) Формирование импульсов:
      Для моделей с правосторонним рулевым управлением
      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      I5-17 (LIN1) - масса Y - масса Линия передачи данных LIN Выключатель зажигания в состоянии ON (ВКЛ) (IG) Формирование импульсов:
      I5-16 (LIN2) - масса P - масса Линия передачи данных LIN Выключатель зажигания в состоянии ON (ВКЛ) (IG) Формирование импульсов:

  7. ПРОВЕРЬТЕ ЭБУ ЛЮКА (ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ) (для моделей с люком)

    A01IFZ4N59

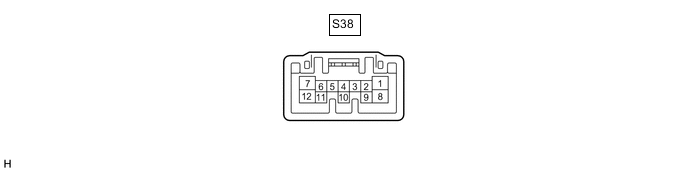

    1. Отсоедините разъем S38 ЭБУ люка (приводного механизма люка в сборе).

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Tech Tips

      Проводите изменения со стороны жгута проводов при отсоединенном разъеме.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      S38-8 (B) - масса SB - масса Питание аккумуляторной батареи Всегда 11-14 В
      S38-12 (E) - масса W-B - масса Масса Всегда Менее 1 Ом

    3. Подсоедините разъем S38 ЭБУ люка (приводного механизма люка в сборе).

    4. Проверьте наличие импульсов в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      S38-11 (MPX1) - масса LG - масса Линия передачи данных LIN Выключатель зажигания в состоянии ON (ВКЛ) (IG) Формирование импульсов

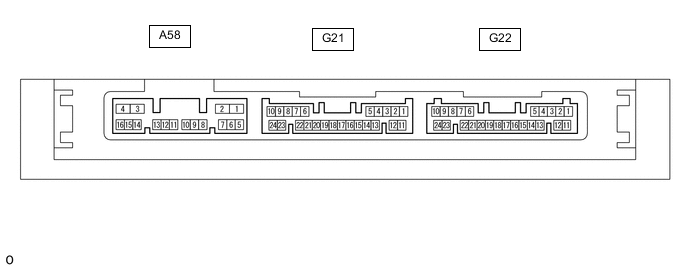

  8. ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

    A01IJZUN70

    1. Отсоедините разъем G22 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Tech Tips

      Проводите изменения со стороны жгута проводов при отсоединенном разъеме.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      G22-11 (E) - масса W-B - масса Масса Всегда Менее 1 Ом
      G22-10 (+B) - масса GR - масса +B источника питания Всегда 11-14 В

    3. Подсоедините разъем G22 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

    4. Проверьте наличие импульсов в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      G22-6 (LIN) - масса R - масса Линия передачи данных LIN Питание включено (IG) Формирование импульсов:

  9. ПРОВЕРЬТЕ ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ ИЛИ ВЕРХНИЙ КРОНШТЕЙН В СБОРЕ)

    A01IHDSN79

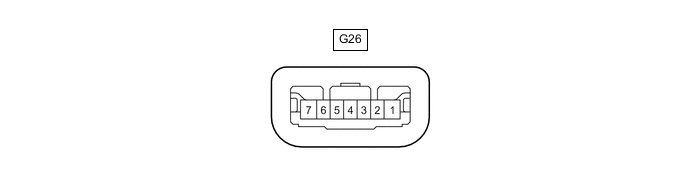

    1. Отсоедините разъем G26 ЭБУ блокировки рулевого управления (привода блокировки рулевого управления или верхнего кронштейна в сборе).

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Tech Tips

      Проводите изменения со стороны жгута проводов при отсоединенном разъеме.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      G26-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом
      G26-7 (B) - масса B - масса Питание аккумуляторной батареи Всегда 11-14 В

    3. Подсоедините разъем G26 ЭБУ блокировки рулевого управления (привода блокировки рулевого управления или верхнего кронштейна в сборе).

    4. Проверьте наличие импульсов в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      G26-5 (LIN) - масса L - масса Линия передачи данных LIN Выключатель зажигания в состоянии ON (ВКЛ) (IG) Формирование импульсов

  10. ПРОВЕРЬТЕ БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА)

    A01IIXLN55

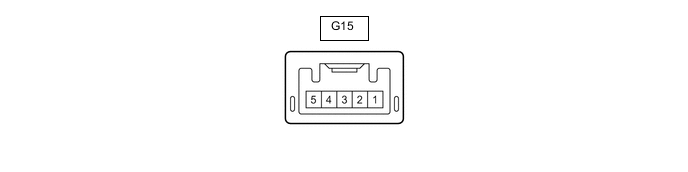

    1. Отсоедините разъем G15 блока идентификационного кода (ЭБУ кода иммобилайзера).

    2. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

      Tech Tips

      Проводите изменения со стороны жгута проводов при отсоединенном разъеме.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      G15-5 (GND) - масса BR - масса Масса Всегда Менее 1 Ом
      G15-1 (+B) - масса GR - масса +B источника питания Всегда 11-14 В

    3. Подсоедините разъем G15 блока идентификационного кода (ЭБУ кода иммобилайзера).

    4. Проверьте наличие импульсов в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      G15-2 (LIN1) - масса SB - масса Линия передачи данных LIN Выключатель зажигания в состоянии ON (ВКЛ) (IG) Формирование импульсов
