ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ


    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      A01IHULC01
      *A для моделей с переключателем голоса *B для моделей с переключателем подключения/отключения от линии
      *C для моделей с системой панорамного обзора - -
      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатели на рулевом колесе в сборе)

      		 *b Seek+ (поиск вверх)
      *c Seek- (поиск вниз) *d Volume+/Volume- (громкость+/громкость-)
      *e MODE *f Голос
      *g Подключение к линии *h Отключение от линии
      *i Влево *j Вправо
      *k Вверх/вниз/ввод *l назад
      *m Верх *n заднего
      *o Контакт A - -
      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      11 (AU1) - 8 (EAU) Кнопки не нажаты 95 – 105 кОм
      Нажатие кнопки Seek+ Менее 2,5 Ом
      Нажатие кнопки Seek- 313 - 345 Ом
      Нажатие кнопки Volume+ 950 - 1050 Ом
      Нажатие кнопки Volume- 2955 - 3265 Ом
      10 (AU2) - 8 (EAU) Кнопки не нажаты 95 – 105 кОм
      Нажатие кнопки MODE Менее 2,5 Ом
      Переключатель подключения к линии нажат*1 313 - 345 Ом
      Переключатель отключения от линии нажат*1 950 - 1050 Ом
      Переключатель Voice нажат*2 2955 - 3265 Ом
      3 (+DP2) - 8 (EAU) Кнопки не нажаты 95 – 105 кОм
      Переключатель "влево" нажат Менее 2,5 Ом
      Переключатель "вверх" нажат 313 - 345 Ом
      Переключатель "вниз" нажат 950 - 1050 Ом
      Переключатель "вправо" нажат 2955 - 3265 Ом
      2 (+DP) - 8 (EAU) Кнопки не нажаты 95 – 105 кОм
      Переключатель "ввод" нажат Менее 2,5 Ом
      Переключатель "верх" нажат 313 - 345 Ом
      Переключатель "назад" нажат 950 - 1050 Ом
      6 (SW+) - 12 (SW-)*3 Кнопки не нажаты 1 МОм или более
      Переключатель "вид" нажат Менее 2,5 Ом
      5 (HO) - контакт A Всегда Менее 2,5 Ом

      • *1: для моделей с переключателем подключения/отключения от линии

      • *2: для моделей с переключателем голоса

      • *3: для моделей с системой панорамного обзора

      Tech Tips

      Если результат проверки не отвечает требованиям, замените переключатели на рулевом колесе.

    2. Проверьте подсветку.

      A01IK4WC01
      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатели на рулевом колесе в сборе)

      		 - -

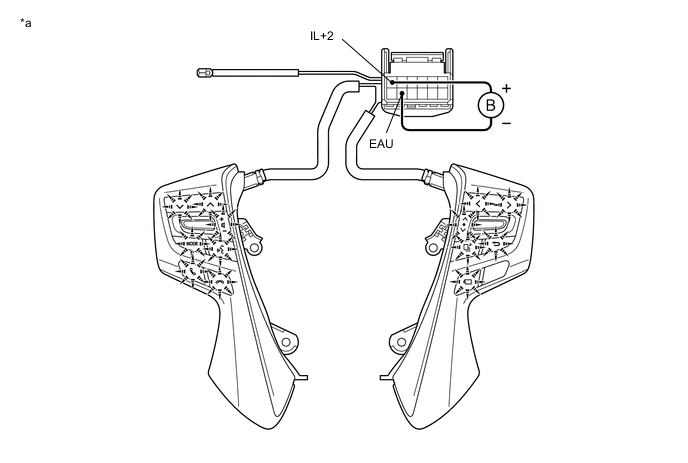

      1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 1 (IL+2), а отрицательный (-) – к контакту 8 (EAU) разъема переключателя на рулевом колесе в сборе.

      2. Убедитесь, что освещение переключателя работает.

        OK
        Подсветка переключателя на рулевом колесе горит.

        Tech Tips

        Если результат проверки не отвечает требованиям, замените переключатели на рулевом колесе.
