СИСТЕМА БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

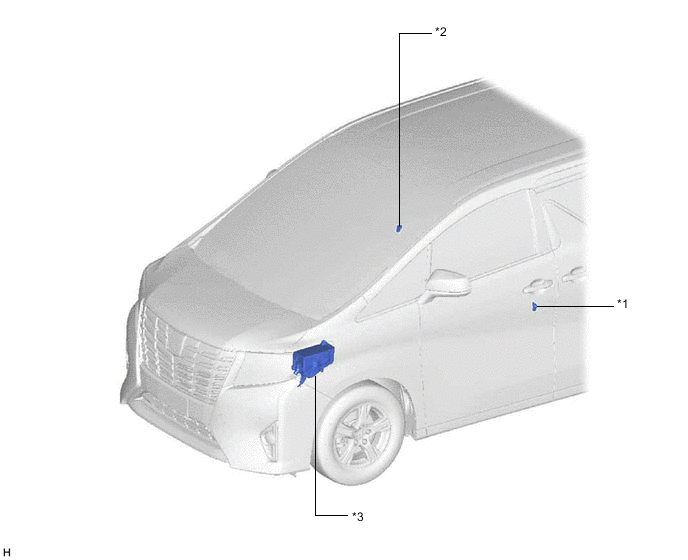

ИЛЛЮСТРАЦИЯ
| *1 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *2 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *3 | БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА - РЕЛЕ IG2 - ПРЕДОХРАНИТЕЛЬ IG2-MAIN |
- |
ИЛЛЮСТРАЦИЯ

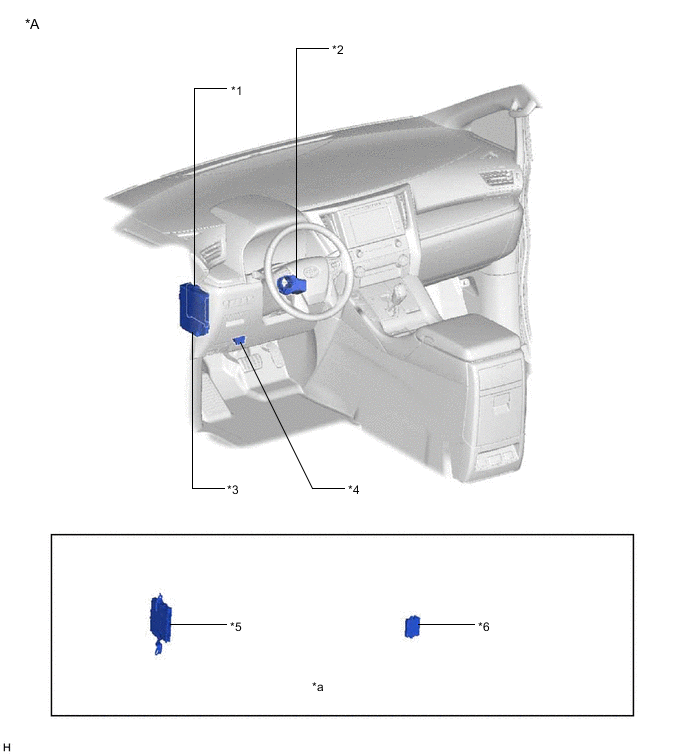

| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *2 | ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ ИЛИ ВЕРХНИЙ КРОНШТЕЙН В СБОРЕ) |
| *3 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ STRG LOCK - ПРЕДОХРАНИТЕЛЬ IG2 № 3 |
*4 | DLC3 |
| *5 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) | *6 | БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА) |
| *a | Установочное положение деталей показано в бюллетене технического обслуживания. | - | - |
ИЛЛЮСТРАЦИЯ

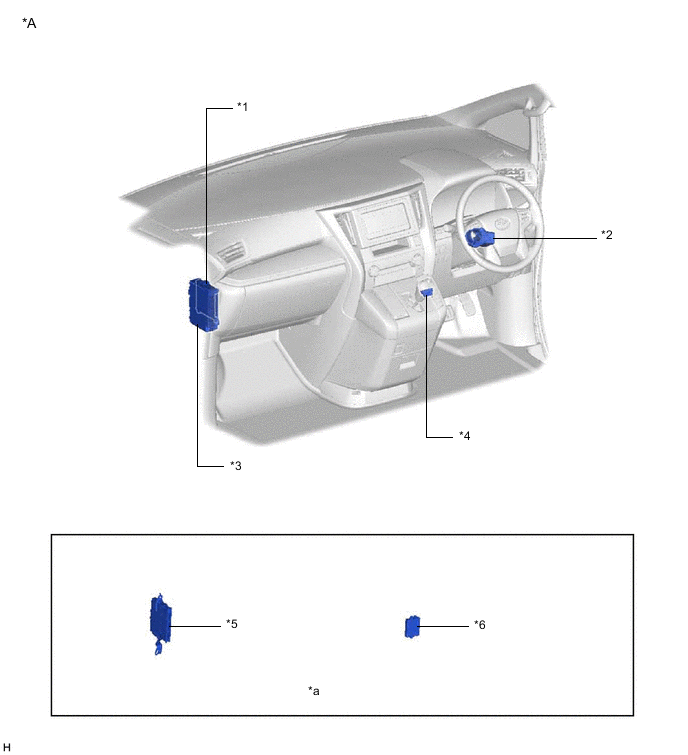

| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *2 | ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ ИЛИ ВЕРХНИЙ КРОНШТЕЙН В СБОРЕ) |
| *3 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ STRG LOCK - ПРЕДОХРАНИТЕЛЬ IG2 № 3 |
*4 | DLC3 |
| *5 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) | *6 | БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА) |
| *a | Установочное положение деталей показано в бюллетене технического обслуживания. | - | - |
