КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ УЗЛЫ И ДЕТАЛИ
ИЛЛЮСТРАЦИЯ

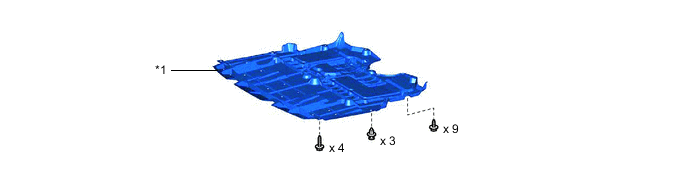

| *1 | НИЖНЯЯ КРЫШКА ДВИГАТЕЛЯ № 1 В СБОРЕ | - | - |
ИЛЛЮСТРАЦИЯ

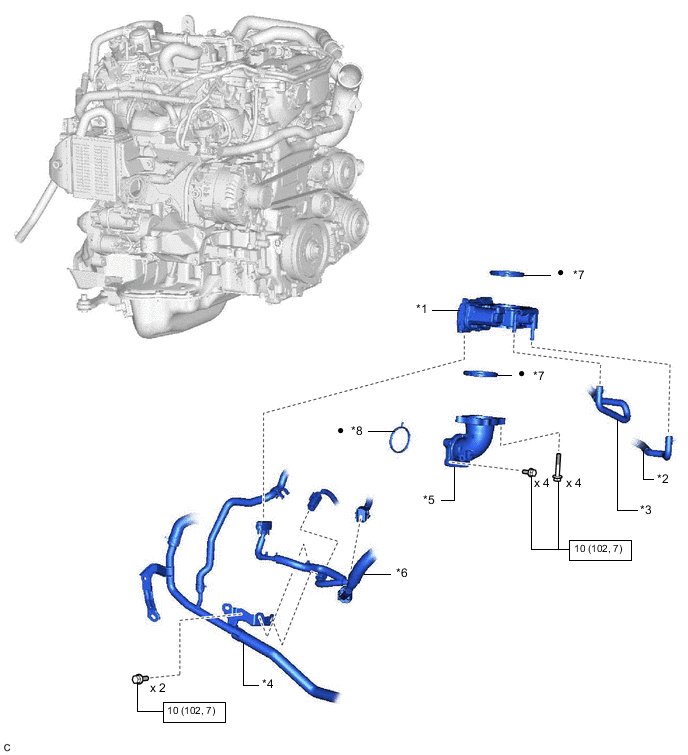

| *1 | КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ | *2 | ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 1 |
| *3 | ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 2 | *4 | ПЕРЕПУСКНОЙ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 6 |
| *5 | ВОЗДУШНЫЙ ПАТРУБОК № 2 | *6 | ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ |
| *7 | ПРОКЛАДКА КОРПУСА ДРОССЕЛЬНОЙ ЗАСЛОНКИ | *8 | ПРОКЛАДКА ВОЗДУШНОГО ПАТРУБКА № 2 |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
