COOLING FAN MOTOR COMPONENTS

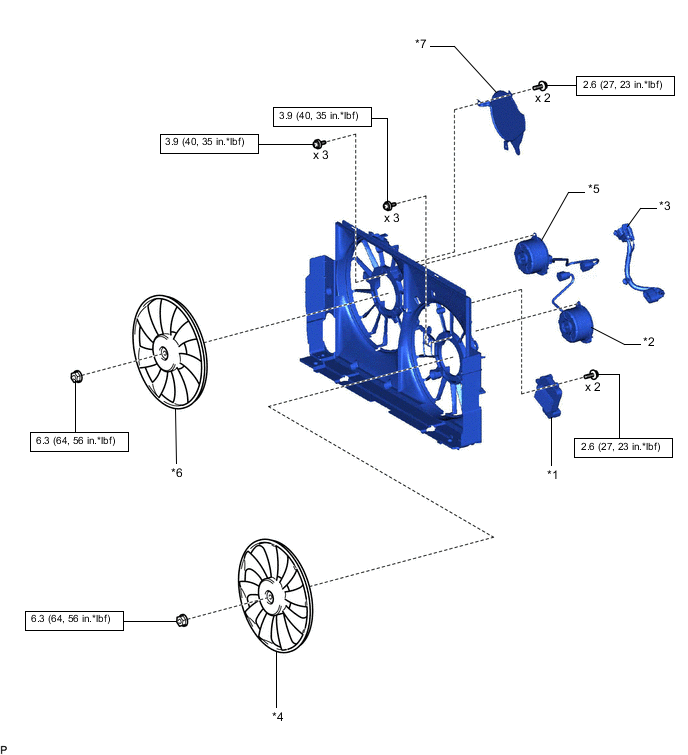

ILLUSTRATION
| *1 | COOLING FAN ECU | *2 | COOLING FAN MOTOR |
| *3 | COOLING FAN WIRE | *4 | FAN |
| *5 | NO. 2 COOLING FAN MOTOR | *6 | NO. 2 FAN |
| *7 | COOLING FAN MOTOR INSULATOR | - | - |
 |
N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
ILLUSTRATION
| *1 | COOLING FAN ECU | *2 | COOLING FAN MOTOR |
| *3 | COOLING FAN WIRE | *4 | FAN |
| *5 | NO. 2 COOLING FAN MOTOR | *6 | NO. 2 FAN |
| *7 | COOLING FAN MOTOR INSULATOR | - | - |
| |
N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
