ЗАДНИЙ КОНДИЦИОНЕР ВОЗДУХА РАЗБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

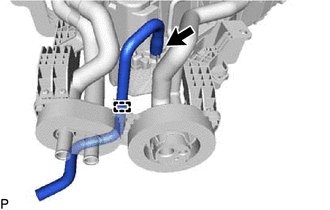

1. СНИМИТЕ СЛИВНОЙ ШЛАНГ КОНДИЦИОНЕРА




   1.

      Освободите зажим и снимите сливной шланг охладителя.

2. СНИМИТЕ УПЛОТНЕНИЕ КОНДИЦИОНЕРА № 1




   1.

      Снимите уплотнение кондиционера № 1.

3. СНИМИТЕ КЛАПАН КОМПЕНСАЦИИ РАСШИРЕНИЯ ЗАДНЕГО КОНДИЦИОНЕРА




   1.

      Снимите уплотнение.

   2.

      Снимите уплотнение.

   3.

      Выверните 4 винта.

   4. Освободите 2 захвата и снимите крышку.

   5.

      Выверните 8 винтов и снимите крышку.

   6.

      Выверните 2 винта и снимите кронштейн.

   7.

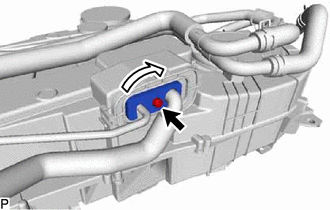

      С помощью шестигранного ключа 4 мм выверните болт с шестигранной головкой и поверните Г-образный соединитель.

   8.

      Снимите трубку и обвязку системы кондиционирования в сборе.

   9. Снимите с трубки и обвязки системы кондиционирования в сборе 2 кольцевых уплотнения.

      Note

      Для предотвращения проникновения влаги и загрязняющих веществ герметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.

   10.

       Освободите 3 захвата и снимите пластину.

   11.

       Снимите уплотнительную шайбу.

   12.

       С помощью шестигранного гаечного ключа на 4 мм выверните 2 болта с шестигранной головкой и снимите клапан компенсации расширения заднего кондиционера.

4. СНИМИТЕ БЛОК РАДИАТОРА ОТОПИТЕЛЯ




   1.

      Выверните 3 винта и снимите кронштейн.

   2.

      Выверните 2 винта.

   3. С помощью плоскогубцев зажмите захваты 2 фиксаторов и сдвиньте фиксаторы, чтобы отсоединить шланг и патрубок охлаждающей жидкости отопителя в сборе.

   4.

      Выверните винт и снимите зажим.

   5.

      Снимите 2 втулки.

   6.

      Снимите блок радиатора отопителя.

      Note

      Приготовьте поддон или кусок ткани для сбора утечек охлаждающей жидкости.

5. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ ЗАДНЕГО ВЕНТИЛЯТОРА С ВЕНТИЛЯТОРОМ В СБОРЕ




   1.

      Выверните 3 винта и снимите электродвигатель заднего вентилятора с вентилятором в сборе.

6. СНИМИТЕ БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ ВЕНТИЛЯТОРА




   1.

      Выверните 2 винта и снимите блок управления двигателем вентилятора.

7. СНИМИТЕ СЕРВОПРИВОД ЗАДНЕЙ ЗАСЛОНКИ РАСПРЕДЕЛЕНИЯ ПОТОКОВ ВОЗДУХА В СБОРЕ

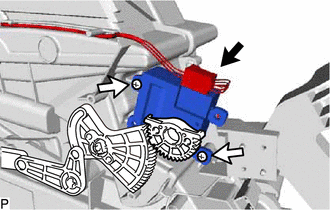

   1.

      Отсоедините разъем.

   2. Выверните 2 винта и снимите серводвигатель задней заслонки распределения потоков воздуха.

8. СНИМИТЕ СЕРВОПРИВОД ЗАДНЕЙ СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ

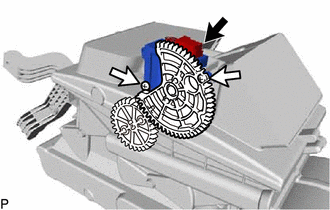

   1.

      Отсоедините разъем.

   2. Выверните 2 винта и снимите сервопривод задней смесительной заслонки в сборе.

9. СНИМИТЕ ЖГУТ ПРОВОДОВ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 2 В СБОРЕ




   1.

      Освободите все зажимы и отсоедините жгут проводов системы кондиционирования № 2 в сборе.

   2.

      Выверните 12 винтов и снимите левую крышку заднего кондиционера.

   3.

      Освободите 2 захвата и снимите жгут проводов системы кондиционирования № 2 в сборе.

10. СНИМИТЕ ЗАДНИЙ ИСПАРИТЕЛЬ В СБОРЕ




    1.

       Снимите задний испаритель в сборе.

    2.

       Снимите 2 кольцевых уплотнения с заднего испарителя в сборе.
