ЗАДНИЙ КОНДИЦИОНЕР ВОЗДУХА УЗЛЫ И ДЕТАЛИ
ИЛЛЮСТРАЦИЯ
| *1 | БОКОВАЯ ЗАЩИТНАЯ КРЫШКА БАГАЖНОГО ОТДЕЛЕНИЯ № 1 | *2 | ОБВЯЗКА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 2 В СБОРЕ |
| *3 | ТРУБКА НИЗКОГО ДАВЛЕНИЯ | *4 | ТРУБКА ВЫСОКОГО ДАВЛЕНИЯ |
| *5 | ВЫХОДНОЙ ПАТРУБОК ОТОПИТЕЛЯ | *6 | ВХОДНОЙ ПАТРУБОК ОТОПИТЕЛЯ |
| *7 | КОЛЬЦЕВОЕ УПЛОТНЕНИЕ | - | - |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
 |
Компрессорное масло ND-OIL 8 или аналогичное | - | - |
ИЛЛЮСТРАЦИЯ
| *1 | ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ | *2 | ЛЕВАЯ БОКОВАЯ ОБЛИЦОВОЧНАЯ КОРОБКА ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ |
| *3 | ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 3 В СБОРЕ | *4 | ЗАДНЯЯ НАПОЛЬНАЯ КОРОБКА ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ |
| *5 | ОТДЕЛОЧНАЯ ПЛАСТИНА ЗАДНЕГО ПОЛА | *6 | ЗАДНЯЯ КРЫШКА В СБОРЕ |

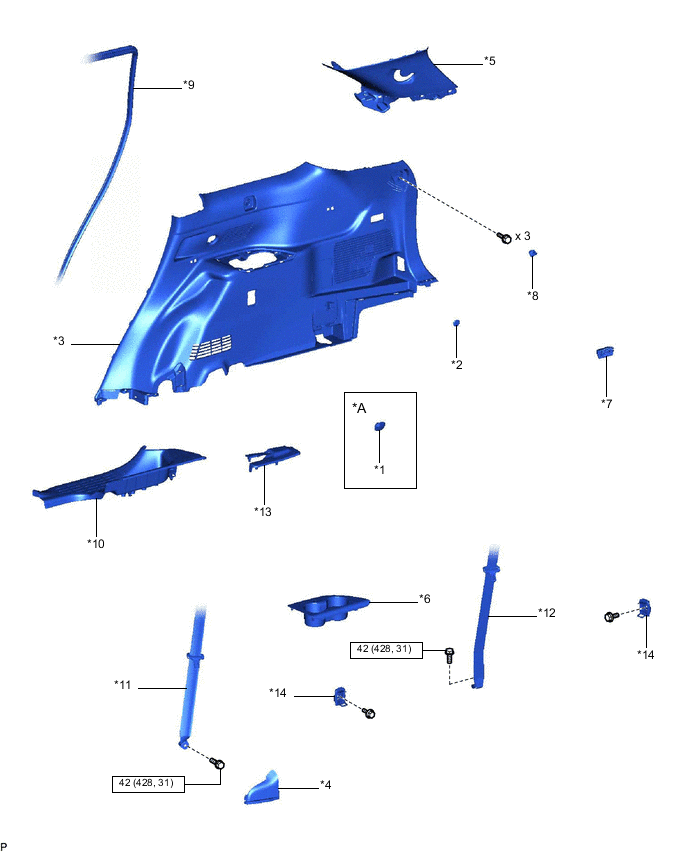

ИЛЛЮСТРАЦИЯ
| *A | для моделей с задней автоматической системой кондиционирования | - | - |
| *1 | ТЕРМИСТОР КОНДИЦИОНЕРА (ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ № 2 ВОЗДУХА В САЛОНЕ) | *2 | НАКЛАДКА КАРМАНА В ОБЛИЦОВКЕ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ |
| *3 | ПРАВАЯ БОКОВАЯ ОБЛИЦОВОЧНАЯ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ | *4 | ПРАВАЯ ПЕРЕДНЯЯ БОКОВАЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА БАГАЖНОГО ОТДЕЛЕНИЯ |
| *5 | ВНУТРЕННЯЯ ПРАВАЯ БОКОВАЯ ОБЛИЦОВКА КРЫШИ | *6 | БОКОВАЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1 |
| *7 | ЛАМПА ОСВЕЩЕНИЯ БАГАЖНОГО ОТДЕЛЕНИЯ № 1 В СБОРЕ | *8 | ЗАЩЕЛКА ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1 |
| *9 | УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ | *10 | ОПОРНАЯ НАКЛАДКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ |
| *11 | ПРАВЫЙ ЗАДНИЙ РЕМЕНЬ № 1 В СБОРЕ | *12 | ПРАВЫЙ ЗАДНИЙ РЕМЕНЬ № 2 В СБОРЕ |
| *13 | ЗАДНИЙ ЩИТОК КРОНШТЕЙНА НАРУЖНОЙ НАПРАВЛЯЮЩЕЙ ПРАВОГО СИДЕНЬЯ | *14 | КАНАТНЫЙ КРЮК |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |
ИЛЛЮСТРАЦИЯ
| *1 | ПЛАСТИНА КОНДИЦИОНЕРА | *2 | ВОЗДУХОВОД КОНДИЦИОНЕРА № 1 |
| *3 | ЗАДНИЙ КОНДИЦИОНЕР В СБОРЕ | *4 | ЗАДНИЙ ВОЗДУХОВОД № 5 |
ИЛЛЮСТРАЦИЯ
| *1 | БЛОК УПРАВЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЕМ ВЕНТИЛЯТОРА | *2 | СЛИВНОЙ ШЛАНГ ОХЛАДИТЕЛЯ |
| *3 | БЛОК РАДИАТОРА ОТОПИТЕЛЯ В СБОРЕ | *4 | УПЛОТНЕНИЕ БЛОКА ОХЛАЖДЕНИЯ № 1 |
| *5 | ЖГУТ ПРОВОДОВ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 2 В СБОРЕ | *6 | СЕРВОДВИГАТЕЛЬ УПРАВЛЕНИЯ ЗАДНЕЙ СМЕСИТЕЛЬНОЙ ЗАСЛОНКОЙ В СБОРЕ |
| *7 | ЭЛЕКТРОДВИГАТЕЛЬ ЗАДНЕГО ВЕНТИЛЯТОРА С ВЕНТИЛЯТОРОМ В СБОРЕ | *8 | КЛАПАН КОМПЕНСАЦИИ РАСШИРЕНИЯ ЗАДНЕГО КОНДИЦИОНЕРА |
| *9 | ЗАДНИЙ ИСПАРИТЕЛЬ В СБОРЕ | *10 | СЕРВОДВИГАТЕЛЬ УПРАВЛЕНИЯ ЗАДНЕЙ ЗАСЛОНКОЙ РАСПРЕДЕЛЕНИЯ ПОТОКОВ ВОЗДУХА В СБОРЕ |
| *11 | КОЛЬЦЕВОЕ УПЛОТНЕНИЕ | *12 | ХОМУТ |
| *13 | ВТУЛКА | *14 | ПРАВАЯ КРЫШКА ЗАДНЕГО КОНДИЦИОНЕРА |
| *15 | ЛЕВАЯ КРЫШКА ЗАДНЕГО КОНДИЦИОНЕРА | *16 | ШЛАНГ И ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ОТОПИТЕЛЯ В СБОРЕ |
| *17 | ПЛАСТИНА | *18 | УПЛОТНИТЕЛЬНАЯ ШАЙБА |
| *19 | ТРУБКА И ОБВЯЗКА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ | *20 | КРЫШКА |
| *21 | УПЛОТНЕНИЕ | *22 | КРОНШТЕЙН |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
| |
Компрессорное масло ND-OIL 8 или аналогичное | - | - |
