ЛАМПА ОБЩЕГО ОСВЕЩЕНИЯ (для задней двери) ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ПАНЕЛЬ ОБЛИЦОВКИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

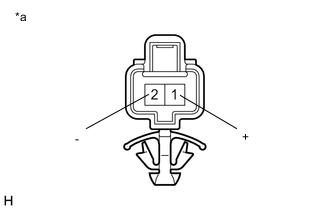

    1. A018KJHC03
      *a

      Устройство с неподсоединенным жгутом проводов

      (Панель облицовки левой задней двери в сборе)

      Подайте напряжение аккумуляторной батареи на разъем и убедитесь, что лампа рассеянного освещения левой задней двери включается.

      OK
      Условия измерений Условие Заданные условия

      Положительный (+) вывод аккумуляторной батареи → 1 (+)

      Отрицательный (-) вывод аккумуляторной батареи → 2 (-)

      		 Всегда Лампа рассеянного освещения левой задней двери включается

      Если результат не отвечает требованиям, замените панель облицовки левой задней двери.

  2. ПРОВЕРЬТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ


    1. A018KJHC03
      *a

      Устройство с неподсоединенным жгутом проводов

      (Панель облицовки правой задней двери в сборе)

      Подайте напряжение аккумуляторной батареи на разъем и убедитесь, что лампа рассеянного освещения правой задней двери включается.

      OK
      Условия измерений Условие Заданные условия

      Положительный (+) вывод аккумуляторной батареи → 1 (+)

      Отрицательный (-) вывод аккумуляторной батареи → 2 (-)

      		 Всегда Лампа рассеянного освещения правой задней двери включается

      Если результат не отвечает требованиям, замените панель облицовки правой задней двери.
