СИСТЕМА ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ (для моделей с интеллектуальной системой посадки и запуска), Diagnostic DTC:B1242

Код DTC Наименование DTC
B1242 Неисправность цепи приемника системы дистанционного управления замками дверей

ОПИСАНИЕ

Для приема радиосигналов передатчика электронного ключа, связанных с функцией посадки, используется приемник системы дистанционной блокировки дверей. ЭБУ сертификации (ЭБУ электронного ключа зажигания) декодирует требуемый передатчик электронного ключа, распознавая код ключа на основании радиосигналов, принятых приемником системы управления замками дверей. Приемник системы блокировки дверей получает сигнал передатчика электронного ключа и передает сигналы в главный ЭБУ кузова через ЭБУ сертификации (ЭБУ электронного ключа зажигания) (например, если запрошена блокировка дверей, ЭБУ сертификации (ЭБУ электронного ключа зажигания) передает команду блокировки дверей в главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи).

№ DTC Неисправность Условие обнаружения DTC Неисправный участок
B1242 Неисправность цепи приемника системы дистанционного управления замками дверей

  • Короткое замыкание на массу в цепи RDAM между ЭБУ сертификации (ЭБУ электронного ключа зажигания) и приемником системы управления замками дверей.

  • Короткое замыкание в цепи RDAM на массу при отсутствии сигналов RCO (5 В) на выходе ЭБУ.

  • Жгут проводов или разъем

  • Приемник системы управления дверью

  • ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ


  1. ДЛЯ МОДЕЛЕЙ С ЛЕВОСТОРОННИМ РУЛЕВЫМ УПРАВЛЕНИЕМ

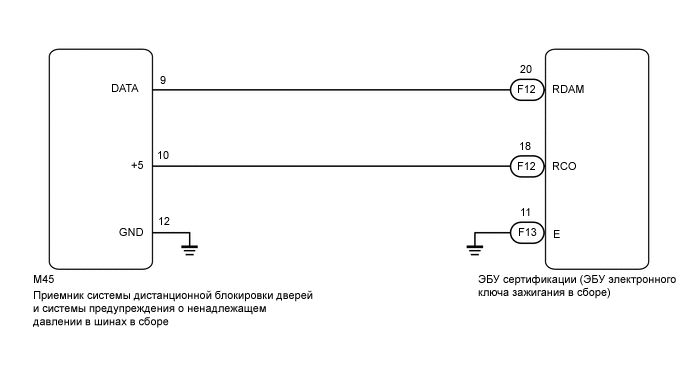

    A002A9JE63

  2. ДЛЯ МОДЕЛЕЙ С ПРАВОСТОРОННИМ РУЛЕВЫМ УПРАВЛЕНИЕМ

    A002A9JE64

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • В случае замены или проверки приемника системы блокировки дверей и жгута проводов не изменяйте положение или длину жгута проводов. Если жгут проводов находится слишком близко к приемнику системы блокировки дверей, это может повлиять на работу системы посадки и системы дистанционной блокировки дверей.

  • Этот DTC не сохраняется в течение 10 с после переключения выключателя зажигания из состояния ON (ВКЛ) (IG) в состояние OFF (ВЫКЛ).

  • Система дистанционной блокировки дверей использует систему передачи данных CAN. Проверьте работоспособность системы передачи данных, следуя указаниям из раздела "Порядок поиска неисправностей". Приступать к диагностике системы управления замками дверей следует только после подтверждения нормальной работы системы передачи данных.

    Нажмите здесь Click here

  • Перед заменой ЭБУ сертификации (ЭБУ электронного ключа зажигания) обратитесь к разделу "Интеллектуальная система посадки и запуска (функция посадки)" - меры предосторожности.

    Нажмите здесь Click here

  • В случае замены приемника системы управления замками дверей считайте идентификаторы передатчиков (системы предупреждения о ненадлежащем давлении в шинах), хранящиеся в прежнем ЭБУ, с помощью прибора GTS и запишите их, прежде чем снимать приемник.*

    Нажмите здесь Click here


    • *: Для моделей с левосторонним рулевым управлением

  • Если была произведена замена приемника системы блокировки дверей, необходимо выполнить инициализацию (нажмите здесь) после регистрации (нажмите здесь Click here) идентификаторов передатчика в приемнике системы блокировки дверей.*


    • *: Для моделей с левосторонним рулевым управлением

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)


    1. Отсоедините разъем M45*1 или M27*2 приемника системы управления замками дверей.


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    2. Измерьте напряжение и сопротивление и проверьте импульсы в соответствии со значениями, приведенными в таблице.

      A0027GLC09
      *a

      Устройство с подсоединенным жгутом проводов

      (ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе))

      		 - -
      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      F12-20 (RDAM) - F13-11 (E) Всегда 11—14 В
      F12-18 (RCO) - F13-11 (E) Всегда Ниже 1 В → периодическое формирование импульсов 4,5-5,5 В
      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      F13-11 (E) - масса Всегда Менее 1 Ом
      Результат
      Результат Следующий шаг
      OK (для моделей с левосторонним рулевым управлением) А
      OK (для моделей с правосторонним рулевым управлением) B
      NG C

    А

    ЗАМЕНИТЕ ПРИЕМНИК ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ И СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ В СБОРЕ Нажмите здесь Click here

    B

    ЗАМЕНИТЕ ПРИЕМНИК ИНТЕЛЛЕКТУАЛЬНОЙ СИСТЕМЫ БЛОКИРОВКИ ДВЕРЕЙ В СБОРЕ Нажмите здесь Click here

    C

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМНИК СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ – ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ))


    1. Отсоедините разъем F12 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для моделей с левосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      F12-20 (RDAM) - M45-9 (DATA) Всегда Менее 1 Ом
      F12-18 (RCO) - M45-10 (+5) Всегда Менее 1 Ом
      M45-12 (GND) - масса Всегда Менее 1 Ом
      M45-9 (DATA) или F12-20 (RDAM) - масса Всегда 10 кОм или более
      M45-10 (+5) или F12-18 (RCO) - масса Всегда 10 кОм или более
      Номинальное сопротивление
      Для моделей с правосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      F12-20 (RDAM) - M27-5 (DATA) Всегда Менее 1 Ом
      F12-18 (RCO) - M27-4 (+5) Всегда Менее 1 Ом
      M27-1 (GND) - масса Всегда Менее 1 Ом
      M27-5 (DATA) или F12-20 (RDAM) - масса Всегда 10 кОм или более
      M27-4 (+5) или F12-18 (RCO) - масса Всегда 10 кОм или более
      Результат
      Следующий шаг
      OK
      NG

    OK

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
