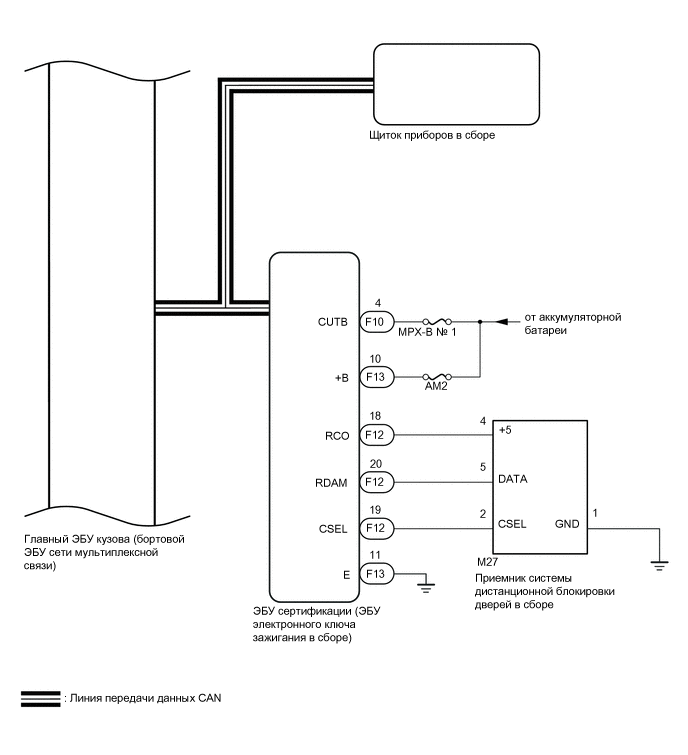

СИСТЕМА ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ (для моделей с интеллектуальной системой посадки и запуска) СХЕМА СИСТЕМЫ

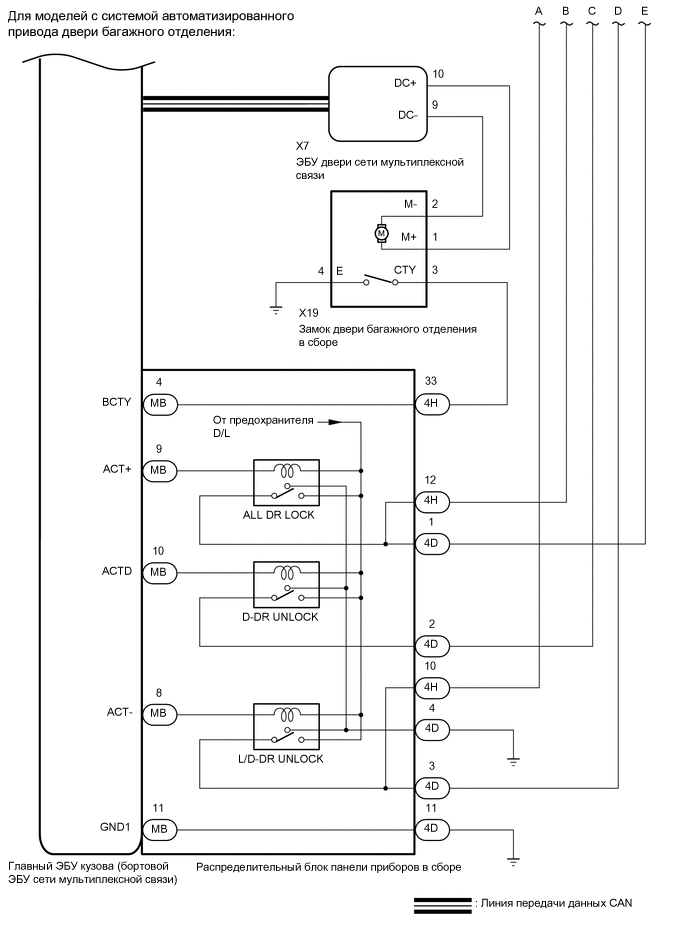

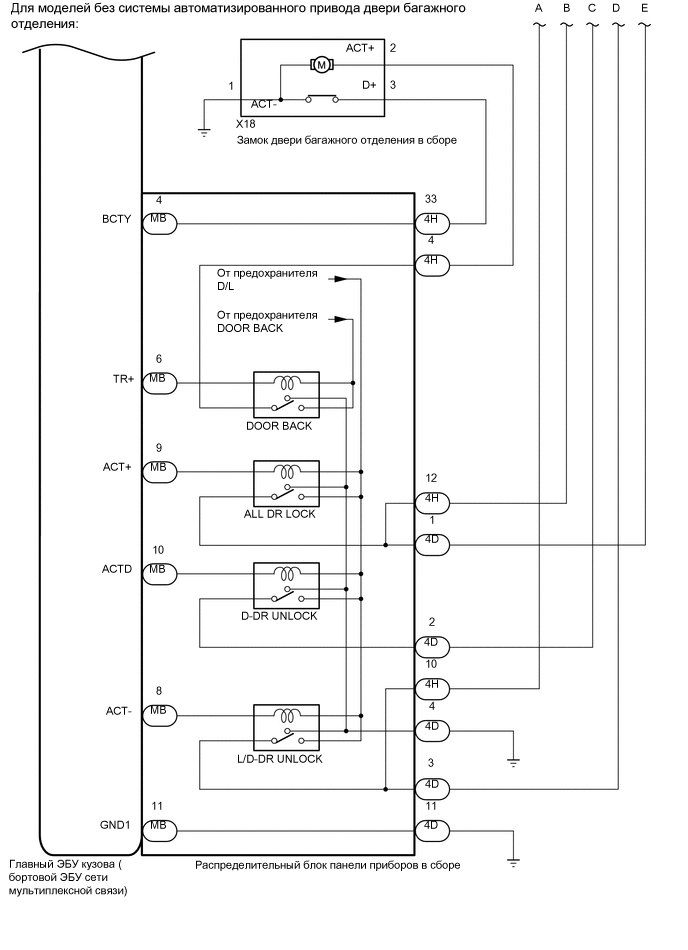

Система дистанционной блокировки дверей (для моделей с левосторонним рулевым управлением)

Таблица обмена данными
Передатчик	Приемник	Сигнал	Линия
ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	Сигнал дистанционной блокировки/разблокировки двери Сигнал запроса звучания зуммера системы дистанционной блокировки дверей	CAN
Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	Щиток приборов в сборе	Сигнал запроса включения ламп аварийной сигнализации системы дистанционной блокировки дверей	CAN
ЭБУ двери сети мультиплексной связи	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	Сигнал управления автоматизированной дверью багажного отделения	CAN

Система дистанционной блокировки дверей (для моделей с правосторонним рулевым управлением)

Таблица обмена данными
Передатчик	Приемник	Сигнал	Линия
ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	Сигнал дистанционной блокировки/разблокировки двери Сигнал запроса звучания зуммера системы дистанционной блокировки дверей	CAN
Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	Щиток приборов в сборе	Сигнал запроса включения ламп аварийной сигнализации системы дистанционной блокировки дверей	CAN
ЭБУ двери сети мультиплексной связи*	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	Сигнал управления автоматизированной дверью багажного отделения	CAN
