СИСТЕМА ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ (для моделей с интеллектуальной системой посадки и запуска) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

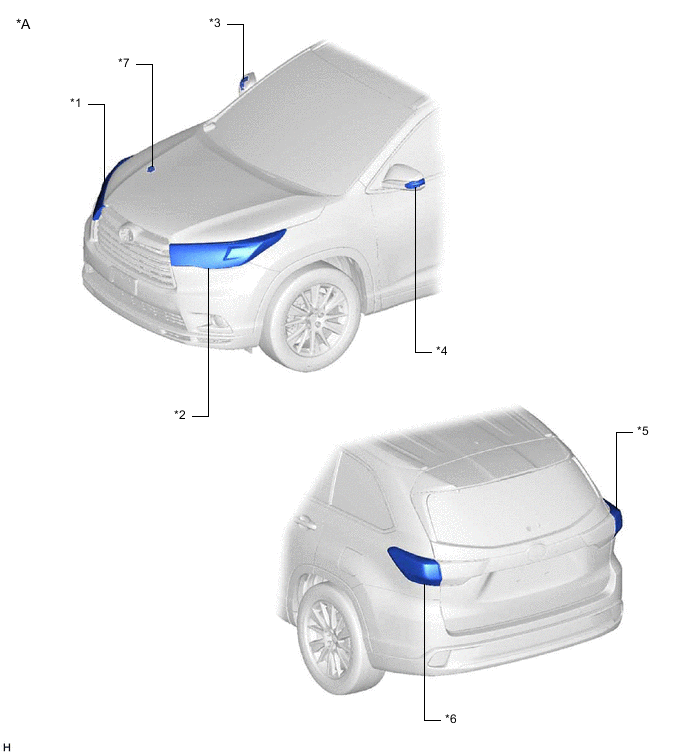

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | ПРАВАЯ ФАРА В СБОРЕ - ПРАВЫЙ УКАЗАТЕЛЬ ПОВОРОТА |
*2 | ЛЕВАЯ ФАРА В СБОРЕ - ЛЕВЫЙ УКАЗАТЕЛЬ ПОВОРОТА |
| *3 | ПРАВЫЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ | *4 | ЛЕВЫЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ |
| *5 | ПРАВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ - ПРАВЫЙ УКАЗАТЕЛЬ ПОВОРОТА |
*6 | ЛЕВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ - ЛЕВЫЙ УКАЗАТЕЛЬ ПОВОРОТА |
| *7 | ЗУММЕР СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ | - | - |

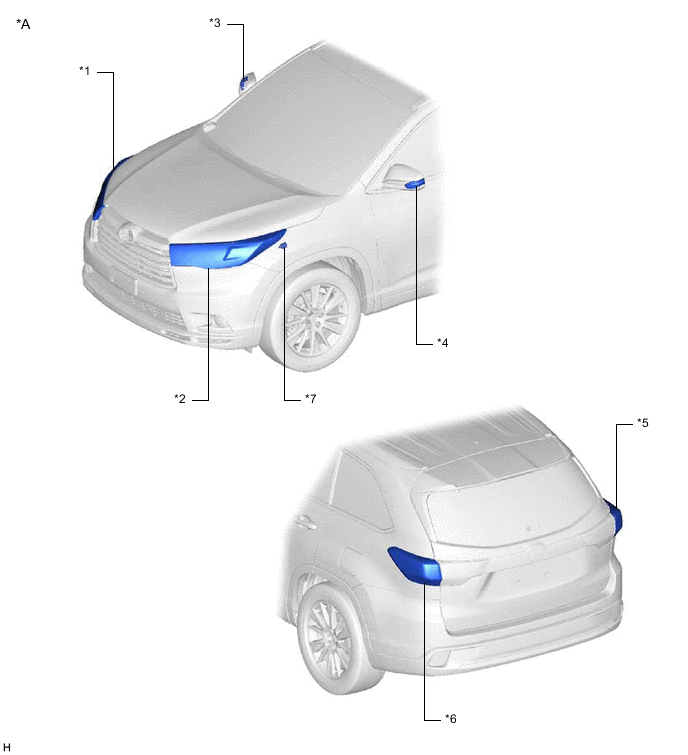

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | ПРАВАЯ ФАРА В СБОРЕ - ПРАВЫЙ УКАЗАТЕЛЬ ПОВОРОТА |
*2 | ЛЕВАЯ ФАРА В СБОРЕ - ЛЕВЫЙ УКАЗАТЕЛЬ ПОВОРОТА |
| *3 | ПРАВЫЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ | *4 | ЛЕВЫЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ |
| *5 | ПРАВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ - ПРАВЫЙ УКАЗАТЕЛЬ ПОВОРОТА |
*6 | ЛЕВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ - ЛЕВЫЙ УКАЗАТЕЛЬ ПОВОРОТА |
| *7 | ЗУММЕР СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ | - | - |

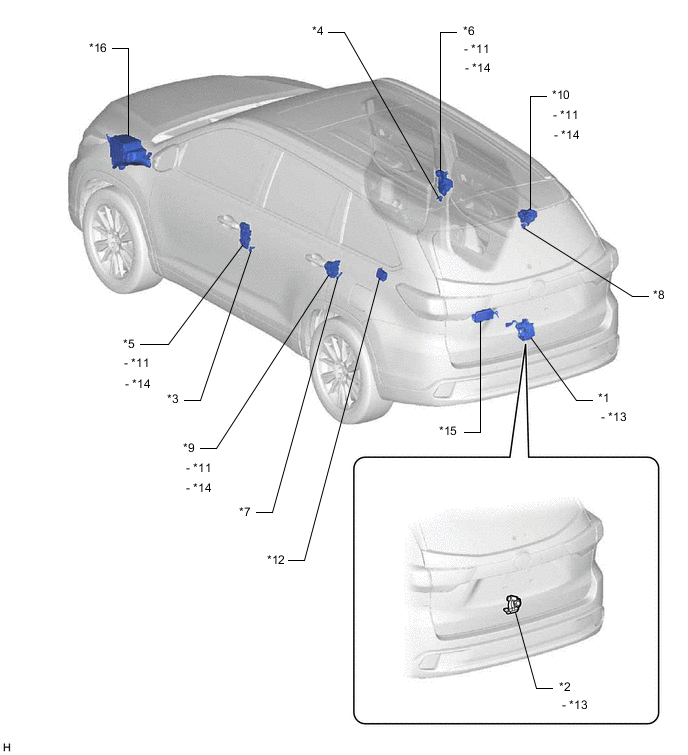

ИЛЛЮСТРАЦИЯ
| *1 | ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с автоматизированным приводом двери багажного отделения) | *2 | ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей без автоматизированного привода двери багажного отделения) |
| *3 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *4 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *5 | ЗАМОК ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ | *6 | ЗАМОК ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
| *7 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ | *8 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
| *9 | ЗАМОК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ | *10 | ЗАМОК ПРАВОЙ ЗАДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
| *11 | ДАТЧИК РАЗБЛОКИРОВКИ ДВЕРИ | *12 | ПРИЕМНИК СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ В СБОРЕ |
| *13 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ | *14 | ЭЛЕКТРОДВИГАТЕЛЬ ЗАМКА ДВЕРИ |
| *15 | ЭБУ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ | *16 | БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ - ПРЕДОХРАНИТЕЛЬ MPX-B № 1 |

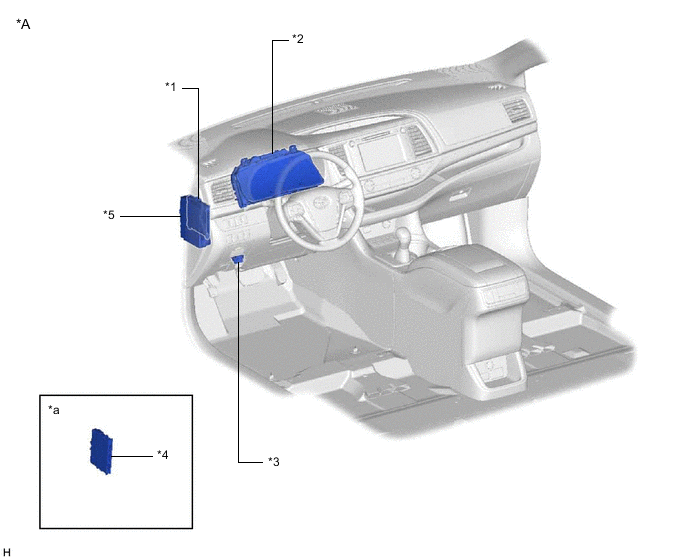

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *2 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *3 | DLC3 | *4 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) |
| *5 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ – ПРЕДОХРАНИТЕЛЬ ECU-ACC - ПРЕДОХРАНИТЕЛЬ AM2 - ПРЕДОХРАНИТЕЛЬ IG1 № 3 - РЕЛЕ ALL DR LOCK - РЕЛЕ РАЗБЛОКИРОВКИ D-DR - РЕЛЕ РАЗБЛОКИРОВКИ L/D-DR |
- | - |
| *a | Установочное положение детали приводится в бюллетене технического обслуживания. | - | - |

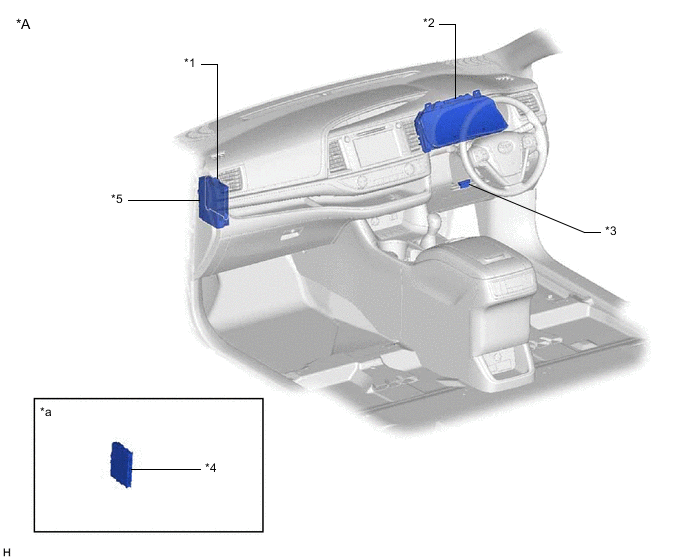

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *2 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *3 | DLC3 | *4 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) |
| *5 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ – ПРЕДОХРАНИТЕЛЬ ECU-ACC - ПРЕДОХРАНИТЕЛЬ AM2 - ПРЕДОХРАНИТЕЛЬ IG1 № 3 - РЕЛЕ ALL DR LOCK - РЕЛЕ РАЗБЛОКИРОВКИ D-DR - РЕЛЕ РАЗБЛОКИРОВКИ L/D-DR - РЕЛЕ DOOR BACK (для моделей без системы автоматизированного привода двери багажного отделения) |
- | - |
| *a | Установочное положение детали приводится в бюллетене технического обслуживания. | - | - |
