ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ ПАНОРАМНОГО ОБЗОРА ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СИСТЕМЫ ПАНОРАМНОГО ОБЗОРА (ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДНЕГО ВИДА С ШИРОКИМ УГЛОМ ОБЗОРА)

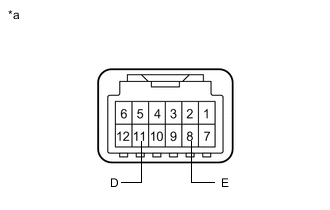

    1. A002CMBC01
      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатель системы панорамного обзора)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      11 (B) - 8 (D) Переключатель системы панорамного обзора включен (не выступает) Менее 1 Ом
      11 (B) - 8 (D) Выключатель системы панорамного обзора выключен (выступает) 10 кОм или более

      Если результат не соответствует заданному, замените переключатель системы панорамного обзора.

    2. Проверьте, светится ли переключатель.

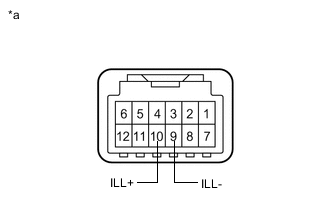

      1. A002CMBC03
        *a

        Устройство с неподсоединенным жгутом проводов

        (переключатель системы панорамного обзора)

        Подайте напряжение аккумуляторной батареи на переключатель системы панорамного обзора и проверьте, что его подсветка включается.

        OK
        Условие Заданные условия

        Положительный (+) вывод аккумуляторной батареи → контакт 10 (ILL+)

        Отрицательный (-) вывод аккумуляторной батареи → контакт 9 (ILL-)

        		 Горит

        Если результат не соответствует заданному, замените переключатель системы панорамного обзора.
