СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ TOYOTA (с 6 датчиками) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

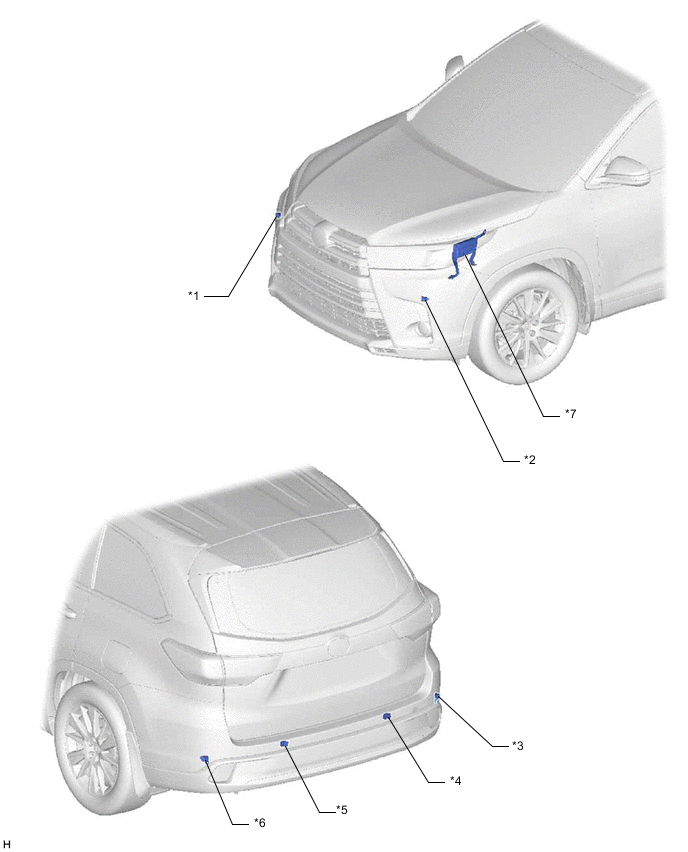

ИЛЛЮСТРАЦИЯ
| *1 | УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 (ПЕРЕДНИЙ ПРАВЫЙ ДАТЧИК) | *2 | УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 (ПЕРЕДНИЙ ЛЕВЫЙ ДАТЧИК) |
| *3 | УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 (ЗАДНИЙ ПРАВЫЙ ДАТЧИК) | *4 | УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 (ЗАДНИЙ ПРАВЫЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК) |
| *5 | УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 (ЗАДНИЙ ЛЕВЫЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК) | *6 | УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 (ЗАДНИЙ ЛЕВЫЙ ДАТЧИК) |
| *7 | ECM | - | - |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ЗАДНЕГО УЛЬТРАЗВУКОВОГО ЛОКАТОРА ИЛИ СИСТЕМЫ УЛЬТРАЗВУКОВОЙ ЛОКАЦИИ В СБОРЕ | *2 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ |
| *3 | ЗУММЕР ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ № 1 | *4 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *5 | МУЛЬТИИНФОРМАЦИОННЫЙ ДИСПЛЕЙ | - | - |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ЗАДНЕГО УЛЬТРАЗВУКОВОГО ЛОКАТОРА ИЛИ СИСТЕМЫ УЛЬТРАЗВУКОВОЙ ЛОКАЦИИ В СБОРЕ | *2 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ |
| *3 | ЗУММЕР ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ № 1 | *4 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *5 | МУЛЬТИИНФОРМАЦИОННЫЙ ДИСПЛЕЙ | *6 | DLC3 |

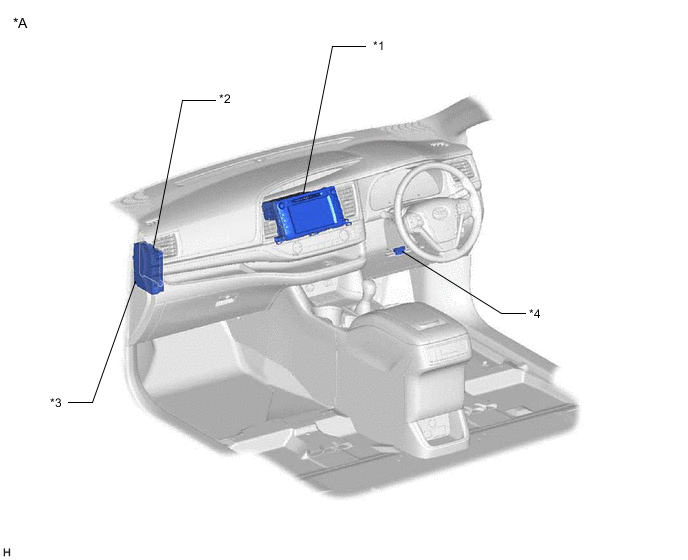

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ (для моделей с приемником системы навигации) - МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ |
*2 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *3 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ IG1 № 3 |
*4 | DLC3 |

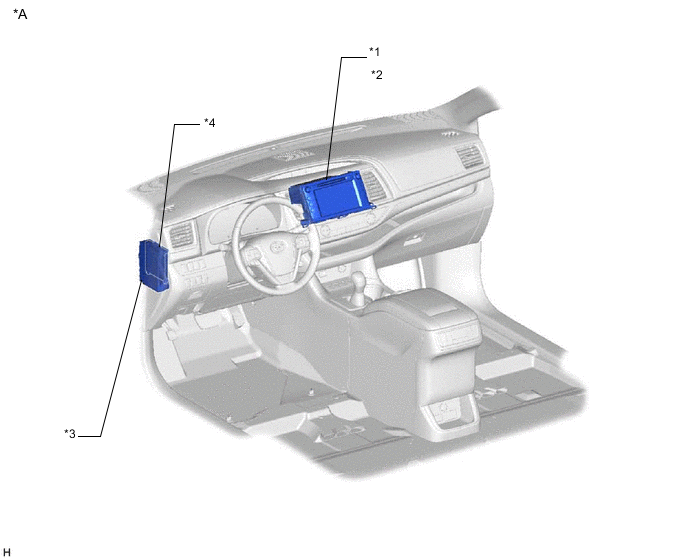

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ (для моделей с приемником системы навигации) - МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ |
*2 | РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ (для моделей с радиоприемником с дисплеем) - МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ |
| *3 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ IG1 № 3 |
*4 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
