СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ TOYOTA (с 4 датчиками) ПРОВЕРКА РАБОТЫ СИСТЕМЫ


  1. СООБЩЕНИЕ О НЕИСПРАВНОСТИ (НА МУЛЬТИИНФОРМАЦИОННОМ ДИСПЛЕЕ)


    1. Индикация обрыва цепи


      1. Если между ультразвуковым датчиком № 1 и ЭБУ предупреждения о недопустимой дистанции возникает обрыв, либо датчик становится неисправным, на дисплее отображается сообщение о неисправности, как показано на рисунке.

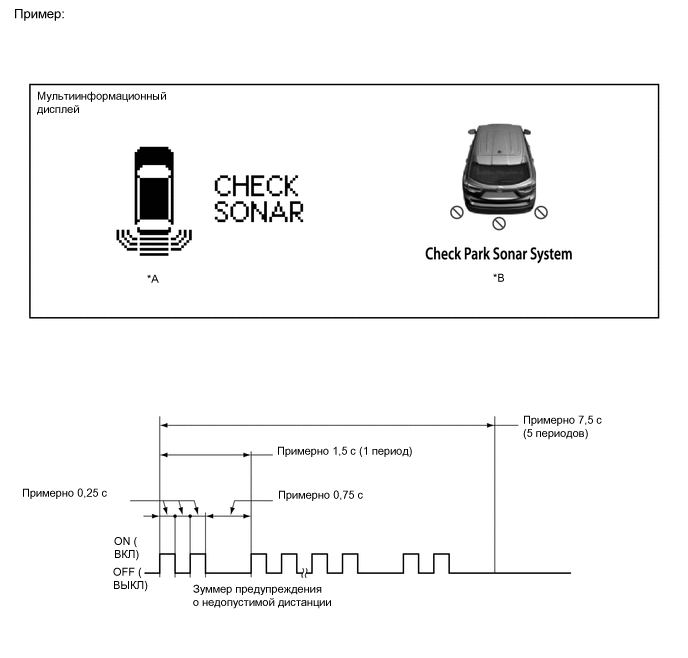

        A018MGIC01
        *A для моделей с монохромным дисплеем *B для моделей с цветным дисплеем

        Tech Tips

        В случае обрыва в цепи датчика проверьте DTC и выполните поиск неисправностей в соответствии с порядком проверки.

        Нажмите здесь Click here

    2. Индикация обледенения


      1. Если какой-либо датчик закрыт посторонним материалом, например, грязью или снегом, он указывается на дисплее, как показано на рисунке.

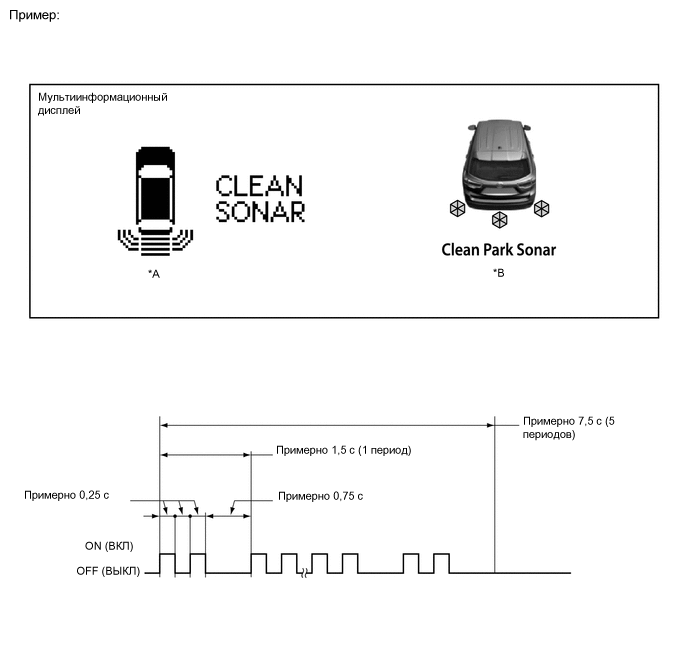

        A018IXRC01
        *A для моделей с монохромным дисплеем *B для моделей с цветным дисплеем

        Tech Tips


        • Если отображается индикация замерзания, в первую очередь ознакомьтесь с мерами предосторожности по сенсорной системе помощи при парковке Toyota и убедитесь, что датчик не закрыт посторонними веществами.

          Нажмите здесь Click here

        • Убедившись, что датчик не закрыт посторонними веществами, проверьте коды DTC и выполните диагностику в соответствии с каждой последовательностью проверки.

          Нажмите здесь Click here

  2. СООБЩЕНИЕ О НЕИСПРАВНОСТИ (НА МНОГОФУНКЦИОНАЛЬНОМ ДИСПЛЕЕ)


    1. Индикация обрыва цепи


      1. Если между ультразвуковым датчиком № 1 и ЭБУ предупреждения о недопустимой дистанции возникает обрыв, либо датчик становится неисправным, на дисплее отображается сообщение о неисправности, как показано на рисунке.

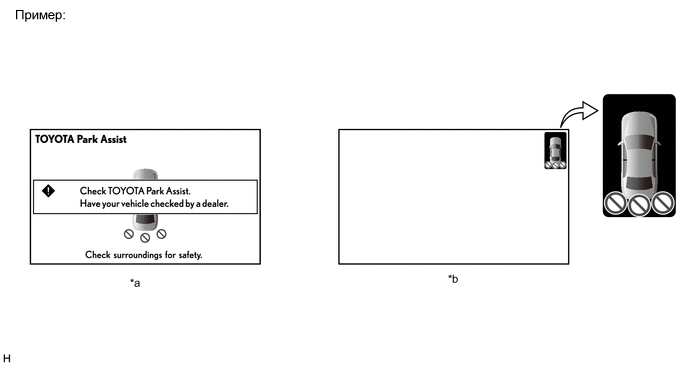

        A018M83C01
        *a Если рычаг переключения передач не установлен в положение R *b Проверяется, когда рычаг переключения передач находится в положении R.

        Tech Tips

        В случае обрыва в цепи датчика проверьте DTC и выполните поиск неисправностей в соответствии с порядком проверки.

        Нажмите здесь Click here

    2. Индикация обледенения


      1. Если какой-либо датчик закрыт посторонним материалом, например, грязью или снегом, он указывается на дисплее, как показано на рисунке.

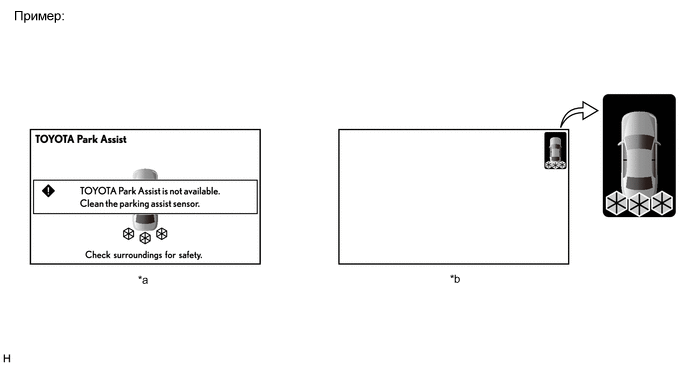

        A018HFPC01
        *a Если рычаг переключения передач не установлен в положение R *b Проверяется, когда рычаг переключения передач находится в положении R.

        Tech Tips


        • Если отображается индикация замерзания, в первую очередь ознакомьтесь с мерами предосторожности по сенсорной системе помощи при парковке Toyota и убедитесь, что датчик не закрыт посторонними веществами.

          Нажмите здесь Click here

        • Убедившись, что датчик не закрыт посторонними веществами, проверьте коды DTC и выполните диагностику в соответствии с каждой последовательностью проверки.

          Нажмите здесь Click here

  3. ИЗМЕРЕНИЕ РАСПОЗНАВАЕМОЙ ДИСТАНЦИИ И ПРОВЕРКА ДИСПЛЕЯ

    Note

    Описанные далее измерения и проверки выполняются, когда рычаг переключения передач не находится в положении P. Вытяните рычаг стояночного тормоза и сильно нажмите педаль тормоза, чтобы исключить движение автомобиля.


    1. Установите замок зажигания в положение ON (ВКЛ).

    2. Установите выключатель заднего ультразвукового локатора или системы ультразвуковой локации в положение ON (ВКЛ).

    3. Измерение дистанции распознавания:


      1. Переведите рычаг переключения передач в соответствии с нижеприведенной таблицей.

        Участок измерения Положение рычага переключения передач
        Задний угловой R
        Задний центральный

      2. Перемещая шест диаметром 60 мм (2,36 дюйма) вблизи каждого датчика, определите распознаваемые дистанции датчиков. При измерении дальности обнаружения заднего ультразвукового локатора используйте стену или эквивалентный объект.

        Note

        Данные дистанции рассчитаны для объекта, представляющего собой шест диаметром 60 мм (2,36 дюйма), располагающийся параллельно или перпендикулярно поверхности грунта. Распознаваемые дистанции зависят от метода измерения и типа препятствия (например, стен).

        Tech Tips

        Для перемещения шеста следует пригласить помощника.

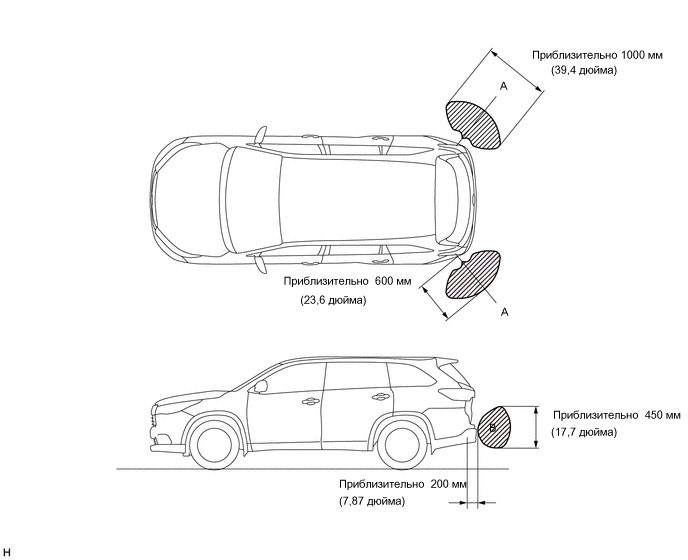

        Figure 1. Диапазон распознаваемых дистанций заднего углового ультразвукового локатора

        A018J8AE01

        Note

        Заштрихованная зона распознаваемых дистанций ультразвукового датчика № 1 на виде сборку (с отметкой (B)) представляет собой сечение по линиям (A) распознаваемых дистанций на виде сверху. Заштрихованная зона (В) не отражает весь диапазон распознаваемых дистанций на виде сбоку.

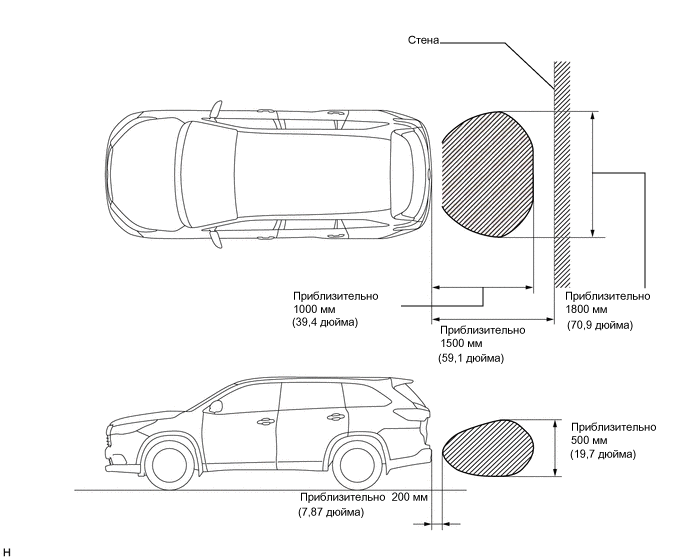

        Figure 2. Диапазон распознаваемых дистанций заднего центрального ультразвукового датчика

        A018KJQE01

    4. Проверка экрана заднего углового ультразвукового локатора и зуммера


      1. Проверьте, отображаются ли предупреждающие сообщения, и включается ли зуммер, когда ультразвуковые датчики № 1 (задний угловой датчик ультразвукового локатора) обнаруживают препятствие.

        Условия работы
        Замок зажигания Задний ультразвуковой датчик или выключатель системы ультразвуковой локации в сборе Положение рычага переключения передач Vehicle Speed
        ON (ВКЛ) Вкл R -

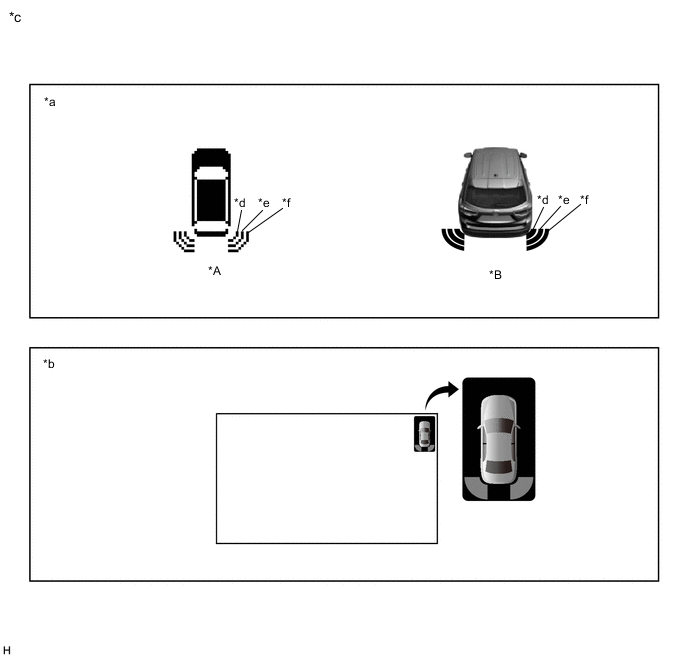

        A018KELC01
        *A для моделей с монохромным дисплеем *B для моделей с цветным дисплеем
        *a Мультиинформационный дисплей *b Многофункциональный дисплей
        *c Пример (задний угловой ультразвуковой локатор) *d распознавание малой дистанции
        *e распознавание средней дистанции *f распознавание дальней дистанции

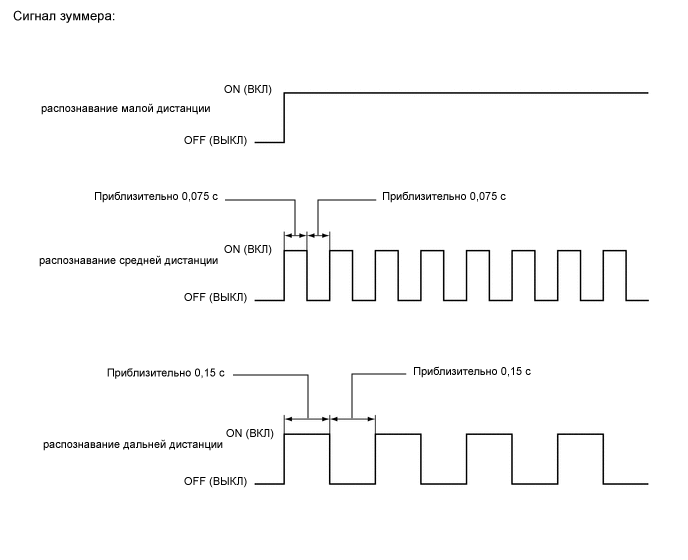

        A018IPBE04

        Tech Tips

        Для измерения дистанции используются ультразвуковые волны, поэтому дальность обнаружения может изменяться в зависимости от температуры окружающего воздуха.

      2. Проверка экрана заднего центрального ультразвукового локатора и зуммера


        1. Проверьте, отображаются ли предупреждающие сообщения, и включается ли зуммер, когда ультразвуковые датчики № 1 (задний центральный датчик ультразвукового локатора) обнаруживают препятствие.

        3. Условия работы
        Замок зажигания Задний ультразвуковой датчик или выключатель системы ультразвуковой локации в сборе Положение рычага переключения передач Vehicle Speed
        ON (ВКЛ) Вкл R -

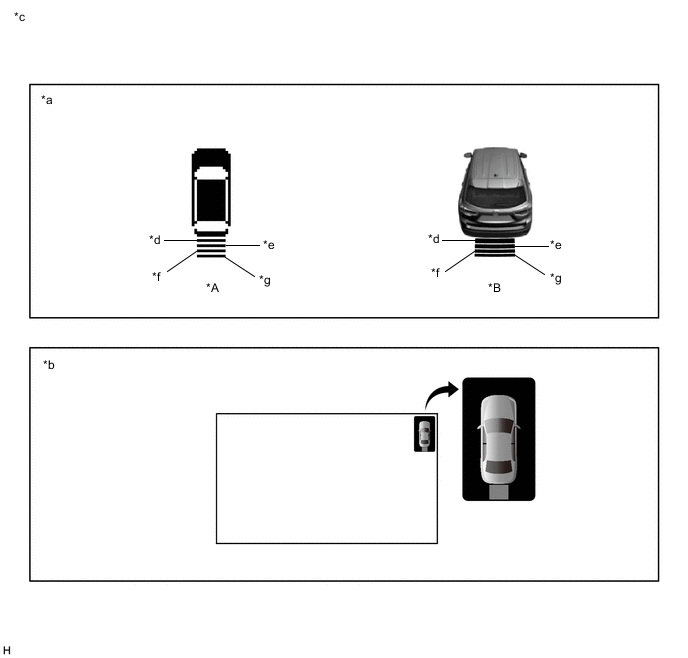

        A018LUSC01
        *A для моделей с монохромным дисплеем *B для моделей с цветным дисплеем
        *a Мультиинформационный дисплей *b Многофункциональный дисплей
        *c Пример (задний центральный ультразвуковой локатор) *d распознавание малой дистанции
        *e распознавание средней дистанции *f распознавание дальней дистанции
        *g распознавание максимально дальней дистанции - -

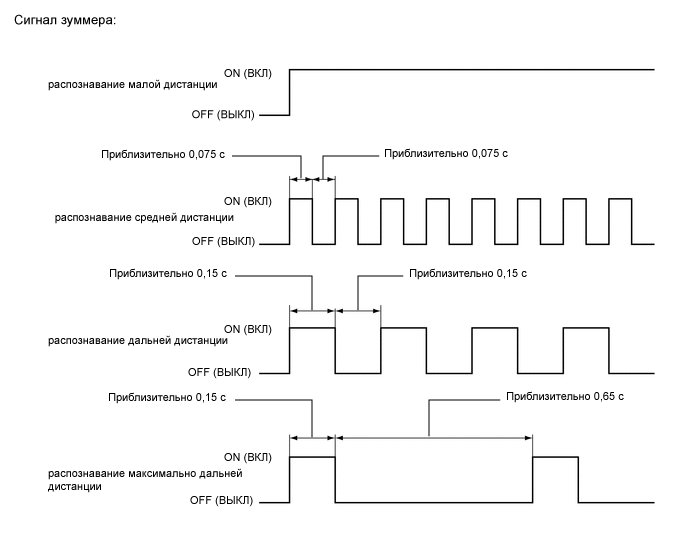

        A002929E02

        Tech Tips

        Для измерения дистанции используются ультразвуковые волны, поэтому дальность обнаружения может изменяться в зависимости от температуры окружающего воздуха.
