СИСТЕМА НАВИГАЦИИ (для моделей с радиоприемником с дисплеем) Цепь сигнала передачи данных между переходником стереогнезда и модулем расширения

ОПИСАНИЕ

По этой цепи переходник стереогнезда № 1 в сборе передает сигналы звуковых данных или сигналы видеоданных от USB-устройства в ЭБУ системы навигации в сборе.

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

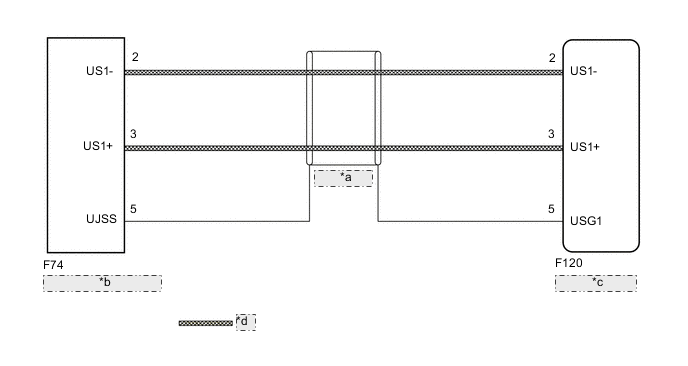

A01QVLRE24
*a (Экранировано)
*b Переходник стереогнезда № 1 в сборе
*c ЭБУ системы навигации
*d Сигнал данных (линия передачи данных USB)

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ НАВИГАЦИИ - ПЕРЕХОДНИК СТЕРЕОГНЕЗДА № 1)


    1. Отсоедините разъем F120 ЭБУ системы навигации.

    2. Отсоедините разъем F74 переходника стереогнезда № 1.

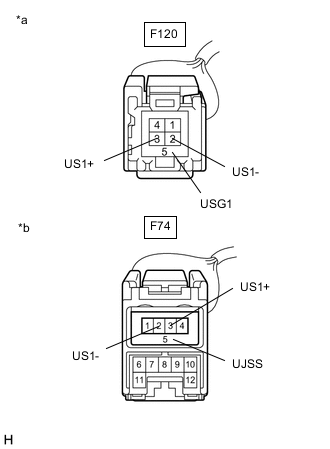

    3. A018JAHC08
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ системы навигации)
      *b

      Вид спереди разъема со стороны жгута проводов:

      (к переходнику стереогнезда № 1 в сборе)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      F74-2 (US1-) - F120-2 (US1-) Всегда Менее 1 Ом
      F74-3 (US1+) - F120-3 (US1+) Всегда Менее 1 Ом
      F74-5 (UJSS) - F120-5 (USG1) Всегда Менее 1 Ом
      F74-2 (US1-) - масса Всегда 10 кОм или более
      F74-3 (US1+) - масса Всегда 10 кОм или более
      F74-5 (UJSS) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
