СИСТЕМА НАВИГАЦИИ (для моделей с радиоприемником с дисплеем), Diagnostic DTC:B1324

Код DTC Наименование DTC
B1324 Нарушение связи с щитком приборов

ОПИСАНИЕ

Этот код DTC регистрируется при обнаружении ошибки передачи данных между радиоприемником с дисплеем в сборе и щитком приборов в сборе.

№ DTC Неисправность Условие обнаружения DTC Неисправный участок
B1324 Нарушение связи с щитком приборов После того, как при включенном зажигании (АСС) радиоприемник с дисплеем в сборе получает от щитка приборов в сборе информационный сигнал о регистрации 1 или более раз, радиоприемник с дисплеем в сборе не получает данный сигнал в течение не менее 30 с

  • Щиток приборов в сборе

  • Радиоприемник с дисплеем в сборе

  • Жгут или разъем

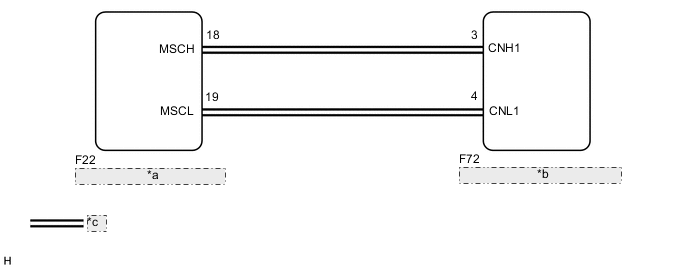

СХЕМА СОЕДИНЕНИЙ

A0027UTE07
*a Щиток приборов в сборе
*b Радиоприемник с дисплеем
*c Линия передачи данных локальной шины

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ – ЩИТОК ПРИБОРОВ В СБОРЕ)


    1. Отсоедините разъем F72 радиоприемника с дисплеем в сборе.

    2. Отсоедините разъем F22 щитка приборов.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      F72-3 (CNH1) - F22-18 (MSCH) Всегда Менее 1 Ом
      F72-4 (CNL1) - F22-19 (MSCL) Всегда Менее 1 Ом
      F72-3 (CNH1) - масса Всегда 10 кОм или более
      F72-4 (CNL1) - масса Всегда 10 кОм или более
      F72-3 (CNH1) - F72-4 (CNL1) Всегда 10 кОм или более

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      F72-3 (CNH1) - масса Всегда Менее 1 В
      F72-4 (CNL1) - масса Всегда Менее 1 В
      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  2. ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ В СБОРЕ


    1. Снимите щиток приборов в сборе.

      Нажмите здесь Click here

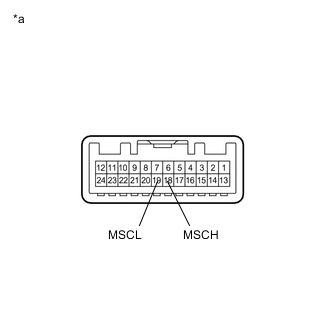

    2. A0029SKC01
      *a

      Устройство с неподсоединенным жгутом проводов

      (щиток приборов в сборе)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      18 (MSCH) - 19 (MSCL) Всегда 108 - 132 Ом
      Результат
      Следующий шаг
      OK
      NG

    NG

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ Нажмите здесь Click here

    OK

  3. ПРОВЕРЬТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ


    1. Снимите радиоприемник с дисплеем в сборе.

      Нажмите здесь Click here

    2. A0029SKC02
      *a

      Устройство с неподсоединенным жгутом проводов

      (Радиоприемник с дисплеем в сборе)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      3 (CNH1) - 4 (CNL1) Всегда 108 - 132 Ом
      Результат
      Следующий шаг
      OK
      NG

    NG

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ Нажмите здесь Click here

    OK

  4. ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ


    1. Замените щиток приборов в сборе новым или заведомо исправным.

      Нажмите здесь Click here

    2. Сбросьте коды DTC.

      Нажмите здесь Click here


      Body Electrical > Navigation System > Clear DTCs

    3. Повторно проверьте коды DTC и убедитесь, что они не выводятся.


      Body Electrical > Navigation System > Trouble Codes
      OK
      Коды DTC не выводятся.
      Результат
      Следующий шаг
      OK
      NG

    NG

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ Нажмите здесь Click here

    OK

  5. ПРОВЕРЬТЕ СИСТЕМУ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ


    1. Включите зажигание (IG) и подождите 30 с.

    2. Приведите в действие переключатель на рулевом колесе в сборе и убедитесь, что на мультиинформационном дисплее щитка приборов в сборе отображается вкладка аудиосистемы, и можно нормально управлять аудиосистемой.

      OK
      Восстанавливается нормальная работа аудиосистемы.
      Результат
      Следующий шаг
      OK
      NG

    OK

    КОНЕЦ

    NG

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ Нажмите здесь Click here
