ПЕРЕДНИЙ ПРИВОДНОЙ ВАЛ В СБОРЕ (для моделей с 1AR-FE) РАЗБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ОТСОЕДИНИТЕ ХОМУТ ЧЕХЛА ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ № 2


    1. Зажмите приводной вал в тисках между алюминиевыми пластинами.

      Note

      Не затягивайте тиски слишком сильно.

    2. A002C0H

      С помощью круглогубцев снимите хомут чехла внутреннего шарнира передней полуоси № 2.

  2. ОТСОЕДИНИТЕ ХОМУТ ЧЕХЛА ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ

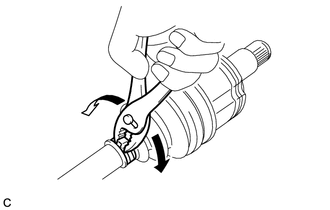

    1. A002CDJ

      Используя плоскогубцы, снимите хомут чехла внутреннего шарнира передней полуоси, как показано на рисунке.

  3. ОТДЕЛИТЕ ЧЕХОЛ ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ


    1. Отделите чехол внутреннего шарнира передней полуоси от внутреннего шарнира переднего привода в сборе.

  4. СНИМИТЕ ВНУТРЕННИЙ ШАРНИР ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА В СБОРЕ


    1. Удалите старую консистентную смазку с внутреннего шарнира переднего приводного вала в сборе.

    2. B00404HC03
      *a Метка

      Нанесите метки на внутренний шарнир переднего приводного вала в сборе и вал наружного шарнира переднего приводного вала в сборе.

      Note

      Не наносите метки бородком.

    3. Снимите внутренний шарнир переднего приводного вала в сборе с вала наружного шарнира переднего приводного вала в сборе.

    4. Зажмите приводной вал в тисках между алюминиевыми пластинами.

      Note

      Не затягивайте тиски слишком сильно.

    5. B003ZGQ

      С помощью съемника стопорных колец снимите пружинное стопорное кольцо вала с вала наружного шарнира переднего приводного вала в сборе.

    6. B003ZRRC04
      *a Метка

      Нанесите метки на вал наружного шарнира переднего приводного вала в сборе и триподное соединение.

      Note

      Не наносите метки бородком.

    7. С помощью латунного стержня и молотка выбейте триподное соединение с вала наружного шарнира переднего приводного вала в сборе.

      Note


      • Не ударяйте по роликам.

      • Не допускайте падения триподного соединения.

  5. СНИМИТЕ ЧЕХОЛ ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ


    1. Снимите хомут чехла внутреннего шарнира передней полуоси № 2, чехол внутреннего шарнира и хомут чехла внутреннего шарнира передней полуоси.

  6. СНИМИТЕ ДЕМПФЕР ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА


    1. с 1 зажимом:


      1. A002CC2

        С помощью плоскогубцев снимите хомут демпфера переднего приводного вала.

      2. Снимите демпфер переднего приводного вала и зажим демпфера переднего приводного вала с вала наружного шарнира переднего приводного вала в сборе.

    2. с 2 зажимами:


      1. B003ZA8

        С помощью круглогубцев снимите 2 хомута демпфера переднего приводного вала.

      2. Снимите демпфер переднего приводного вала и 2 зажима демпфера переднего приводного вала с вала наружного шарнира переднего приводного вала в сборе.

  7. ОТСОЕДИНИТЕ ХОМУТ ЧЕХЛА НАРУЖНОГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ № 2


    1. B003YXK

      С помощью плоскогубцев снимите хомут чехла наружного шарнира передней полуоси № 2.

  8. ОТСОЕДИНИТЕ ХОМУТ ЧЕХЛА НАРУЖНОГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ

    Tech Tips

    Порядок выполнения работ такой же, как для хомута чехла наружного шарнира передней полуоси № 2.

  9. СНИМИТЕ ЧЕХОЛ НАРУЖНОГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ


    1. Снимите хомут чехла наружного шарнира передней полуоси, чехол наружного шарнира и хомут чехла наружного шарнира передней полуоси № 2 с вала наружного шарнира передней полуоси в сборе.

    2. Удалите старую консистентную смазку с наружного шарнира.

  10. СНИМИТЕ ПЫЛЬНИК ЛЕВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА


    1. B00407XN02

      С помощью SST и оправки снимите передний пыльник левого приводного вала.

      SST
      09950-00020

      Note


      • Не допускайте падения внутреннего шарнира переднего приводного вала в сборе.

      • Не затягивайте SST чрезмерно.

  11. СНИМИТЕ ПЫЛЬНИК ПРАВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА


    1. A002BJO

      С помощью пресса снимите правый передний пыльник приводного вала.

      Note

      Не допускайте падения внутреннего шарнира переднего приводного вала в сборе.

  12. СНИМИТЕ ПЫЛЬНИК ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (с правой стороны)


    1. Для моделей с крышкой:


      1. B004078N03

        С помощью SST и оправки снимите передний пыльник приводного вала.

        SST
        09950-00020

        Note


        • Не допускайте падения внутреннего шарнира переднего приводного вала в сборе.

        • Не затягивайте SST чрезмерно.

        Tech Tips

        Если пыльник переднего приводного вала снят, в его повторной установке нет необходимости.

  13. СНИМИТЕ ПОДШИПНИК ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (с правой стороны)


    1. B003ZTX

      С помощью съемника стопорных колец снимите пружинное стопорное кольцо отверстия приводного вала.

    2. B003ZC4N02

      С помощью SST и оправки снимите подшипник переднего приводного вала.

      SST
      09527-10011

      Note

      Не допускайте падения внутреннего шарнира переднего приводного вала в сборе.
