ДИНАМИЧЕСКАЯ СИСТЕМА ПОЛНОГО ПРИВОДА / ПОСТОЯННОГО ПОЛНОГО ПРИВОДА С РЕГУЛИРОВАНИЕМ КРУТЯЩЕГО МОМЕНТА Контрольная лампа AWD остается включенной

ОПИСАНИЕ

ЭБУ полного привода соединен со щитком приборов посредством мультиплексной шины CAN. При обнаружении любого из следующих условий мультиинформационный дисплей информирует о неисправности динамической системы полного привода/постоянного полного привода с регулированием крутящего момента.

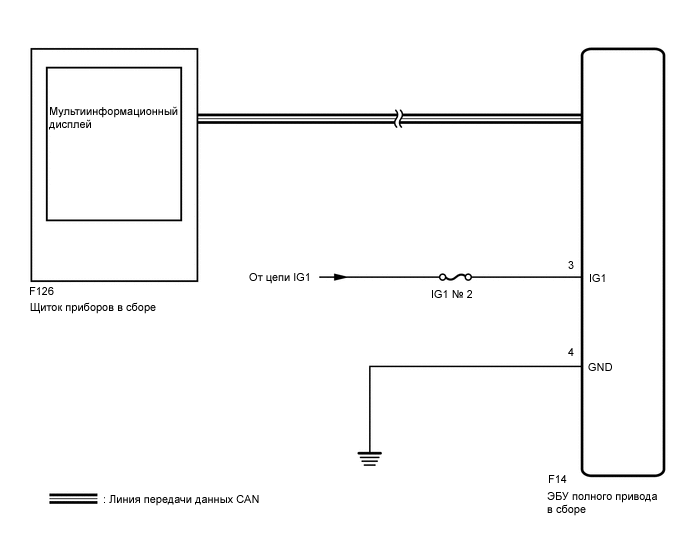

СХЕМА СОЕДИНЕНИЙ

A002BPNE13

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

Tech Tips

Перед поиском неисправностей проверьте состояние разъемов соответствующих цепей.

Нажмите здесь Click here

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ DTC (СИСТЕМЫ ПЕРЕДАЧИ ДАННЫХ CAN И ДИНАМИЧЕСКОЙ СИСТЕМЫ ПОЛНОГО ПРИВОДА/ПОСТОЯННОГО ПОЛНОГО ПРИВОДА С РЕГУЛИРОВАНИЕМ КРУТЯЩЕГО МОМЕНТА)


    1. Проверьте, выводятся ли DTC системы передачи данных CAN.

      Нажмите здесь Click here

    2. Проверьте, выводятся ли DTC динамической системы полного привода/постоянного полного привода с регулированием крутящего момента.

      Нажмите здесь Click here


      Chassis > Four Wheel Drive > Trouble Codes

      Tech Tips

      Если выводятся коды DTC, обозначающие неисправность системы передачи данных CAN, перед устранением неисправностей каждого соответствующего датчика устраните неисправности системы передачи данных CAN.

      Результат
      Результат Следующий шаг
      Не выводятся коды DTC ни для системы передачи данных CAN, ни для динамической системы полного привода/постоянного полного привода А
      Коды DTC для шины CAN выводятся. B
      Коды DTC динамической системы полного привода/постоянного полного привода с регулированием крутящего момента выводятся C

    B

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) Нажмите здесь Click here

    C

    УСТРАНИТЕ НЕИСПРАВНОСТЬ В ЦЕПИ, СООТВЕТСТВУЮЩЕЙ ОТОБРАЖАЕМОМУ КОДУ (ДЛЯ ДИНАМИЧЕСКОЙ СИСТЕМЫ ПОЛНОГО ПРИВОДА/ПОСТОЯННОГО ПОЛНОГО ПРИВОДА С РЕГУЛИРОВАНИЕМ КРУТЯЩЕГО МОМЕНТА) Нажмите здесь Click here

    А

  2. ПРОВЕРЬТЕ ЭБУ ПОЛНОГО ПРИВОДА В СБОРЕ


    1. Проверьте, надежно ли подсоединен разъем ЭБУ полного привода.

      OK
      Разъем подсоединен надежно.
      Результат
      Следующий шаг
      OK
      NG

    NG

    ПРАВИЛЬНО ПОДСОЕДИНИТЕ РАЗЪЕМ К ЭБУ

    OK

  3. ПРОВЕРЬТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ


    1. Проверьте напряжение аккумуляторной батареи.

      Номинальное напряжение
      11–14 В
      Результат
      Следующий шаг
      OK
      NG

    NG

    ПРОВЕРЬТЕ СИСТЕМУ ЗАРЯДКИ Нажмите здесь Click here

    OK

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ IG1)


    1. A002COYC28
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ полного привода)

      Отсоедините разъем F14 ЭБУ полного привода.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      F14-3 (IG1) - масса Зажигание включено 11 - 14 В
      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫВОД GND)


    1. Выключите зажигание.

    2. A002COYC29
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ полного привода)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Номинальное значение
      F14-4 (GND) - масса Всегда Менее 1 Ом
      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  6. СНИМИТЕ ПОКАЗАНИЯ GTS (4WD WARNING LIGHT)


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Войдите в следующие меню: Chassis / Four Wheel Drive / Data List.

    5. Снимите показания параметров в режиме Data List, отображаемые на дисплее GTS.


      Chassis > Four Wheel Drive > Data List
      Информация на дисплее прибора Измеряемая величина Диапазон Нормальное состояние Замечание по диагностике
      4WD Warning Light Предупреждение AWD (на мультиинформационном дисплее) OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): предупреждение не подается

      ON (ВКЛ): предупреждение подается

      		 -

      Chassis > Four Wheel Drive > Data List
      Информация на дисплее прибора
      4WD Warning Light

    6. Проверьте состояние контрольной лампы полного привода на дисплее GTS.

      Результат
      Результат Перейти к
      Дисплей режима Data List остается выключенным А
      Дисплей режима Data List остается включенным B

    А

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) Нажмите здесь Click here

    B

    ЗАМЕНИТЕ ЭБУ ПОЛНОГО ПРИВОДА В СБОРЕ Нажмите здесь Click here
