КОРПУС ДИФФЕРЕНЦИАЛА РАЗБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ САЛЬНИК ПРАВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА

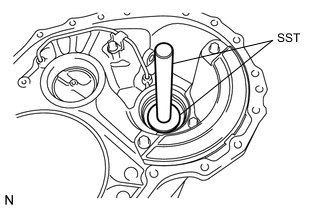

    1. B003Z15N06

      С помощью SST и молотка снимите сальник правого переднего приводного вала с кожуха трансмиссии.

      SST
      09950-60010   ( 09951-00550 )
      09950-70010   ( 09951-07200 )

  2. СНИМИТЕ САЛЬНИК ЛЕВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА

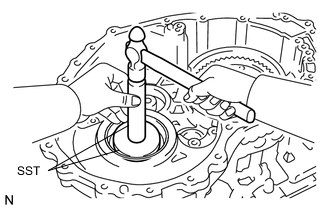

    1. B003ZDNN05

      С помощью SST и молотка снимите сальник левого переднего приводного вала с картера трансмиссии.

      SST
      09950-60010   ( 09951-00650 )
      09950-70010   ( 09951-07100 )

  3. ПРОВЕРЬТЕ КОРПУС ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА

    Нажмите здесь Click here

  4. СНИМИТЕ КОРОННУЮ ШЕСТЕРНЮ ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА


    1. B003Z1PC01
      *a Метка

      Нанесите метки на коронную шестерню переднего дифференциала и корпус переднего дифференциала.

    2. B00400R

      Выверните 12 болтов из коронной шестерни переднего дифференциала.

    3. B003ZN5

      Обстучав коронную шестерню переднего дифференциала пластмассовым молотком, снимите ее с корпуса переднего дифференциала.

  5. ИЗВЛЕКИТЕ СТОПОРНЫЙ ШТИФТ ВАЛА САТЕЛЛИТОВ ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА


    1. Зажмите корпус переднего дифференциала в тисках между алюминиевыми пластинами.

      Note

      Не затягивайте тиски слишком сильно.

    2. B00402Y

      С помощью бородка с тонким цилиндрическим концом (5 мм) и молотка выбейте стопорный штифт вала сателлитов переднего дифференциала из корпуса переднего дифференциала.

  6. СНИМИТЕ ВАЛ САТЕЛЛИТОВ ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА № 1


    1. B00403R

      Снимите вал сателлитов переднего дифференциала № 1 с корпуса переднего дифференциала.

  7. ПРОВЕРЬТЕ БОКОВОЙ ЗАЗОР САТЕЛЛИТА ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА

    Нажмите здесь Click here

  8. СНИМИТЕ ПОЛУОСЕВУЮ ШЕСТЕРНЮ ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА


    1. Установите SST, как показано на рисунке, и затяните его.

      B003YX8C01
      *a Поверните *b Удерживайте
      SST
      09528-52010   ( 09528-05010, 09953-05010 )

      Note

      Не допускайте чрезмерного затягивания SST, т.к. это может привести к повреждению полуосевых шестерен переднего дифференциала, конусных пружинных шайб, упорных шайб полуосевых шестерен переднего дифференциала и корпуса переднего дифференциала № 1 в сборе.

      Tech Tips


      • Затягивайте SST до тех пор, пока между сателлитами переднего дифференциала и полуосевыми шестернями переднего дифференциала не появится зазор.

      • При снятии сателлитов переднего дифференциала не допускайте чрезмерного затягивания SST, поскольку необходимо вращать полуосевые шестерни переднего дифференциала.

    2. B004048C01
      *a Поверните

      Установите SST, как показано на рисунке, поверните полуосевую шестерню переднего дифференциала и снимите 2 сателлита переднего дифференциала и 2 упорных шайбы сателлитов переднего дифференциала с корпуса переднего дифференциала.

      SST
      09528-52010   ( 09528-05030 )

      Note

      Не допускайте падения сателлита переднего дифференциала и упорной шайбы сателлита переднего дифференциала.

    3. B003YWVC01
      *1 Полуосевая шестерня переднего дифференциала
      *2 Коническая винтовая пружина
      *3 Упорная шайба полуосевой шестерни переднего дифференциала № 1

      Снимите SST с корпуса переднего дифференциала в сборе, а затем снимите 2 полуосевые шестерни переднего дифференциала, 2 упорные шайбы полуосевых шестерен переднего дифференциала № 1 и 2 конусные пружинные шайбы с корпуса переднего дифференциала.

      Note

      Не допускайте падения полуосевой шестерни переднего дифференциала, упорной шайбы полуосевой шестерни переднего дифференциала № 1 или конусной пружинной шайбы.

  9. СНИМИТЕ ПЕРЕДНИЙ КОНИЧЕСКИЙ РОЛИКОВЫЙ ПОДШИПНИК КОРПУСА ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА


    1. B003ZGZC01
      *a Поверните
      *b Удерживайте

      С помощью SST извлеките передний конический роликовый подшипник корпуса переднего дифференциала (внутреннее кольцо) из корпуса переднего дифференциала.

      SST
      09950-00020
      09950-00030
      09950-40011   ( 09957-04010 )
      09950-60010   ( 09951-00480 )
    2. B003ZEHN07

      С помощью SST извлеките наружное кольцо переднего конического роликового подшипника корпуса переднего дифференциала и шайбу из кожуха трансмиссии.

      SST
      09308-00010

  10. СНИМИТЕ ЗАДНИЙ КОНИЧЕСКИЙ РОЛИКОВЫЙ ПОДШИПНИК КОРПУСА ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА


    1. B003ZQZC01
      *a Поверните
      *b Удерживайте

      С помощью SST извлеките задний конический роликовый подшипник корпуса переднего дифференциала (внутреннее кольцо) из корпуса переднего дифференциала.

      SST
      09950-00020
      09950-00030
      09950-40011   ( 09957-04010 )
      09950-60010   ( 09951-00480 )
    2. B003ZL2N05

      С помощью SST извлеките наружное кольцо заднего конического роликового подшипника корпуса переднего дифференциала из картера трансмиссии.

      SST
      09308-00010
