ГИБКИЙ ШЛАНГ ЗАДНЕГО ТОРМОЗА УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Поскольку левый и правый задние гибкие шланги не являются взаимозаменяемыми, при их установке необходимо проверять каталожные номера.

  • Если задние гибкие шланги используются повторно, подсоединяйте их после проверки идентификационных отметок, нанесенных при отсоединении каждого шланга.

Tech Tips


  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ КРОНШТЕЙН ГИБКОГО ШЛАНГА


    1. Установите кронштейн гибкого шланга на задний верхний рычаг управления в сборе и закрепите болтом.

      Torque:
      18,8 Н*м  { 192 кгс*см, 14 фунт-сила-футов }

  2. УСТАНОВИТЕ ГИБКИЙ ШЛАНГ ЗАДНЕГО ТОРМОЗА

    Note

    При установке заднего гибкого шланга старайтесь не перекручивать его.

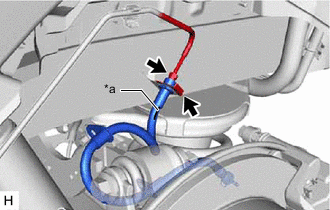

    1. A002BPSC01
      *a Идентификационная метка

      Установите новый фиксатор на гибкий шланг заднего тормоза.

      Note


      • Устанавливайте фиксатор до упора.

      • При установке заднего гибкого шланга идентификационная метка должна быть обращена наружу автомобиля.

    2. С помощью разрезной головки подсоедините трубопровод тормозной системы к заднему гибкому шлангу, удерживая гибкий шланг гаечным ключом.

      Torque:
      15,2Н*м  { 155 кгс*см, 11 фунт-сила-футов }

      Note


      • Не допускайте перегиба и повреждения трубопровода тормозной системы.

      • Не допускайте попадания в трубопроводы тормозной системы со стороны соединения посторонних частиц, например, грязи или пыли.

      • Если совместно с динамометрическим ключом используется разрезная головка, используйте формулу для расчета заданных моментов затяжки.

        Нажмите здесь Click here

    3. Установите гибкий шланг заднего тормоза на кронштейн гибкого шланга и закрепите 2 болтами.

      Torque:
      18,8 Н*м  { 192 кгс*см, 14 фунт-сила-футов }

    4. Подсоедините задний гибкий шланг к колесному тормозному цилиндру заднего дискового тормоза в сборе с помощью нового соединительного болта-штуцера и новой прокладки.

      Torque:
      22 Н*м  { 224 кгс*см, 16 фунт-сила-футов }

      Note

      Надежно установите замок заднего гибкого шланга в замковое отверстие колесного тормозного цилиндра заднего дискового тормоза.

  3. УДАЛИТЕ ВОЗДУХ ИЗ ТРУБОПРОВОДА ТОРМОЗНОЙ СИСТЕМЫ

    Нажмите здесь Click here

  4. УСТАНОВИТЕ ЗАДНЕЕ КОЛЕСО

    Torque:
    103 Н*м  { 1050 кгс*см, 76 фунт-сила-футов }
