ГИБКИЙ ШЛАНГ ЗАДНЕГО ТОРМОЗА СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

Если гибкие шланги с правой и левой задней стороны отсоединяются одновременно, обязательно нанесите на каждый шланг идентификационную метку, обозначающую положение его установки.

Tech Tips


  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ЗАДНЕЕ КОЛЕСО

  2. СЛЕЙТЕ ТОРМОЗНУЮ ЖИДКОСТЬ

    Note

    При попадании тормозной жидкости на окрашенные поверхности незамедлительно сотрите ее.

  3. СНИМИТЕ ГИБКИЙ ШЛАНГ ЗАДНЕГО ТОРМОЗА


    1. A018JHF

      Снимите пустотелый соединительный болт-штуцер и прокладку, а затем отсоедините гибкий шланг заднего тормоза от колесного тормозного цилиндра заднего дискового тормоза в сборе.

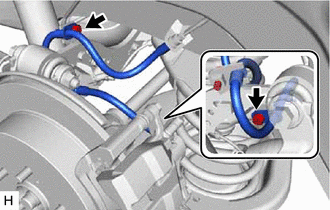

    2. A018K06

      Выверните 2 болта и отсоедините гибкий шланг заднего тормоза от кронштейна гибкого шланга.

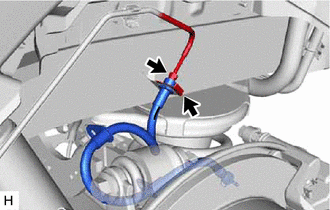

    3. A002BPS

      С помощью разрезной головки отсоедините трубопровод тормозной системы, удерживая задний гибкий шланг гаечным ключом.

      Note


      • Не допускайте перегиба и повреждения трубопровода тормозной системы.

      • Не допускайте попадания в трубопроводы тормозной системы со стороны соединения посторонних частиц, например, грязи или пыли.

    4. Снимите фиксатор и гибкий шланг заднего тормоза.

  4. СНИМИТЕ КРОНШТЕЙН ГИБКОГО ШЛАНГА

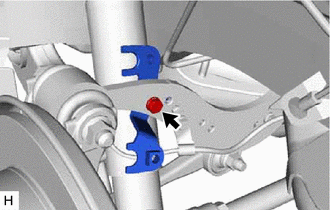

    1. A018L3N

      Выверните болт и снимите кронштейн гибкого шланга с заднего верхнего рычага управления в сборе.
