СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ Контрольная лампа системы помощи при спуске по склону остается включенной

ОПИСАНИЕ

ЭБУ системы противоскольжения (блок управления рабочими цилиндрами тормозов) соединен с щитком приборов шиной CAN.

Контрольная лампа системы помощи при спуске по склону включается, когда система помощи при спуске по склону готова к работе. Даже если переключатель системы помощи при спуске по склону нажат, при выполнении следующих условий контрольная лампа системы помощи при спуске по склону будет мигать, и система помощи при спуске по склону не будет включена:

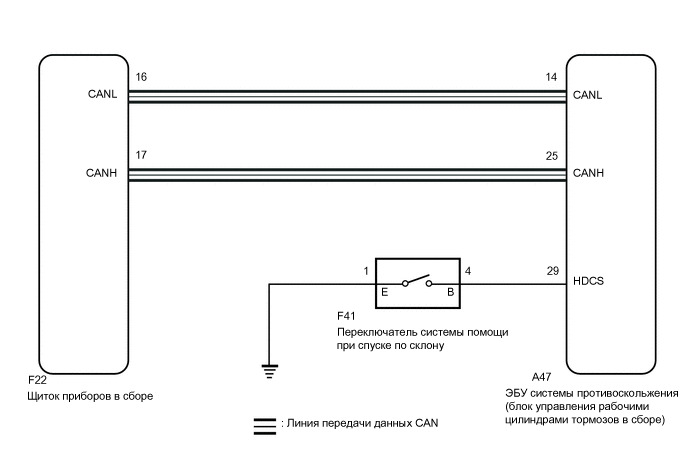

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A0027GEE24

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

В случае замены ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов в сборе) выполните калибровку "нуля" датчика и сохраните системную информацию.

Нажмите здесь Click here

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ DTC


    1. Проверьте, выдаются ли DTC системы АБС и/или VSC.

      Нажмите здесь Click here


      Chassis > ABS/VSC/TRC > Trouble Codes

      Tech Tips

      Если выключатель системы помощи при спуске по склону устанавливается во включенное положение в то время, когда выдаются DTC системы АБС и/или VSC, контрольная лампа системы помощи при спуске по склону начинает мигать, а система помощи при спуске по склону не приводится в действие.

      Результат
      Результат Перейти к
      DTC системы АБС и/или VSC не выводятся. А
      DTC системы АБС и/или VSC выводятся. B

    B

    ВЫПОЛНИТЕ РЕМОНТ ЦЕПЕЙ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМИ КОДАМИ DTC Нажмите здесь Click here

    А

  2. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ СИСТЕМЫ ПОМОЩИ ПРИ СПУСКЕ ПО СКЛОНУ


    1. Расспросите клиента, чтобы определить, мигала ли контрольная лампа системы помощи при спуске по склону во время работы системы помощи при спуске по склону.

      Tech Tips


      • Если выключатель системы помощи при спуске по склону устанавливается во включенное положение в то время, когда рычаг переключения передач находится в каком-либо положении, кроме S (1-я передача) и R, контрольная лампа системы помощи при спуске по склону начинает мигать, а система помощи при спуске по склону не приводится в действие.

      • Если выключатель системы помощи при спуске по склону устанавливается во включенное положение при высокой температуре блока управления рабочими цилиндрами тормозов в сборе, контрольная лампа системы помощи при спуске по склону начинает мигать, а система помощи при спуске по склону не приводится в действие.

      OK
      Контрольная лампа системы помощи при спуске по склону не мигает.
      Результат
      Перейти к
      OK
      NG

    NG

    КОНЕЦ

    OK

  3. ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN


    1. Проверьте, выводятся ли DTC системы передачи данных CAN.

      Нажмите здесь Click here

      Результат
      Результат Перейти к
      DTC не выводятся. А
      Выводятся коды DTC. B

    B

    ПРОВЕРЬТЕ МУЛЬТИПЛЕКСНУЮ ШИНУ CAN Нажмите здесь Click here

    А

  4. ПРОВЕРЬТЕ, НАДЕЖНО ЛИ ПОДСОЕДИНЕН РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ


    1. Проверьте подсоединение разъема ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов в сборе).

      OK
      Разъем подсоединен надежно.
      Результат
      Перейти к
      OK
      NG

    NG

    ПРАВИЛЬНО ПОДСОЕДИНИТЕ РАЗЪЕМ К БЛОКУ УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ

    OK

  5. ПРОВЕРЬТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ


    1. Проверьте напряжение аккумуляторной батареи.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Условие Заданные условия
      Аккумуляторная батарея Всегда 11-14 В
      Результат
      Перейти к
      OK
      NG

    NG

    ПРОВЕРЬТЕ ИЛИ ЗАМЕНИТЕ ЭЛЕМЕНТ СИСТЕМЫ ЗАРЯДКИ ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ Для моделей с 1AR-FE: Нажмите здесь Click here
    ПРОВЕРЬТЕ ИЛИ ЗАМЕНИТЕ ЭЛЕМЕНТ СИСТЕМЫ ЗАРЯДКИ ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ для моделей с 2GR-FE: Нажмите здесь Click here

    OK

  6. СНИМИТЕ ПОКАЗАНИЯ GTS (DOWNHILL ASSIST CONTROL SWITCH)


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Выберите Data List на дисплее GTS.

      Нажмите здесь Click here


      Chassis > ABS/VSC/TRC > Data List
      Информация на дисплее прибора Измеряемая величина Диапазон Нормальное состояние Замечание по диагностике
      Downhill Assist Control SW Переключатель системы помощи при спуске по склону ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Переключатель во включенном положении

      OFF (ВЫКЛ): переключатель в выключенном состоянии

      		 для моделей с постоянным полным приводом

      Chassis > ABS/VSC/TRC > Data List
      Информация на дисплее прибора
      Downhill Assist Control SW

    4. Убедитесь, что состояние выключателя на экране GTS изменяется в соответствии с состоянием выключателя системы помощи при спуске по склону.

      OK
      Данные на экране GTS изменяются в соответствии с состоянием выключателя системы помощи при спуске по склону.
      Результат
      Результат
      OK
      NG

    NG

    ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СИСТЕМЫ ПОМОЩИ ПРИ СПУСКЕ ПО СКЛОНУ Click here

    OK

  7. СНИМИТЕ ПОКАЗАНИЯ GTS (DOWNHILL ASSIST CONTROL INDICATOR LIGHT)


    1. Выберите Data List на дисплее GTS.

      Нажмите здесь Click here


      Chassis > ABS/VSC/TRC > Data List
      Информация на дисплее прибора Измеряемая величина Диапазон Нормальное состояние Замечание по диагностике
      Downhill Assist Control Light Контрольная лампа системы помощи при спуске ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): контрольная лампа включена

      OFF (ВЫКЛ): контрольная лампа выключена

      		 для моделей с постоянным полным приводом

      Chassis > ABS/VSC/TRC > Data List
      Информация на дисплее прибора
      Downhill Assist Control Light

    2. Проверьте состояние контрольной лампы системы помощи при спуске по склону на дисплее GTS.

      Результат
      Результат Следующий шаг
      Дисплей режима Data List остается включенным. А
      Дисплей режима Data List остается выключенным. B

      Tech Tips

      Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, перед заменой деталей вернитесь к таблице и перейдите к следующему шагу.

      Нажмите здесь Click here


    А

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ Нажмите здесь Click here

    B

    ЗАМЕНИТЕ СИСТЕМУ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ Нажмите здесь Click here

  8. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СИСТЕМЫ ПОМОЩИ ПРИ СПУСКЕ ПО СКЛОНУ


    1. A0028VQC01
      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатель системы помощи при спуске по склону)

      Выключите зажигание.

    2. Отсоедините разъем F41 переключателя системы помощи при спуске по склону.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      4 (B) - 1 (E) Переключатель нажат Менее 1 Ом
      4 (B) - 1 (E) Переключатель не нажат 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    NG

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СИСТЕМЫ ПОМОЩИ ПРИ СПУСКЕ ПО СКЛОНУ Нажмите здесь Click here

    OK

  9. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ – ПЕРЕКЛЮЧАТЕЛЬ СИСТЕМЫ ПОМОЩИ ПРИ СПУСКЕ ПО СКЛОНУ)


    1. Отсоедините разъем A47 ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов в сборе).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A47-29 (HDCS) - F41-4 (B) Всегда Менее 1 Ом
      A47-29 (HDCS) или F41-4 (B) - масса Всегда 10 кОм или более
      F41-1 (E) - масса Всегда Менее 1 Ом

      Tech Tips

      Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, перед заменой деталей вернитесь к таблице и перейдите к следующему шагу.

      Нажмите здесь Click here

      Результат
      Перейти к
      OK
      NG

    OK

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
