НИЖНИЙ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ЗАДНЕЕ КОЛЕСО

2. СНИМИТЕ НАКЛАДКУ РЫЧАГА ЗАДНЕЙ ПОДВЕСКИ




   1.

      Выверните 2 болта.

   2. Расцепите 2 направляющие и снимите кожух с рычага задней подвески № 2 в сборе.

3. СНИМИТЕ СТОЙКУ ЗАДНЕГО СТАБИЛИЗАТОРА В СБОРЕ

   Нажмите здесь Click here

4. СНИМИТЕ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 2 В СБОРЕ




   1.

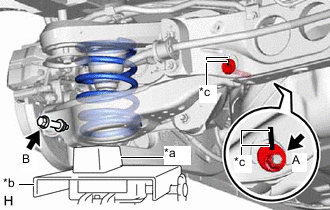

      *a	Деревянный брусок
      *b	Домкрат
      *c	Метка

      Нанесите метки на кулачок регулировки № 2, кулачок регулировки схождения в сборе и элемент задней подвески в сборе.

   2. Поддомкратьте рычаг задней подвески № 2 в сборе с помощью домкрата и деревянного бруска.

      CAUTION:

      Не поднимайте рычаг задней подвески № 2 в сборе слишком высоко, иначе автомобиль может опрокинуться.

      Note

      При поддомкрачивании рычага задней подвески № 2 выполняйте эту операцию медленно.

   3. Ослабьте гайку (A).

      Note

      Гайку не отворачивайте.

   4. Выверните болт (B), снимите гайку и отсоедините рычаг задней подвески № 2 в сборе от задней полуоси в сборе.

      Note

      Поскольку гайка снабжена фиксатором, не поворачивайте ее. При ослаблении болта гайка должна оставаться неподвижной.

   5. Медленно опустите рычаг задней подвески № 2 в сборе и затем снимите заднюю цилиндрическую винтовую пружину.

   6.

      Снимите нижнюю изолирующую прокладку задней цилиндрической винтовой пружины с рычага задней подвески № 2 в сборе.

   7.

      Отверните гайку и снимите кулачок регулировки № 2, кулачок регулировки схождения в сборе и рычаг задней подвески № 2 в сборе.

5. СНИМИТЕ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ (для моделей с приводом на одну ось)




   1.

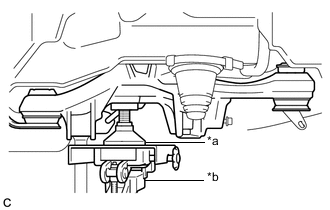

      *a	Переходник
      *b	Домкрат

      Подоприте элемент задней подвески домкратом, используя и переходник или аналогичное приспособление, как показано на рисунке.

      CAUTION:

      Никогда не поднимайте элемент задней подвески в сборе слишком высоко, иначе автомобиль может опрокинуться.

      Note




      • Продолжайте поддерживать домкратом элемент задней подвески, пока не завершите установку рычага задней подвески № 1 в сборе.

      • Поддомкрачивание элемента задней подвески в сборе необходимо производить медленно.

   2.

      Выверните болт, отверните гайку и снимите нижний фиксатор элемента задней подвески.

   3.

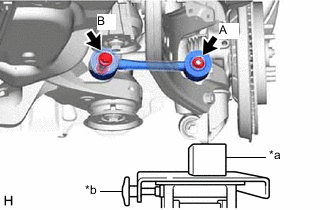

      *a	Деревянный брусок
      *b	Домкрат

      Поддомкратьте заднюю полуось в сборе с помощью домкрата и деревянного бруска, как показано на рисунке.

      CAUTION:

      Не поднимайте заднюю полуось в сборе слишком высоко, иначе автомобиль может опрокинуться.

      Note




      • Задняя полуось в сборе должна поддерживаться домкратом до завершения установки рычага задней подвески № 1 в сборе.

      • Поддомкрачивание задней полуоси в сборе должно производиться медленно.

   4. Отверните гайку (A) и снимите распорную втулку.

   5. Выверните болт (B) и снимите гайку и рычаг задней подвески № 1 в сборе.

      Note

      Поскольку гайка снабжена фиксатором, не поворачивайте ее. При ослаблении болта гайка должна оставаться неподвижной.

6. СНИМИТЕ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ (для моделей с полным приводом)




   1.

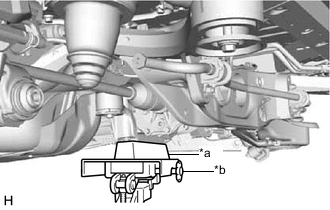

      *a	Деревянный брусок
      *b	Домкрат

      Поддомкратьте чашку заднего дифференциала в сборе с помощью домкрата и деревянного бруска, как показано на рисунке.

      CAUTION:

      Не поднимайте чашку заднего дифференциала в сборе слишком высоко, иначе автомобиль может опрокинуться.

      Note




      • Продолжайте поддерживать домкратом чашку заднего дифференциала в сборе, пока не завершите установку рычага задней подвески № 1 в сборе.

      • Поддомкрачивание чашки заднего дифференциала в сборе должно производиться медленно.

   2.

      Выверните болт, отверните гайку и снимите нижний фиксатор элемента задней подвески.

   3.

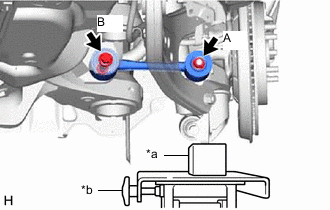

      *a	Деревянный брусок
      *b	Домкрат

      Поддомкратьте заднюю полуось в сборе с помощью домкрата и деревянного бруска, как показано на рисунке.

      CAUTION:

      Не поднимайте заднюю полуось в сборе слишком высоко, иначе автомобиль может опрокинуться.

      Note




      • Задняя полуось в сборе должна поддерживаться домкратом до завершения установки рычага задней подвески № 1 в сборе.

      • Поддомкрачивание задней полуоси в сборе должно производиться медленно.

   4. Отверните гайку (A) и снимите распорную втулку.

   5. Выверните болт (B) и снимите гайку и рычаг задней подвески № 1 в сборе.

      Note

      Поскольку гайка снабжена фиксатором, не поворачивайте ее. При ослаблении болта гайка должна оставаться неподвижной.
